Bongkar Misteri Soket CDI Vario 110 FI: Apakah Sama dengan Model Lain? Panduan Lengkap dan Mendalam

Sistem pengapian pada sepeda motor, khususnya yang menggunakan CDI (Capacitor Discharge Ignition), adalah jantung yang memicu pembakaran dan menghasilkan tenaga. CDI bertugas menerima sinyal dari pulser, memprosesnya, dan melepaskan energi ke koil pengapian untuk menghasilkan percikan api di busi. Salah satu komponen penting dalam sistem ini adalah soket CDI, yang menghubungkan CDI ke berbagai sensor dan komponen lain di sepeda motor.

Pertanyaan yang sering muncul adalah, "Apakah soket CDI Vario 110 FI sama dengan model lain?". Jawabannya tidak sesederhana ya atau tidak. Ada beberapa faktor yang perlu dipertimbangkan, mulai dari tahun pembuatan, kode part, hingga fungsi masing-masing pin pada soket tersebut. Artikel ini akan membahas secara mendalam tentang soket CDI Vario 110 FI, kesamaannya dengan model lain, serta memberikan panduan praktis untuk mengidentifikasi dan memahami perbedaan yang mungkin ada.

Daftar Isi

I. Mengenal Lebih Dekat CDI dan Soket CDI Vario 110 FI

A. Apa Itu CDI dan Fungsinya?

CDI (Capacitor Discharge Ignition) adalah sistem pengapian elektronik yang menggunakan kapasitor untuk menyimpan energi listrik. Energi ini kemudian dilepaskan ke koil pengapian untuk menghasilkan tegangan tinggi yang diperlukan untuk memicu busi. CDI menggantikan sistem pengapian konvensional yang menggunakan platina dan kondensor.

Baca Lainnya Vario 110 Brebet Gara-Gara Soket CDI? Kupas Tuntas, Cari Solusi, Hindari Kantong Jebol!

Fungsi utama CDI adalah:

Menerima Sinyal: Menerima sinyal dari pulser atau pick-up coil yang mendeteksi posisi crankshaft.
Memproses Sinyal: Memproses sinyal tersebut untuk menentukan waktu pengapian yang tepat.
Melepas Energi: Melepas energi yang tersimpan dalam kapasitor ke koil pengapian pada saat yang tepat.
Mengontrol Pengapian: Mengontrol durasi dan intensitas percikan api di busi.

B. Soket CDI: Gerbang Penghubung Sistem Pengapian

Soket CDI adalah konektor yang menghubungkan CDI ke berbagai komponen penting dalam sistem pengapian, termasuk:

Pulser Coil (Pick-Up Coil): Sensor yang mendeteksi posisi crankshaft dan memberikan sinyal ke CDI untuk menentukan waktu pengapian.
Koil Pengapian: Komponen yang mengubah tegangan rendah dari CDI menjadi tegangan tinggi untuk memicu busi.
Kunci Kontak: Saklar yang mengaktifkan dan menonaktifkan sistem pengapian.
Massa (Ground): Jalur untuk mengembalikan arus listrik ke ground.
ECU (Engine Control Unit) (Pada beberapa model): Pada beberapa model Vario 110 FI yang lebih baru, CDI terintegrasi dengan ECU atau menggunakan ECU untuk mengontrol pengapian.

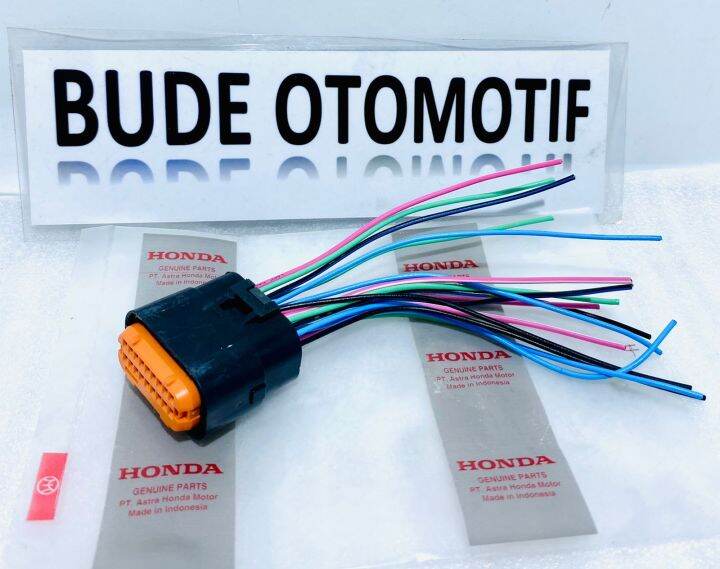

C. Spesifikasi Soket CDI Vario 110 FI

Soket CDI Vario 110 FI umumnya memiliki beberapa pin (kaki) yang masing-masing memiliki fungsi spesifik. Jumlah pin dan konfigurasinya dapat bervariasi tergantung pada tahun pembuatan dan spesifikasi motor. Umumnya, Vario 110 FI menggunakan soket dengan 5 atau 6 pin.

Penting: Selalu periksa skema kelistrikan (wiring diagram) Vario 110 FI Anda untuk mengetahui fungsi masing-masing pin pada soket CDI.

II. Apakah Soket CDI Vario 110 FI Sama dengan Model Lain? Analisis Komparatif

Inilah pertanyaan inti yang akan kita bahas. Kesamaan soket CDI antar model motor, termasuk Vario 110 FI, sangat bergantung pada beberapa faktor:

A. Kesamaan Berdasarkan Merek dan Generasi Motor

Secara umum, motor-motor dari merek yang sama (misalnya, Honda) dan berada dalam generasi yang berdekatan cenderung memiliki kesamaan dalam sistem pengapian, termasuk soket CDI. Namun, ini bukanlah jaminan mutlak.

B. Perbedaan Berdasarkan Tahun Pembuatan dan Kode Part

Perbedaan utama seringkali terletak pada tahun pembuatan dan kode part CDI. Produsen seringkali melakukan perubahan kecil pada komponen, termasuk CDI, dari tahun ke tahun. Perubahan ini dapat mempengaruhi konfigurasi pin pada soket CDI.

Baca Lainnya Pasar Motor Bekas: Sebuah Tinjauan Harga Honda Vario 110 Tahun 2015

Contoh:

Vario 110 FI keluaran awal mungkin memiliki soket CDI yang berbeda dengan Vario 110 FI keluaran terbaru, meskipun secara fisik terlihat mirip.
CDI dengan kode part yang berbeda hampir pasti memiliki konfigurasi pin yang berbeda, meskipun diperuntukkan untuk motor dengan jenis yang sama.

C. Analisis Kesamaan dengan Model Honda Lain

Beat FI/Scoopy FI: Ada kemungkinan kesamaan dengan Beat FI atau Scoopy FI, mengingat ketiganya menggunakan mesin 110cc injeksi. Namun, perlu diperiksa wiring diagram dan kode part untuk memastikan.
Vario 125/150: Hampir pasti berbeda. Vario 125/150 menggunakan CDI (atau ECU) yang lebih kompleks dan konfigurasi soket yang berbeda.
Motor Honda Karburator: Sangat berbeda. Motor karburator menggunakan CDI yang lebih sederhana dan konfigurasi soket yang sangat berbeda.

D. Pentingnya Wiring Diagram (Skema Kelistrikan)

Wiring diagram adalah kunci untuk memahami kesamaan atau perbedaan soket CDI. Wiring diagram menunjukkan fungsi masing-masing pin pada soket CDI, sehingga Anda dapat membandingkan antara model yang berbeda. Anda dapat menemukan wiring diagram di buku manual servis atau secara online.

Tips:

Cari wiring diagram yang spesifik untuk tahun pembuatan dan model Vario 110 FI Anda.
Bandingkan wiring diagram Vario 110 FI dengan model lain yang ingin Anda bandingkan.
Perhatikan warna kabel dan fungsinya pada masing-masing pin.

III. Mengidentifikasi Fungsi Pin pada Soket CDI Vario 110 FI

Meskipun konfigurasi pin dapat bervariasi, ada beberapa fungsi pin yang umum ditemukan pada soket CDI Vario 110 FI:

Pulser Coil (Pick-Up Coil): Biasanya ada dua kabel dari pulser coil yang terhubung ke CDI.
Koil Pengapian: Satu kabel yang menghubungkan CDI ke koil pengapian.
Kunci Kontak: Kabel yang memberikan tegangan ke CDI saat kunci kontak dihidupkan.
Massa (Ground): Kabel yang menghubungkan CDI ke ground (rangka motor).
RPM Limiter (Pada beberapa model): Kabel yang berfungsi membatasi putaran mesin (RPM).
ECU (Engine Control Unit) (Pada beberapa model): Kabel komunikasi dengan ECU.

Baca Lainnya Pemahaman Mendalam tentang Karburator Vario 110: Lokasi dan Optimisasi

Cara Mengidentifikasi:

Gunakan Multimeter: Gunakan multimeter untuk mengukur tegangan dan resistansi pada masing-masing pin saat kunci kontak dihidupkan dan mesin dihidupkan.
Periksa Warna Kabel: Warna kabel seringkali memberikan petunjuk tentang fungsi pin. Lihat wiring diagram untuk mengetahui kode warna kabel Honda.
Ukur Resistansi Pulser Coil: Ukur resistansi antara dua kabel pulser coil. Nilai resistansi biasanya sekitar 100-300 ohm.

IV. Bahaya Memasang CDI yang Tidak Sesuai

Memasang CDI yang tidak sesuai dengan Vario 110 FI Anda dapat menyebabkan berbagai masalah, termasuk:

Mesin Tidak Hidup: Jika konfigurasi pin tidak sesuai, CDI tidak akan menerima sinyal yang benar dan tidak akan memicu pengapian.
Pengapian Tidak Tepat: Jika waktu pengapian tidak tepat, mesin dapat knocking (ngelitik), kehilangan tenaga, atau bahkan rusak.
Kerusakan CDI atau Komponen Lain: Memasang CDI yang tidak sesuai dapat menyebabkan kerusakan pada CDI itu sendiri atau komponen lain dalam sistem pengapian, seperti koil pengapian atau pulser coil.
Masalah Elektrikal Lainnya: Korsleting atau masalah elektrikal lainnya dapat terjadi jika wiring tidak sesuai.

V. Tips Memilih CDI yang Tepat untuk Vario 110 FI

Periksa Kode Part: Pastikan kode part CDI sesuai dengan spesifikasi Vario 110 FI Anda. Anda dapat menemukan kode part di buku manual servis atau di CDI lama Anda.
Beli dari Sumber Terpercaya: Beli CDI dari toko suku cadang motor yang terpercaya untuk memastikan kualitas dan keaslian produk.
Konsultasi dengan Mekanik: Jika Anda tidak yakin, konsultasikan dengan mekanik yang berpengalaman untuk mendapatkan saran yang tepat.
Perhatikan Tahun Pembuatan: Pastikan CDI yang Anda beli sesuai dengan tahun pembuatan Vario 110 FI Anda.
Gunakan Wiring Diagram: Selalu gunakan wiring diagram untuk memastikan pemasangan yang benar.

VI. Kesimpulan: Hati-Hati dan Teliti!

Kesimpulannya, pertanyaan "Apakah soket CDI Vario 110 FI sama dengan model lain?" memerlukan jawaban yang hati-hati dan teliti. Meskipun ada kemungkinan kesamaan dengan model Honda lain yang sejenis (misalnya Beat FI/Scoopy FI), perbedaan tahun pembuatan, kode part, dan konfigurasi pin dapat menyebabkan masalah jika Anda tidak berhati-hati.

Selalu gunakan wiring diagram, periksa kode part, dan konsultasikan dengan mekanik jika Anda tidak yakin. Memasang CDI yang tidak sesuai dapat menyebabkan kerusakan serius pada mesin dan sistem pengapian Vario 110 FI Anda. Lebih baik berhati-hati dan memastikan semuanya sesuai sebelum memasang CDI baru. Dengan pemahaman yang mendalam dan ketelitian, Anda dapat memastikan Vario 110 FI Anda tetap berjalan dengan optimal.
