CDI (Capacitor Discharge Ignition) adalah komponen vital dalam sistem pengapian sepeda motor Vario 110. Ia bertanggung jawab untuk menyimpan energi listrik dan melepaskannya ke koil pengapian pada waktu yang tepat, yang kemudian memicu busi dan menghasilkan pembakaran di ruang bakar. Membongkar atau mengganti CDI mungkin diperlukan karena berbagai alasan, seperti kerusakan, peningkatan performa, atau sekadar pemeriksaan rutin. Namun, sebelum melakukan penggantian atau pemeriksaan, penting untuk mengetahui cara membuka soket CDI dengan benar dan aman untuk mencegah kerusakan pada komponen lain atau bahkan cedera.
Mengapa Anda Perlu Membuka Soket CDI Vario 110?
Ada beberapa skenario di mana Anda perlu membuka soket CDI Vario 110:
- Penggantian CDI: CDI yang rusak atau aus dapat menyebabkan masalah seperti mesin sulit dihidupkan, performa menurun, atau bahkan mogok. Dalam kasus ini, penggantian CDI adalah solusi yang paling umum.
- Pemeriksaan CDI: Untuk memastikan CDI berfungsi dengan baik, Anda mungkin perlu memeriksanya menggunakan alat pengukur atau multimeter. Membuka soket CDI diperlukan untuk mengakses pin-pin konektor dan melakukan pengukuran.
- Modifikasi atau Upgrade: Beberapa pengendara Vario 110 melakukan modifikasi pada sistem pengapian untuk meningkatkan performa. Ini mungkin melibatkan penggantian CDI dengan model yang lebih canggih atau penambahan komponen lain.
- Perbaikan Kabel atau Konektor: Kabel atau konektor yang rusak pada soket CDI dapat menyebabkan masalah pengapian. Membuka soket memungkinkan Anda memeriksa dan memperbaiki kabel atau konektor yang bermasalah.
Mengenal CDI Vario 110 Lebih Dekat: Letak, Fungsi, dan Jenis
Sebelum membahas cara membuka soket CDI, mari kita pahami terlebih dahulu komponen ini lebih dalam.
Letak CDI Vario 110:
Pada Vario 110 karburator (generasi awal), CDI biasanya terletak di dekat aki atau di bawah jok, terpasang pada rangka dengan braket. Lokasinya mungkin sedikit berbeda tergantung pada tahun pembuatan dan model spesifik. Untuk Vario 110 FI (Fuel Injection), CDI biasanya terintegrasi dengan ECM (Engine Control Module) dan lokasinya mungkin sedikit berbeda. Pastikan untuk melihat buku manual atau diagram kelistrikan untuk menemukan lokasi pastinya.
Fungsi CDI Vario 110:
- Menerima Sinyal dari Pick-Up Coil: Pick-up coil mendeteksi posisi crankshaft dan mengirimkan sinyal ke CDI.
- Menyimpan Energi Listrik: CDI menyimpan energi listrik dari spul pengapian.
- Melepaskan Energi ke Koil Pengapian: Berdasarkan sinyal dari pick-up coil, CDI melepaskan energi listrik yang tersimpan ke koil pengapian pada waktu yang tepat.
- Mengontrol Waktu Pengapian: CDI mengatur waktu pengapian yang optimal untuk memastikan pembakaran yang efisien.
Jenis CDI Vario 110:
Secara umum, ada dua jenis CDI yang umum digunakan pada Vario 110:
- CDI AC (Alternating Current): CDI jenis ini mendapatkan sumber daya langsung dari spul pengapian. Biasanya digunakan pada Vario 110 karburator.
- CDI DC (Direct Current): CDI jenis ini mendapatkan sumber daya dari aki. Biasanya digunakan pada Vario 110 FI.
Penting untuk mengetahui jenis CDI yang digunakan pada Vario 110 Anda sebelum melakukan penggantian atau modifikasi.
Persiapan Sebelum Membuka Soket CDI Vario 110: Keselamatan dan Alat yang Dibutuhkan
Keselamatan adalah prioritas utama saat bekerja dengan sistem kelistrikan sepeda motor. Berikut adalah beberapa langkah persiapan yang perlu Anda lakukan:
- Matikan Mesin dan Cabut Kunci Kontak: Pastikan mesin dalam keadaan mati dan kunci kontak dicabut untuk mencegah sengatan listrik atau kerusakan pada komponen.
- Lepaskan Aki (Opsional): Meskipun tidak selalu diperlukan, melepas aki dapat memberikan lapisan keamanan tambahan, terutama jika Anda kurang berpengalaman dengan kelistrikan.
- Siapkan Alat yang Dibutuhkan:
- Obeng (+/-): Berguna untuk membuka baut atau klip yang menahan CDI atau soket.
- Tang: Berguna untuk melepas kabel atau konektor yang sulit dilepas dengan tangan.
- Multimeter (Opsional): Berguna untuk memeriksa kontinuitas kabel atau tegangan pada soket CDI.
- Kain Lap: Berguna untuk membersihkan kotoran atau oli pada CDI dan soket.
- WD-40 atau Contact Cleaner (Opsional): Berguna untuk melonggarkan konektor yang berkarat atau sulit dilepas.
Langkah-Langkah Membuka Soket CDI Vario 110 dengan Aman dan Benar
Berikut adalah langkah-langkah detail untuk membuka soket CDI Vario 110:
- Temukan Lokasi CDI: Gunakan buku manual atau diagram kelistrikan untuk menemukan lokasi CDI yang tepat pada Vario 110 Anda.
- Lepaskan Cover atau Pelindung (Jika Ada): Beberapa Vario 110 memiliki cover atau pelindung yang menutupi CDI. Lepaskan cover atau pelindung tersebut menggunakan obeng atau alat yang sesuai.

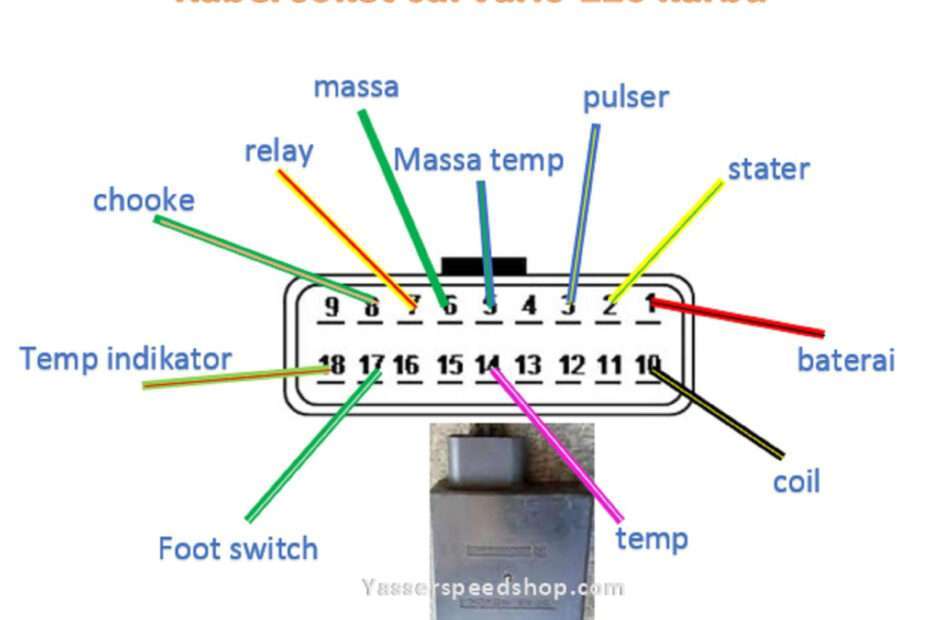

- Perhatikan Jenis Soket: Perhatikan jenis soket yang digunakan pada CDI Anda. Beberapa soket memiliki klip pengunci, sementara yang lain hanya ditarik lurus.
- Tekan atau Tarik Klip Pengunci (Jika Ada): Jika soket memiliki klip pengunci, tekan atau tarik klip tersebut dengan hati-hati untuk melepaskan penguncian. Jangan memaksa soket jika klip belum dilepaskan.
- Tarik Soket dengan Hati-Hati: Setelah klip pengunci dilepaskan (jika ada), tarik soket dengan hati-hati dari CDI. Goyangkan soket sedikit jika terasa sulit dilepas, tetapi jangan menariknya terlalu keras.
- Periksa Kondisi Soket dan Konektor: Setelah soket dilepaskan, periksa kondisi soket dan konektor. Pastikan tidak ada kabel yang putus, konektor yang berkarat, atau kerusakan fisik lainnya.
Tips Tambahan dan Peringatan Penting
- Jangan Memaksa: Jika soket sulit dilepas, jangan memaksanya. Periksa kembali apakah ada klip pengunci yang belum dilepaskan atau apakah ada kotoran yang menghalangi. Gunakan WD-40 atau contact cleaner untuk melonggarkan konektor yang berkarat.
- Perhatikan Urutan Kabel: Sebelum melepas soket, perhatikan urutan kabel pada soket CDI. Anda dapat mengambil foto atau membuat catatan untuk memastikan Anda memasang kembali soket dengan benar. Kesalahan pemasangan kabel dapat menyebabkan masalah pengapian atau kerusakan pada CDI.
- Gunakan Alat yang Tepat: Gunakan alat yang tepat untuk membuka baut atau klip. Menggunakan alat yang tidak tepat dapat merusak baut, klip, atau bahkan CDI.
- Bersihkan Soket dan Konektor: Jika soket atau konektor kotor, bersihkan dengan kain lap bersih atau contact cleaner. Kotoran dapat menghambat aliran listrik dan menyebabkan masalah pengapian.
- Periksa Kabel: Periksa kondisi kabel yang terhubung ke soket CDI. Pastikan tidak ada kabel yang putus, terkelupas, atau berkarat. Ganti kabel yang rusak untuk memastikan sistem pengapian berfungsi dengan baik.
- Hati-Hati dengan Listrik: Meskipun tegangan pada CDI tidak terlalu tinggi, tetap berhati-hati saat bekerja dengan sistem kelistrikan. Hindari menyentuh kabel atau konektor yang terbuka saat mesin hidup atau aki terpasang.
- Konsultasikan dengan Mekanik Profesional: Jika Anda tidak yakin atau tidak berpengalaman, sebaiknya konsultasikan dengan mekanik profesional untuk membuka atau mengganti CDI Vario 110 Anda.
Troubleshooting Masalah Umum Setelah Membuka Soket CDI
Setelah membuka soket CDI, ada beberapa masalah yang mungkin timbul:
- Mesin Sulit Dihidupkan: Ini bisa disebabkan oleh soket yang tidak terpasang dengan benar, kabel yang putus, atau CDI yang rusak.
- Performa Mesin Menurun: Ini bisa disebabkan oleh waktu pengapian yang tidak tepat atau CDI yang tidak berfungsi dengan baik.
- Mesin Mogok: Ini bisa disebabkan oleh CDI yang mati atau kabel yang terputus.
Jika Anda mengalami masalah setelah membuka soket CDI, periksa kembali langkah-langkah yang telah Anda lakukan dan pastikan semua kabel dan konektor terpasang dengan benar. Jika masalah masih berlanjut, konsultasikan dengan mekanik profesional.
Kesimpulan: Membuka Soket CDI Vario 110 dengan Aman dan Efektif
Membuka soket CDI Vario 110 adalah tugas yang relatif mudah jika Anda mengikuti langkah-langkah yang benar dan berhati-hati. Dengan memahami fungsi CDI, mempersiapkan alat yang dibutuhkan, dan mengikuti panduan ini, Anda dapat membuka soket CDI dengan aman dan efektif. Selalu ingat untuk memprioritaskan keselamatan dan konsultasikan dengan mekanik profesional jika Anda tidak yakin atau mengalami masalah. Dengan pemahaman yang baik dan tindakan yang hati-hati, Anda dapat menjaga sistem pengapian Vario 110 Anda tetap optimal.
