Mengungkap Misteri CDI Vario 110: Panduan Memilih dan Menggunakan Alat Tes Soket yang Tepat

CDI (Capacitor Discharge Ignition) adalah jantung dari sistem pengapian sepeda motor. Pada Honda Vario 110, CDI bertanggung jawab mengatur timing pengapian yang krusial untuk performa mesin. Ketika Vario 110 Anda mengalami masalah pengapian seperti sulit dihidupkan, mesin brebet, atau bahkan mati total, CDI bisa jadi penyebabnya. Namun, sebelum terburu-buru mengganti CDI dengan yang baru, ada baiknya Anda melakukan pengecekan terlebih dahulu. Di sinilah peran penting alat tes soket CDI Vario 110.

Artikel ini akan membahas secara mendalam tentang alat tes soket CDI Vario 110, mulai dari jenis-jenisnya, cara memilih yang tepat, cara menggunakan, hingga tips perawatan agar CDI Vario 110 Anda tetap awet.

Daftar Isi

Mengapa Perlu Alat Tes Soket CDI?

Sebelum membahas lebih jauh tentang alat tes itu sendiri, mari kita pahami mengapa alat ini penting:

Diagnosa Akurat: Alat tes memungkinkan Anda mendiagnosa masalah pengapian dengan lebih akurat. Anda bisa mengidentifikasi apakah masalahnya memang terletak pada CDI, atau komponen lain seperti koil, busi, atau kabel-kabel.
Hemat Biaya: Dengan diagnosa yang tepat, Anda bisa menghindari penggantian CDI yang sebenarnya masih berfungsi dengan baik. Ini tentu akan menghemat biaya perbaikan.
Cegah Kerusakan Lebih Lanjut: Masalah pengapian yang dibiarkan berlarut-larut bisa menyebabkan kerusakan lebih parah pada komponen lain. Dengan mendeteksi masalah sejak dini, Anda bisa mencegah kerusakan yang lebih mahal.
Mudah Digunakan: Alat tes soket CDI umumnya dirancang agar mudah digunakan, bahkan oleh mekanik pemula sekalipun.

Baca Lainnya Panduan Lengkap Mesin Vario 110: Performa, Fitur, dan Tips Perawatan

Jenis-Jenis Alat Tes Soket CDI Vario 110

Secara umum, terdapat dua jenis alat tes soket CDI Vario 110 yang tersedia di pasaran:

Alat Tes Sederhana (Multimeter):
- Deskripsi: Menggunakan multimeter digital atau analog untuk mengukur tegangan dan resistansi pada soket CDI.
- Kelebihan: Murah, mudah didapatkan, dan bisa digunakan untuk berbagai keperluan kelistrikan lainnya.
- Kekurangan: Membutuhkan pengetahuan dasar tentang kelistrikan dan membaca skema wiring diagram. Tidak bisa mensimulasikan kerja CDI secara langsung.
- Cara Penggunaan: Mengukur tegangan input dari pulser (pickup coil) ke CDI, tegangan output dari CDI ke koil, dan resistansi pada setiap pin soket CDI. Membandingkan hasil pengukuran dengan standar yang tertera pada manual servis.
Alat Tes Khusus CDI (CDI Tester):
- Deskripsi: Alat khusus yang dirancang untuk menguji fungsi CDI secara langsung. Biasanya dilengkapi dengan indikator LED atau layar LCD untuk menampilkan hasil tes.
- Kelebihan: Lebih mudah digunakan daripada multimeter, memberikan hasil tes yang lebih spesifik, dan bisa mensimulasikan kerja CDI.
- Kekurangan: Lebih mahal daripada multimeter, hanya bisa digunakan untuk menguji CDI.
- Cara Penggunaan: Menghubungkan soket CDI ke alat tes, mengikuti instruksi yang tertera pada alat, dan membaca hasil tes yang ditampilkan.

Memilih Alat Tes Soket CDI yang Tepat

Memilih alat tes soket CDI yang tepat tergantung pada beberapa faktor:

Tingkat Keahlian: Jika Anda memiliki pengetahuan dasar tentang kelistrikan, multimeter sudah cukup memadai. Namun, jika Anda pemula, alat tes khusus CDI akan lebih mudah digunakan.
Anggaran: Multimeter lebih murah daripada alat tes khusus CDI.
Frekuensi Penggunaan: Jika Anda sering melakukan perbaikan kelistrikan sepeda motor, investasi pada alat tes khusus CDI mungkin sepadan.
Fitur Tambahan: Beberapa alat tes khusus CDI dilengkapi dengan fitur tambahan seperti pengujian koil pengapian dan sensor CKP/CMP. Pertimbangkan fitur-fitur ini jika Anda membutuhkannya.
Merk dan Kualitas: Pilih alat tes dari merk yang terpercaya dan memiliki kualitas yang baik. Baca review dari pengguna lain sebelum membeli.

Baca Lainnya Mencari Kecocokan: Apakah Soket CDI Vario 110 Injeksi Saling Kompatibel? Panduan Komprehensif dan Mendalam

Cara Menggunakan Alat Tes Soket CDI Vario 110 (Contoh dengan Multimeter)

Berikut adalah contoh cara menggunakan multimeter untuk menguji CDI Vario 110:

Persiapan:

Siapkan multimeter digital.
Siapkan skema wiring diagram Vario 110.
Siapkan buku manual servis Vario 110.
Pastikan aki sepeda motor dalam kondisi baik.
Lepaskan soket CDI dari CDI.

Langkah-langkah:

Ukur Tegangan Input Pulser:
- Set multimeter ke mode pengukuran tegangan DC (Direct Current).
- Hubungkan probe merah multimeter ke kabel pulser (biasanya berwarna biru/kuning atau putih/biru, lihat wiring diagram).
- Hubungkan probe hitam multimeter ke ground (rangka sepeda motor).
- Crank mesin (putar kunci kontak ke posisi ON dan tekan tombol starter).
- Perhatikan nilai tegangan yang tertera pada multimeter. Tegangan input pulser harus berada dalam rentang yang ditentukan pada manual servis (biasanya sekitar 0.5 – 2 Volt DC).
Ukur Tegangan Output CDI ke Koil:
- Set multimeter ke mode pengukuran tegangan DC.
- Hubungkan probe merah multimeter ke kabel output CDI ke koil (biasanya berwarna hitam/kuning).
- Hubungkan probe hitam multimeter ke ground.
- Crank mesin.
- Perhatikan nilai tegangan yang tertera pada multimeter. Tegangan output CDI harus berada dalam rentang yang ditentukan pada manual servis (biasanya sekitar 80 – 120 Volt DC).

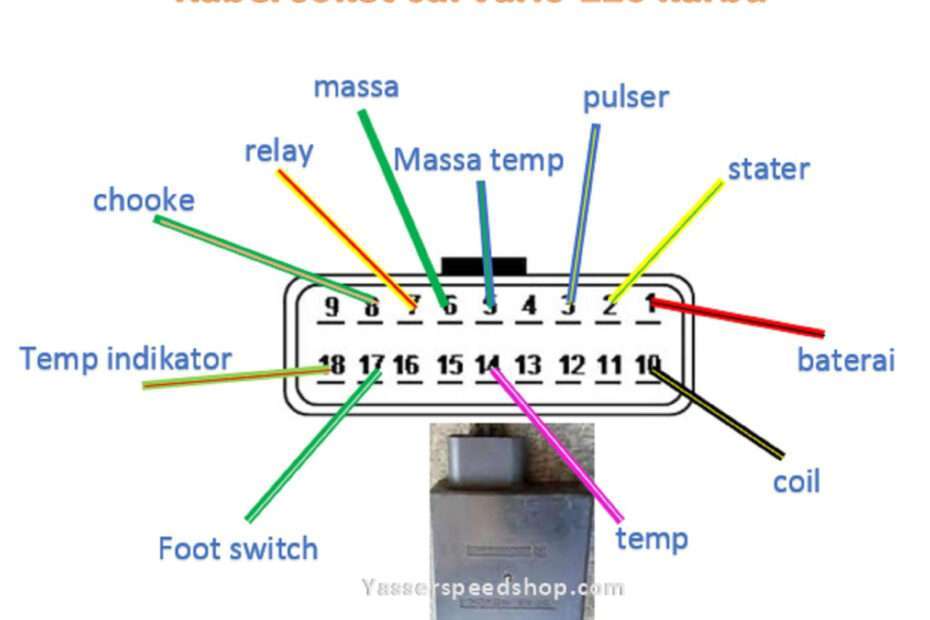

Ukur Resistansi Pin Soket CDI:
- Set multimeter ke mode pengukuran resistansi (Ohm).
- Ukur resistansi antara setiap pin soket CDI dengan ground.
- Bandingkan hasil pengukuran dengan standar yang tertera pada manual servis.

Interpretasi Hasil:

Jika tegangan input pulser tidak sesuai standar, periksa pulser dan kabel-kabelnya.
Jika tegangan output CDI tidak sesuai standar, kemungkinan besar CDI rusak.
Jika terdapat perbedaan signifikan pada nilai resistansi pin soket CDI, kemungkinan besar CDI rusak.

Baca Lainnya Membongkar Misteri Warna: Panduan Lengkap Kode Warna Kabel Soket CDI Vario 110 dan Tips Optimasi

PERHATIAN: Berhati-hatilah saat melakukan pengukuran kelistrikan. Pastikan Anda memahami cara menggunakan multimeter dengan benar dan membaca wiring diagram dengan seksama. Jika Anda tidak yakin, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman.

Tips Perawatan CDI Vario 110 Agar Awet

Berikut adalah beberapa tips untuk menjaga CDI Vario 110 Anda tetap awet:

Pastikan Aki dalam Kondisi Baik: Aki yang lemah dapat menyebabkan tegangan yang tidak stabil dan merusak CDI.
Hindari Beban Berlebihan: Jangan memasang aksesori kelistrikan yang berlebihan (seperti lampu LED yang terlalu banyak) karena dapat membebani sistem kelistrikan dan merusak CDI.
Periksa Kabel-Kabel Secara Berkala: Pastikan semua kabel-kabel kelistrikan dalam kondisi baik, tidak ada yang putus, korosi, atau longgar.
Gunakan CDI yang Berkualitas: Jika Anda perlu mengganti CDI, gunakan CDI yang berkualitas baik dari merk yang terpercaya.
Hindari Modifikasi Ekstrem: Modifikasi mesin yang ekstrem dapat meningkatkan suhu mesin dan merusak CDI.
Lindungi CDI dari Air dan Panas: CDI sensitif terhadap air dan panas. Pastikan CDI terlindungi dari cipratan air dan tidak terpapar panas berlebihan.
Servis Berkala: Lakukan servis berkala pada sepeda motor Anda untuk memastikan semua komponen kelistrikan berfungsi dengan baik.

Kesimpulan

Alat tes soket CDI Vario 110 adalah alat yang sangat berguna untuk mendiagnosa masalah pengapian pada sepeda motor Anda. Dengan menggunakan alat ini, Anda bisa mengidentifikasi apakah masalahnya terletak pada CDI, atau komponen lain. Pilih alat tes yang sesuai dengan tingkat keahlian dan anggaran Anda. Selalu berhati-hati saat melakukan pengukuran kelistrikan dan ikuti panduan yang tertera pada manual servis. Dengan perawatan yang tepat, CDI Vario 110 Anda akan tetap awet dan performa mesin tetap optimal. Semoga panduan ini bermanfaat!
