CDI (Capacitor Discharge Ignition) adalah jantung dari sistem pengapian pada Vario 110. Kesehatan dan performa CDI sangat bergantung pada koneksi kabel yang baik. Memahami jalur kabel soket CDI Vario 110 bukan hanya penting untuk troubleshooting masalah pengapian, tetapi juga dapat membuka potensi untuk optimasi performa motor. Mari kita selami lebih dalam.
1. Apa itu CDI dan Mengapa Jalur Kabelnya Penting?
CDI, atau Capacitor Discharge Ignition, adalah sistem pengapian elektronik yang menggunakan kapasitor untuk menyimpan energi listrik dan kemudian melepaskannya ke koil pengapian untuk menghasilkan percikan api pada busi. Percikan api ini membakar campuran bahan bakar dan udara di ruang bakar, menghasilkan tenaga yang menggerakkan motor.
Mengapa jalur kabel CDI penting?
- Koneksi yang Buruk = Masalah Besar: Jalur kabel yang rusak, korosi, atau longgar dapat mengganggu aliran listrik ke CDI, menyebabkan mesin sulit dihidupkan, brebet, atau bahkan mati total.
- Signal yang Salah = Performa Menurun: Jika kabel yang mengirimkan sinyal dari sensor (seperti pulser) ke CDI bermasalah, timing pengapian bisa terganggu, menyebabkan performa mesin menurun, boros bahan bakar, atau bahkan kerusakan mesin.
- Grounding yang Tidak Sempurna = Gangguan Elektronik: Grounding yang buruk dapat menyebabkan gangguan pada sistem elektronik lainnya, termasuk CDI, yang dapat memicu masalah pengapian yang sulit didiagnosis.
- Optimasi Performa: Memahami jalur kabel memungkinkan Anda melakukan modifikasi atau upgrade yang aman dan efektif, seperti memasang CDI racing atau mengatur ulang timing pengapian (dengan alat yang tepat).
2. Identifikasi Kabel Soket CDI Vario 110 (Karburator dan Injeksi): Perbedaan yang Perlu Diketahui
Penting untuk membedakan jalur kabel CDI antara Vario 110 karburator dan Vario 110 injeksi (jika ada). Meskipun fungsi dasarnya sama, ada perbedaan dalam jumlah dan warna kabel, serta koneksi ke sensor dan komponen lainnya.

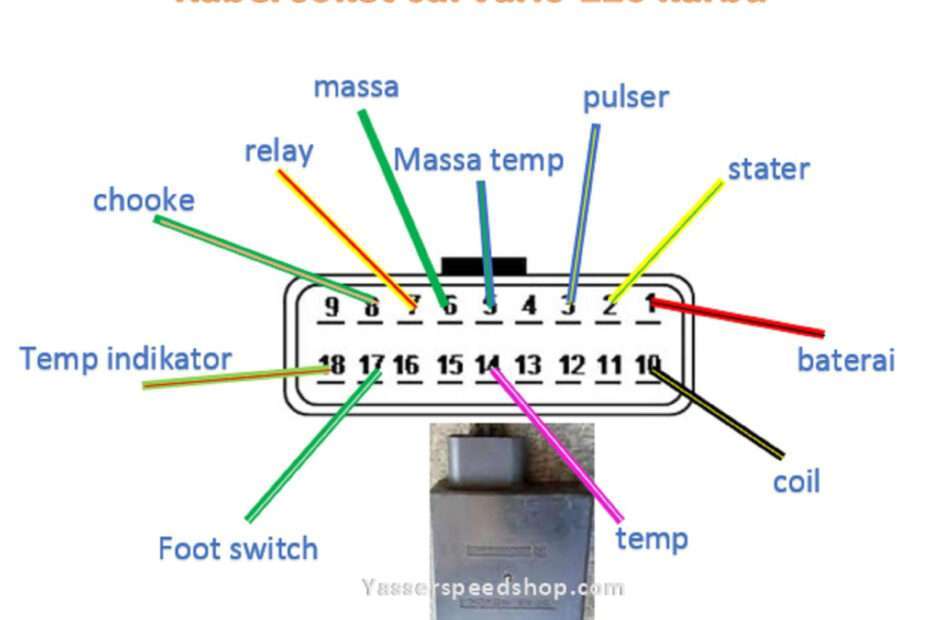

Secara umum, kabel soket CDI Vario 110 (karburator) meliputi:
- Kabel Pengapian (Ignition Coil): Biasanya berwarna hitam/kuning atau hitam/putih. Kabel ini menghubungkan CDI ke koil pengapian.
- Kabel Pulser (Pickup Coil): Berfungsi mengirimkan sinyal ke CDI untuk menentukan kapan percikan api harus dihasilkan. Warnanya bervariasi, biasanya biru/kuning atau putih/biru.
- Kabel Massa (Ground): Biasanya berwarna hijau atau hitam. Penting untuk grounding yang baik.
- Kabel Sumber Arus (Power): Biasanya berwarna merah atau hitam/merah. Mendapatkan arus dari kunci kontak atau sistem kelistrikan utama.
- Kabel Kunci Kontak (Ignition Switch): Berfungsi untuk mematikan CDI saat kunci kontak diputar ke posisi OFF. Biasanya berwarna hitam/putih atau biru/putih.
Perbedaan dengan Vario 110 Injeksi (jika ada):
Pada model injeksi, CDI (atau ECU, Engine Control Unit) akan terintegrasi dengan sistem injeksi. Jalur kabel akan lebih kompleks karena terhubung ke berbagai sensor, seperti sensor TPS (Throttle Position Sensor), sensor CKP (Crankshaft Position Sensor), sensor IAT (Intake Air Temperature Sensor), dan sensor O2 (Oxygen Sensor). Warna kabel dan fungsinya juga mungkin berbeda.
Penting: Selalu gunakan diagram wiring (diagram kelistrikan) Vario 110 yang spesifik untuk model dan tahun motor Anda. Diagram ini memberikan informasi akurat tentang warna kabel, fungsi, dan koneksi ke komponen lainnya.
3. Membongkar dan Memeriksa Soket CDI: Langkah Demi Langkah
Sebelum melakukan pemeriksaan, pastikan motor dalam keadaan mati dan kunci kontak OFF.
Langkah 1: Lokasi Soket CDI
- Biasanya terletak di bawah jok, di dekat area aki atau di dalam box filter udara. Cari kotak kecil dengan soket kabel yang terhubung.
Langkah 2: Lepaskan Soket dengan Hati-hati
- Perhatikan mekanisme penguncian soket. Biasanya ada klip atau tombol yang perlu ditekan untuk melepaskan soket. Jangan memaksanya, karena bisa merusak soket atau kabel.
Langkah 3: Inspeksi Visual
- Kabel: Periksa apakah ada kabel yang putus, terkelupas, atau retak. Perhatikan juga apakah ada tanda-tanda gigitan tikus.
- Soket: Periksa apakah ada pin yang bengkok, patah, atau berkarat. Pastikan soket tidak retak atau pecah.
- Konektor: Periksa apakah ada korosi atau kotoran pada konektor. Bersihkan dengan sikat kecil dan cairan pembersih kontak (contact cleaner).
Langkah 4: Uji Kontinuitas dengan Multimeter
- Gunakan multimeter untuk menguji kontinuitas (keterhubungan) setiap kabel. Atur multimeter ke mode "continuity" atau "ohm".
- Letakkan probe multimeter pada kedua ujung kabel yang sama. Jika multimeter menunjukkan angka 0 atau bunyi bip, berarti kabel tersebut terhubung dengan baik. Jika tidak, berarti ada kabel yang putus.
- Periksa juga resistansi (hambatan) setiap kabel. Resistansi yang terlalu tinggi bisa menandakan adanya korosi atau kabel yang sudah tua.
Langkah 5: Periksa Grounding
- Pastikan kabel massa (ground) terhubung dengan baik ke rangka motor. Gunakan multimeter untuk menguji kontinuitas antara kabel massa dan rangka motor. Resistansi harus mendekati 0 ohm.
4. Troubleshooting Masalah Umum pada Jalur Kabel CDI Vario 110
Berikut adalah beberapa masalah umum yang sering terjadi pada jalur kabel CDI Vario 110 dan cara mengatasinya:
- Mesin Sulit Dihidupkan atau Mati Mendadak:
- Penyebab: Kabel pengapian putus, kabel pulser bermasalah, grounding buruk, atau kabel sumber arus tidak terhubung dengan baik.
- Solusi: Periksa semua kabel, soket, dan konektor. Pastikan grounding baik. Gunakan multimeter untuk menguji kontinuitas dan resistansi.
- Mesin Brebet atau Tersendat:
- Penyebab: Kabel pulser bermasalah, timing pengapian tidak tepat, atau CDI rusak.
- Solusi: Periksa kabel pulser dan koneksinya. Periksa timing pengapian (memerlukan alat khusus). Jika semua normal, kemungkinan CDI rusak.
- Busi Cepat Mati:
- Penyebab: Tegangan pengapian terlalu tinggi (biasanya disebabkan oleh CDI yang tidak sesuai atau koil pengapian yang rusak).
- Solusi: Periksa tegangan pengapian dengan alat khusus. Pastikan CDI dan koil pengapian sesuai dengan spesifikasi motor.
- Lampu Indikator Menyala (Pada Model Injeksi):
- Penyebab: Sensor-sensor yang terhubung ke ECU mengalami masalah (seperti sensor TPS, sensor CKP, atau sensor O2).
- Solusi: Gunakan scanner untuk membaca kode kesalahan (DTC) yang disimpan oleh ECU. Periksa sensor yang bermasalah dan jalur kabelnya.
5. Optimasi Performa dengan Memahami Jalur Kabel CDI
Memahami jalur kabel CDI memungkinkan Anda melakukan optimasi performa yang aman dan efektif. Beberapa contohnya:
- Pemasangan CDI Racing: CDI racing biasanya memiliki kurva pengapian yang berbeda, yang dapat meningkatkan tenaga mesin pada putaran tinggi. Pastikan CDI racing yang Anda pilih sesuai dengan spesifikasi motor Anda.
- Pengaturan Timing Pengapian: Mengatur ulang timing pengapian (advance atau retard) dapat meningkatkan performa mesin pada rentang putaran tertentu. Namun, ini harus dilakukan dengan hati-hati dan menggunakan alat yang tepat, karena pengaturan yang salah dapat merusak mesin.
- Upgrade Kabel Pengapian: Kabel pengapian aftermarket yang berkualitas tinggi dapat meningkatkan efisiensi pengapian dan mengurangi kehilangan tegangan.
- Grounding Tambahan: Menambahkan kabel grounding tambahan dari CDI ke rangka motor dapat meningkatkan stabilitas sistem pengapian dan mengurangi noise elektronik.
6. Tips dan Trik Perawatan Jalur Kabel CDI
- Rutin Memeriksa Kondisi Kabel: Lakukan pemeriksaan visual secara berkala untuk memastikan tidak ada kabel yang rusak, terkelupas, atau berkarat.
- Bersihkan Soket dan Konektor: Bersihkan soket dan konektor secara berkala dengan cairan pembersih kontak (contact cleaner) untuk mencegah korosi.
- Lindungi Kabel dari Panas dan Gesekan: Gunakan selongsong kabel (cable sleeve) atau isolasi untuk melindungi kabel dari panas mesin dan gesekan dengan komponen lainnya.
- Pastikan Grounding Baik: Periksa grounding secara berkala dan pastikan kabel massa terhubung dengan baik ke rangka motor.
- Gunakan Diagram Wiring: Selalu gunakan diagram wiring yang spesifik untuk model dan tahun motor Anda saat melakukan perbaikan atau modifikasi.
7. Kesimpulan: Investasi Pengetahuan untuk Performa Optimal
Memahami jalur kabel soket CDI Vario 110 adalah investasi pengetahuan yang berharga. Dengan pengetahuan ini, Anda dapat melakukan troubleshooting masalah pengapian dengan lebih efektif, melakukan optimasi performa yang aman, dan menjaga motor Anda tetap dalam kondisi prima. Jangan ragu untuk berkonsultasi dengan mekanik profesional jika Anda merasa kesulitan atau tidak yakin. Selamat mencoba!
