Deteksi Dini Masalah TPS: Panduan Lengkap Cek Sensor TPS Vario 125 dengan Multimeter, Tingkatkan Performa Motor Anda!

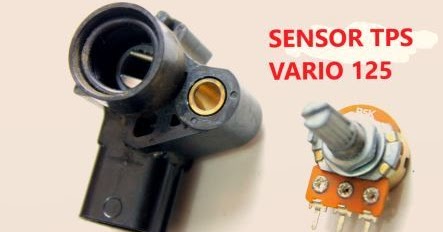

Sensor Throttle Position (TPS) pada Vario 125, bagaikan mata bagi Electronic Control Unit (ECU). Ia bertugas melaporkan seberapa besar bukaan throttle (gas) kepada ECU, sehingga ECU dapat menentukan jumlah bahan bakar yang tepat untuk disemprotkan ke ruang bakar. Bayangkan jika mata ini rabun atau buta, tentu performa motor akan terganggu. Salah satu cara mendeteksi dini masalah pada TPS adalah dengan mengeceknya menggunakan multimeter. Panduan ini akan membimbing Anda langkah demi langkah.

Daftar Isi

Mengapa Sensor TPS Penting Bagi Vario 125 Anda?

Sebelum kita menyelami proses pengecekan, penting untuk memahami mengapa sensor TPS ini begitu krusial. Berikut beberapa alasan utama:

Mengoptimalkan Performa Mesin: TPS yang berfungsi dengan baik memastikan ECU menerima informasi akurat tentang posisi throttle. Ini memungkinkan ECU untuk mengoptimalkan campuran bahan bakar dan udara, sehingga menghasilkan pembakaran yang efisien, tenaga yang responsif, dan akselerasi yang halus.
Mengurangi Konsumsi Bahan Bakar: Dengan memberikan informasi yang tepat, TPS membantu ECU mencegah penyemprotan bahan bakar berlebih (boros). Hal ini berkontribusi pada efisiensi bahan bakar yang lebih baik.
Mencegah Masalah Idle (Langsam): TPS yang rusak dapat menyebabkan idle yang tidak stabil, bahkan mati mendadak. Pengecekan rutin membantu mencegah masalah ini.
Mencegah Kerusakan Komponen Lain: Ketika TPS memberikan informasi yang salah, ECU akan mencoba mengkompensasi dengan cara yang tidak ideal. Hal ini dapat memberikan tekanan berlebih pada komponen lain seperti injektor, pompa bahan bakar, bahkan catalytic converter.

Baca Lainnya Jangan Sampai Salah Pilih! Panduan Lengkap Membeli Komstir Vario 125 Terbaik: Review, Gejala, dan Rekomendasi Toko Terpercaya

Gejala Sensor TPS Vario 125 Bermasalah

Mengenali gejala awal TPS bermasalah sangat penting agar Anda bisa segera mengambil tindakan. Beberapa gejala yang umum terjadi antara lain:

Idle yang Tidak Stabil: RPM mesin naik turun secara tidak teratur saat idle.
Susah Dihidupkan: Mesin sulit dihidupkan, terutama saat dingin.
Akselerasi Tersendat-sendat: Akselerasi tidak responsif dan terasa "ngempos".
Hilang Tenaga: Performa mesin menurun secara signifikan.
Konsumsi Bahan Bakar Meningkat: Motor terasa lebih boros dari biasanya.
Lampu Indikator MIL Menyala: Lampu indikator Malfunction Indicator Lamp (MIL) di speedometer menyala, menandakan adanya masalah pada sistem injeksi.

Jika Anda mengalami salah satu atau beberapa gejala di atas, segera lakukan pengecekan pada sensor TPS.

Peralatan dan Persiapan yang Dibutuhkan

Sebelum memulai proses pengecekan, pastikan Anda telah menyiapkan peralatan berikut:

Multimeter: Multimeter digital lebih disarankan karena lebih akurat dan mudah dibaca. Pastikan multimeter Anda dalam kondisi baik dan baterainya terisi penuh.
Obeng: Obeng plus (+) dan minus (-) dengan ukuran yang sesuai.
Tang: Tang kombinasi untuk membuka atau mengencangkan klem jika diperlukan.
Kunci Pas/Ring: Ukuran yang sesuai untuk membuka komponen lain jika perlu.
Buku Manual Servis Vario 125: Sangat berguna untuk referensi diagram pengkabelan dan nilai tegangan standar.
Kain Lap Bersih: Untuk membersihkan sensor TPS jika kotor.
Sarung Tangan (Opsional): Melindungi tangan Anda dari kotoran dan kemungkinan sengatan listrik.
Penerangan yang Cukup: Pastikan area kerja Anda terang agar memudahkan Anda dalam bekerja.

Langkah-langkah Mengecek Sensor TPS Vario 125 dengan Multimeter

Berikut adalah langkah-langkah detail untuk mengecek sensor TPS Vario 125 menggunakan multimeter:

1. Persiapan Awal:

Parkirkan Motor di Tempat yang Aman dan Datar: Pastikan motor dalam kondisi dingin sebelum melakukan pengecekan.
Buka Cover Bodi (Jika Perlu): Tergantung model Vario 125 Anda, mungkin perlu membuka beberapa cover bodi untuk mengakses sensor TPS.
Identifikasi Lokasi Sensor TPS: Sensor TPS biasanya terletak di dekat throttle body, terhubung langsung dengan poros throttle. Carilah komponen kecil dengan konektor kabel yang terhubung. Lihat buku manual servis untuk lokasi pasti.
Lepaskan Konektor Sensor TPS: Hati-hati saat melepas konektor. Tekan pengunci konektor (jika ada) dan tarik konektor secara perlahan. Jangan menarik kabelnya!

Baca Lainnya Panduan Lengkap Visor Vario 125 Old: Tingkatkan Tampilan dan Perlindungan Anda

2. Pengukuran Resistan (Sensor dalam Kondisi Mati):

Set Multimeter ke Mode Ohm (Ω): Pilih rentang pengukuran yang sesuai (biasanya 20kΩ atau 200kΩ).
Cari Informasi Pin Sensor TPS: Periksa buku manual servis Vario 125 Anda untuk mengetahui diagram pengkabelan dan fungsi setiap pin pada sensor TPS. Biasanya ada tiga pin: ground, tegangan referensi, dan sinyal output.
Ukur Resistan Antara Pin Ground dan Pin Sinyal Output:
- Hubungkan probe multimeter (merah dan hitam) ke pin ground dan pin sinyal output pada sensor TPS.
- Perhatikan nilai resistan yang ditampilkan pada multimeter.
- Putar throttle secara perlahan dari posisi tertutup penuh hingga terbuka penuh.
- Nilai resistan seharusnya berubah secara bertahap dan mulus seiring dengan perubahan posisi throttle. Jika nilai resistan melonjak tiba-tiba, tidak berubah sama sekali, atau tidak sesuai dengan spesifikasi pabrikan, sensor TPS kemungkinan rusak.
Ukur Resistan Antara Pin Ground dan Pin Tegangan Referensi:
- Hubungkan probe multimeter ke pin ground dan pin tegangan referensi.
- Nilai resistan seharusnya stabil dan sesuai dengan spesifikasi pabrikan. Jika tidak, kemungkinan ada masalah pada rangkaian tegangan referensi.

3. Pengukuran Tegangan (Sensor dalam Kondisi Hidup – Mesin Mati, Kunci Kontak ON):

Pasang Kembali Konektor Sensor TPS: Pastikan konektor terpasang dengan benar.
Set Multimeter ke Mode DC Voltage (VDC): Pilih rentang pengukuran yang sesuai (biasanya 20VDC).
Hubungkan Probe Merah Multimeter ke Pin Sinyal Output Sensor TPS (dengan Konektor Terpasang): Gunakan jarum kecil atau probe khusus untuk menembus kabel tanpa merusaknya. Alternatif lain adalah dengan menggunakan konektor back probe jika tersedia.
Hubungkan Probe Hitam Multimeter ke Ground (rangka motor): Pastikan probe hitam terhubung ke titik ground yang baik (misalnya, rangka motor).
Putar Kunci Kontak ke Posisi ON (tanpa Menghidupkan Mesin):
Perhatikan Nilai Tegangan yang Ditampilkan pada Multimeter:
- Pada posisi throttle tertutup penuh (idle), tegangan seharusnya berada dalam rentang 0.3 – 1.0 Volt (periksa spesifikasi di buku manual servis untuk nilai yang tepat).
- Putar throttle secara perlahan hingga terbuka penuh.
- Tegangan seharusnya meningkat secara bertahap dan mulus hingga sekitar 4.5 – 5.0 Volt pada posisi throttle terbuka penuh.
- Jika tegangan tidak berubah, melonjak tiba-tiba, atau tidak sesuai dengan spesifikasi, sensor TPS kemungkinan rusak.

Baca Lainnya Honda Vario 125: Pilihan Cerdas untuk Mobilitas Urban yang Stylish dan Efisien

4. Analisis Hasil Pengukuran:

Bandingkan Hasil Pengukuran dengan Spesifikasi Pabrikan: Lihat buku manual servis Vario 125 Anda untuk mengetahui nilai resistan dan tegangan standar sensor TPS.
Jika Nilai di Luar Batas Toleransi: Sensor TPS kemungkinan rusak dan perlu diganti.
Periksa Kabel dan Konektor: Pastikan tidak ada kabel yang putus, terkelupas, atau konektor yang kotor atau berkarat. Bersihkan atau perbaiki jika perlu.
Lakukan Reset ECU (Jika Diperlukan): Setelah mengganti sensor TPS, beberapa model Vario 125 mungkin memerlukan reset ECU agar ECU dapat mempelajari posisi throttle yang baru. Konsultasikan dengan mekanik berpengalaman atau buku manual servis.

Tips Tambahan dan Pencegahan

Gunakan Multimeter Berkualitas: Multimeter yang akurat akan memberikan hasil pengukuran yang lebih tepat.
Periksa Baterai Multimeter: Baterai yang lemah dapat mempengaruhi akurasi pengukuran.
Jangan Memaksa Konektor: Hati-hati saat melepas dan memasang konektor. Jangan menarik kabelnya.
Bersihkan Sensor TPS Secara Berkala: Debu dan kotoran dapat mempengaruhi kinerja sensor TPS. Bersihkan dengan kain lap bersih dan kering.
Hindari Penggunaan Pelumas: Jangan menggunakan pelumas atau cairan pembersih pada sensor TPS, karena dapat merusaknya.
Konsultasikan dengan Mekanik Profesional: Jika Anda tidak yakin atau tidak memiliki pengalaman, sebaiknya konsultasikan dengan mekanik profesional.

Kesimpulan

Mengecek sensor TPS Vario 125 dengan multimeter adalah cara yang efektif untuk mendeteksi dini masalah pada sistem injeksi. Dengan mengikuti panduan ini dan berbekal multimeter, Anda dapat melakukan pengecekan sendiri dan menghemat biaya servis. Ingatlah untuk selalu berhati-hati dan merujuk pada buku manual servis Vario 125 Anda. Dengan perawatan yang tepat, Anda dapat memastikan performa optimal dan umur panjang motor Vario 125 kesayangan Anda!
