Membedah Misteri TPS Vario 125: Panduan Lengkap untuk Memahami, Mendiagnosis, dan Meningkatkan Performa

Sensor Throttle Position Sensor (TPS) pada Vario 125 adalah komponen kecil namun vital dalam sistem injeksi bahan bakar (PGM-FI). Ia bertugas mengirimkan informasi akurat tentang posisi throttle (gas) ke Engine Control Unit (ECU) agar ECU dapat menentukan jumlah bahan bakar yang tepat untuk disemprotkan. Tanpa TPS yang berfungsi dengan baik, performa motor bisa menurun drastis, boros bahan bakar, bahkan mogok.

Panduan ini akan membahas secara mendalam tentang diagram sensor TPS Vario 125, mulai dari prinsip kerja, cara membaca diagram, cara mendiagnosis masalah, hingga tips untuk meningkatkan performa. Mari kita mulai!

Daftar Isi

I. Dasar-Dasar TPS dan Fungsinya dalam Sistem PGM-FI

Sebelum menyelami diagram, penting untuk memahami peran TPS dalam sistem injeksi bahan bakar.

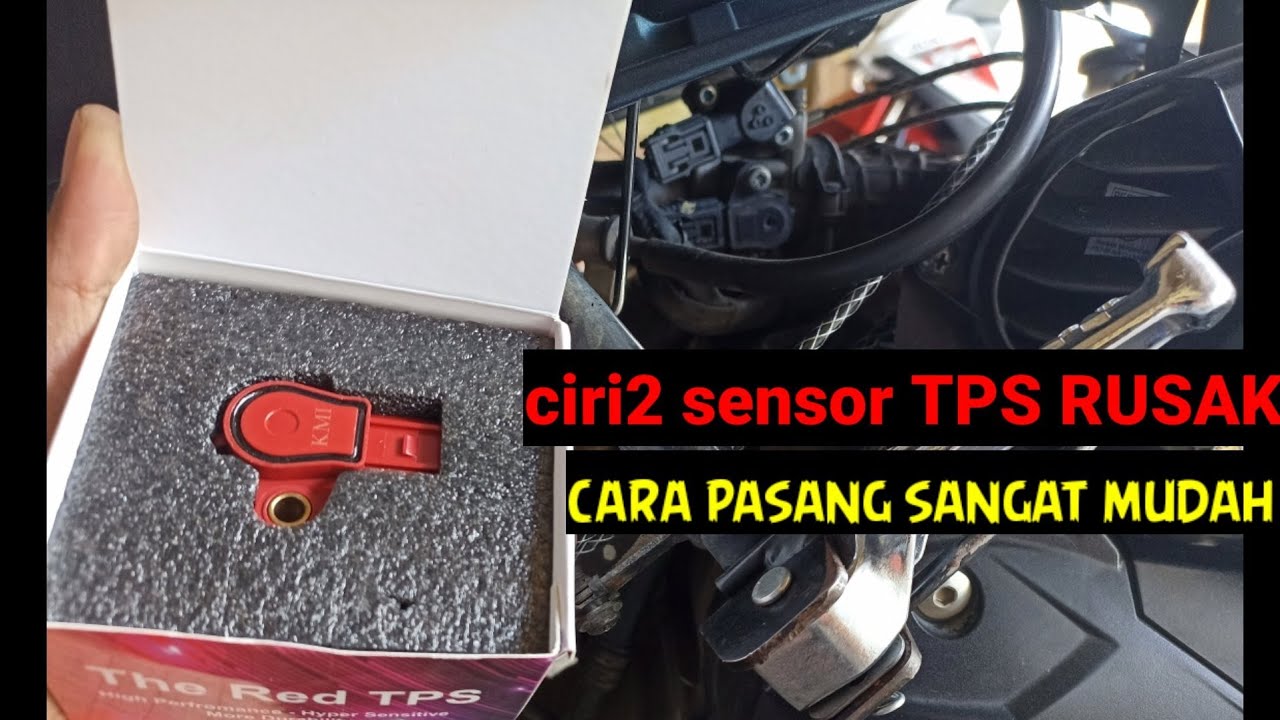

Apa itu TPS? TPS adalah potensiometer variabel yang terhubung langsung ke poros throttle. Perubahan posisi throttle akan mengubah resistansi pada potensiometer, dan perubahan resistansi ini diterjemahkan menjadi sinyal tegangan yang dikirim ke ECU.
Fungsi Utama TPS:
- Memberikan Informasi Posisi Throttle: Informasi ini sangat penting bagi ECU untuk mengetahui seberapa besar pengendara ingin membuka gas.
- Mengoptimalkan Rasio Bahan Bakar dan Udara (AFR): Berdasarkan informasi posisi throttle, ECU akan menyesuaikan jumlah bahan bakar yang disemprotkan agar AFR tetap optimal, menghasilkan pembakaran yang efisien dan tenaga yang maksimal.
- Mengatur Timing Pengapian: Posisi throttle juga memengaruhi timing pengapian. ECU akan memajukan atau memundurkan timing pengapian sesuai dengan beban mesin.
- Mengendalikan Idle Speed Control (ISC): TPS membantu ECU dalam mengendalikan putaran mesin saat idle agar tetap stabil.
- Mendeteksi Kondisi Deselerasi: TPS juga digunakan untuk mendeteksi ketika pengendara menutup gas secara tiba-tiba (deselerasi). Dalam kondisi ini, ECU dapat memutus suplai bahan bakar sementara waktu untuk mengurangi emisi dan meningkatkan efisiensi.
Akibat Jika TPS Bermasalah:
- Performa Mesin Menurun: Akselerasi menjadi lambat, tenaga kurang, dan mesin terasa "brebet".
- Boros Bahan Bakar: ECU tidak dapat menentukan jumlah bahan bakar yang tepat, sehingga campuran bahan bakar menjadi terlalu kaya (banyak bensin) atau terlalu kurus (sedikit bensin).
- Idle Tidak Stabil: Putaran mesin saat idle naik turun atau bahkan mati.
- Sulit Dihidupkan: ECU kesulitan menentukan jumlah bahan bakar yang tepat untuk menghidupkan mesin.
- Lampu Indikator MIL Menyala: Kerusakan pada TPS dapat memicu lampu indikator Malfunction Indicator Lamp (MIL) menyala di panel speedometer.

Baca Lainnya Panduan Lengkap Reflektor Vario 125: Pilihan Terbaik dan Tips Pemasangan

II. Memahami Diagram Sensor TPS Vario 125

Diagram sensor TPS Vario 125 biasanya tersedia dalam manual servis resmi atau dapat ditemukan secara online melalui berbagai forum otomotif. Diagram ini memberikan informasi penting tentang:

Pinout: Tata letak pin pada konektor TPS. Biasanya ada 3 pin:
- VCC (Voltage Common Collector): Sumber tegangan 5V dari ECU.
- GND (Ground): Massa atau ground.
- Signal: Sinyal tegangan yang dikirim ke ECU, yang mewakili posisi throttle.
Rentang Tegangan: Informasi tentang rentang tegangan yang dihasilkan oleh TPS pada berbagai posisi throttle. Contoh:
- Throttle Tertutup Penuh: 0.5V – 1.0V
- Throttle Terbuka Penuh: 4.0V – 4.5V
Konektor: Jenis konektor yang digunakan pada TPS.

Contoh Interpretasi Diagram:

Misalkan diagram menunjukkan bahwa pin 1 adalah VCC, pin 2 adalah Signal, dan pin 3 adalah GND. Diagram juga menunjukkan bahwa tegangan sinyal pada throttle tertutup penuh adalah 0.7V dan pada throttle terbuka penuh adalah 4.2V. Informasi ini penting untuk pengujian dan diagnosis.

Penting: Selalu gunakan diagram yang spesifik untuk model Vario 125 Anda. Diagram untuk model lain mungkin berbeda.

III. Mendiagnosis Masalah TPS dengan Multimeter

Multimeter adalah alat yang sangat berguna untuk mendiagnosis masalah pada TPS. Berikut adalah langkah-langkahnya:

Persiapan:
- Siapkan multimeter digital.
- Siapkan diagram sensor TPS Vario 125 yang sesuai.
- Pastikan aki motor dalam kondisi baik.
- Lepaskan konektor TPS dari sensor.
Pengujian Tegangan VCC:
- Atur multimeter ke mode pengukuran tegangan DC (Direct Current).
- Hubungkan probe merah multimeter ke pin VCC pada konektor (sesuai dengan diagram).
- Hubungkan probe hitam multimeter ke ground (misalnya, rangka motor).
- Putar kunci kontak ke posisi ON (tanpa menghidupkan mesin).
- Periksa tegangan yang terukur. Seharusnya sekitar 5V. Jika tidak ada tegangan atau tegangan jauh di bawah 5V, kemungkinan ada masalah pada ECU atau kabel VCC.
Pengujian Tegangan Sinyal:
- Hubungkan kembali konektor TPS ke sensor.
- Atur multimeter ke mode pengukuran tegangan DC.
- Hubungkan probe merah multimeter ke pin Signal pada konektor (sesuai dengan diagram).
- Hubungkan probe hitam multimeter ke ground.
- Putar kunci kontak ke posisi ON (tanpa menghidupkan mesin).
- Periksa tegangan sinyal pada posisi throttle tertutup penuh. Bandingkan dengan rentang yang tertera pada diagram (misalnya, 0.5V – 1.0V).
- Buka throttle secara perlahan dan perhatikan perubahan tegangan sinyal. Tegangan seharusnya naik secara bertahap dan linier seiring dengan bukaan throttle.
- Periksa tegangan sinyal pada posisi throttle terbuka penuh. Bandingkan dengan rentang yang tertera pada diagram (misalnya, 4.0V – 4.5V).
Interpretasi Hasil Pengujian:
- Tegangan VCC Normal, Tegangan Sinyal Tidak Sesuai: Kemungkinan besar TPS rusak dan perlu diganti.
- Tegangan VCC Normal, Tegangan Sinyal Tidak Berubah Saat Throttle Dibuka: TPS rusak atau ada masalah pada kabel sinyal.
- Tegangan VCC Normal, Tegangan Sinyal Berubah Tidak Linier: TPS rusak.
- Tegangan VCC Tidak Normal: Masalah pada ECU atau kabel VCC.

Baca Lainnya Hilangkan Bunyi "Gluduk-Gluduk": Panduan Lengkap Ganti Komstir Vario 125 Sendiri + Rekomendasi Alat & Merek Terbaik!

IV. Penyebab Umum Kerusakan TPS

Beberapa penyebab umum kerusakan TPS antara lain:

Usia Pemakaian: Seiring waktu, komponen internal TPS dapat aus atau rusak.
Kotoran dan Debu: Kotoran dan debu dapat masuk ke dalam TPS dan mengganggu kinerjanya.
Kerusakan Fisik: Benturan atau getaran yang berlebihan dapat merusak TPS.
Korsleting: Korsleting pada kabel TPS dapat merusak sensor atau ECU.
Kualitas Bahan Bakar: Kualitas bahan bakar yang buruk dapat menyebabkan endapan yang mengganggu kinerja TPS.

V. Tips Meningkatkan Performa dan Memperpanjang Umur TPS

Gunakan Bahan Bakar Berkualitas: Hindari penggunaan bahan bakar RON rendah yang dapat menyebabkan endapan pada throttle body dan TPS.
Bersihkan Throttle Body Secara Berkala: Membersihkan throttle body secara berkala dapat mencegah kotoran dan debu masuk ke dalam TPS.
Periksa Kabel dan Konektor Secara Rutin: Pastikan kabel dan konektor TPS dalam kondisi baik dan tidak ada korosi.
Hindari Benturan dan Getaran Berlebihan: Lindungi TPS dari benturan dan getaran berlebihan yang dapat merusaknya.
Gunakan TPS Pengganti yang Berkualitas: Jika TPS perlu diganti, gunakan TPS pengganti yang berkualitas dan sesuai dengan spesifikasi Vario 125 Anda.
Kalibrasi TPS Setelah Penggantian: Beberapa model Vario 125 mungkin memerlukan kalibrasi TPS setelah penggantian untuk memastikan pembacaan yang akurat. Konsultasikan dengan mekanik ahli untuk prosedur kalibrasi yang tepat.

VI. Peran Scanner dalam Diagnosis TPS

Selain multimeter, scanner (alat pemindai) juga dapat digunakan untuk mendiagnosis masalah TPS. Scanner dapat membaca data TPS secara real-time, termasuk tegangan sinyal, posisi throttle, dan kode kesalahan (DTC) yang terkait dengan TPS. Informasi ini dapat membantu dalam mengidentifikasi masalah dengan lebih cepat dan akurat.

Baca Lainnya Panduan Lengkap Sensor TPS pada Honda Vario 125: Fungsi, Gejala Kerusakan, dan Cara Memperbaikinya

Keuntungan Penggunaan Scanner:

Pembacaan Data Real-Time: Scanner memberikan data TPS secara real-time, memungkinkan Anda untuk melihat bagaimana tegangan sinyal berubah saat throttle dibuka dan ditutup.
Identifikasi Kode Kesalahan: Scanner dapat membaca kode kesalahan yang tersimpan di ECU yang terkait dengan TPS. Kode kesalahan ini dapat memberikan petunjuk tentang jenis masalah yang terjadi.
Kemampuan Reset: Scanner dapat digunakan untuk mereset kode kesalahan setelah masalah diperbaiki.

Namun, perlu diingat bahwa scanner tidak selalu dapat mendeteksi semua masalah TPS. Beberapa masalah mungkin tidak memicu kode kesalahan, sehingga pengujian dengan multimeter masih diperlukan.

VII. Kesimpulan

Memahami diagram sensor TPS Vario 125 adalah kunci untuk mendiagnosis dan memperbaiki masalah yang terkait dengan sensor ini. Dengan bantuan multimeter, scanner, dan pengetahuan yang memadai, Anda dapat mengidentifikasi masalah TPS dengan cepat dan akurat, sehingga dapat mengembalikan performa motor Anda seperti semula. Jangan ragu untuk berkonsultasi dengan mekanik ahli jika Anda tidak yakin dengan langkah-langkah diagnosis atau perbaikan.

Semoga panduan ini bermanfaat!
