Sensor TPS (Throttle Position Sensor) adalah jantung dari sistem injeksi bahan bakar. Tanpa informasi yang akurat dari sensor ini, ECU (Engine Control Unit) akan kebingungan menentukan jumlah bahan bakar yang harus disemprotkan. Akibatnya? Performa motor drop drastis, boros bahan bakar, bahkan mogok. Soket sensor TPS, meski terlihat sepele, memegang peranan vital dalam menghubungkan sensor TPS dengan sistem kelistrikan motor. Artikel ini akan membimbing Anda memahami seluk beluk soket sensor TPS Vario 125, membantu Anda mendiagnosis masalah, dan memberikan solusi praktis untuk menjaga performa motor tetap prima.
Daftar Isi
- Apa Itu Sensor TPS dan Mengapa Penting?
- Fungsi Sensor TPS dalam Sistem Injeksi
- Posisi Ideal Sensor TPS
- Konsekuensi Kerusakan Sensor TPS
- Anatomi Soket Sensor TPS Vario 125
- Identifikasi Pin dan Fungsinya
- Material dan Konstruksi Soket
- Letak Soket Sensor TPS pada Vario 125
- Masalah Umum pada Soket Sensor TPS Vario 125
- Koneksi Longgar atau Korosi
- Kabel Putus atau Terkelupas
- Kerusakan Fisik pada Soket
- Gejala Kerusakan Soket Sensor TPS: Deteksi Dini Lebih Baik
- Mesin Brebet atau Tersendat-sendat
- Idle Tidak Stabil atau Mati Mendadak
- Akselerasi Lemot atau Hilang Tenaga
- Lampu Indikator Malfungsi Menyala (MIL)
- Diagnosa Kerusakan Soket Sensor TPS: Langkah Demi Langkah
- Pemeriksaan Visual: Cari Tanda Fisik Kerusakan
- Pengukuran Tegangan dan Resistansi dengan Multimeter
- Penggunaan Scanner untuk Membaca Kode Error
- Memperbaiki Soket Sensor TPS Vario 125: Panduan Praktis
- Membersihkan Soket dari Korosi
- Mengencangkan Koneksi yang Longgar
- Menyambung Kabel yang Putus atau Mengganti Kabel
- Mengganti Soket yang Rusak
- Tips Perawatan Soket Sensor TPS untuk Mencegah Masalah
- Rutin Memeriksa Kondisi Soket
- Melindungi Soket dari Air dan Debu
- Menggunakan Cairan Pembersih Kontak Elektronik
- Mitos dan Fakta Seputar Sensor TPS dan Soketnya
- Mitos Umum dan Klarifikasi
- Informasi Penting yang Perlu Diketahui
- Alternatif dan Modifikasi: Meningkatkan Performa (dengan Hati-hati)
- Penggantian Sensor TPS Aftermarket
- Modifikasi Soket (dengan Pertimbangan Matang)
- Kesimpulan: Soket Sensor TPS, Komponen Kecil dengan Dampak Besar
1. Apa Itu Sensor TPS dan Mengapa Penting?
Sensor TPS, atau Throttle Position Sensor, adalah komponen elektronik yang berfungsi mengukur posisi katup throttle pada sistem injeksi bahan bakar. Informasi ini kemudian dikirimkan ke ECU (Engine Control Unit) sebagai data penting untuk menentukan jumlah bahan bakar yang harus disemprotkan ke ruang bakar. Sederhananya, TPS memberitahu ECU seberapa besar pengendara membuka gas.
-
Fungsi Sensor TPS dalam Sistem Injeksi: TPS bekerja berdasarkan prinsip potensiometer. Ketika katup throttle diputar (saat gas dibuka), resistansi pada TPS berubah. Perubahan resistansi ini menghasilkan perubahan tegangan, yang kemudian dibaca oleh ECU. Semakin besar bukaan throttle, semakin tinggi tegangan yang dikirimkan ke ECU.
-
Posisi Ideal Sensor TPS: Posisi ideal sensor TPS sangat penting untuk performa optimal. Biasanya, sensor TPS memiliki nilai tegangan tertentu pada posisi idle (gas tertutup) dan nilai tegangan tertentu pada posisi full throttle (gas terbuka penuh). Nilai ini harus sesuai dengan spesifikasi pabrikan. Jika tidak, ECU akan menerima informasi yang salah dan berakibat pada pembakaran yang tidak sempurna.
-
Konsekuensi Kerusakan Sensor TPS: Kerusakan pada sensor TPS dapat menyebabkan berbagai masalah, antara lain:
- Mesin brebet atau tersendat-sendat: Karena ECU menerima informasi yang salah tentang posisi throttle, campuran bahan bakar dan udara menjadi tidak ideal.
- Idle tidak stabil atau mati mendadak: ECU kesulitan mengatur putaran mesin saat idle.
- Akselerasi lemot atau hilang tenaga: Mesin tidak merespon dengan baik saat gas dibuka.
- Boros bahan bakar: ECU menyemprotkan terlalu banyak bahan bakar karena informasi yang salah dari TPS.
- Lampu indikator malfungsi (MIL) menyala: ECU mendeteksi adanya masalah pada sistem injeksi.
2. Anatomi Soket Sensor TPS Vario 125

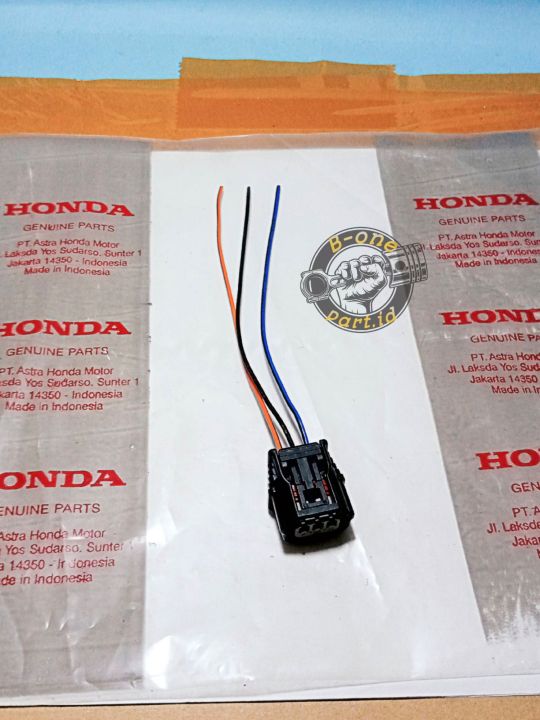

Soket sensor TPS Vario 125 adalah konektor yang menghubungkan sensor TPS dengan sistem kelistrikan motor. Soket ini berfungsi sebagai perantara yang memastikan sinyal dari sensor TPS dapat tersampaikan dengan baik ke ECU.
-
Identifikasi Pin dan Fungsinya: Soket sensor TPS Vario 125 biasanya memiliki tiga pin, masing-masing dengan fungsi yang berbeda:
- Pin 1: Tegangan Referensi (5V): Pin ini menyediakan tegangan 5V dari ECU ke sensor TPS.
- Pin 2: Ground (Massa): Pin ini menghubungkan sensor TPS ke ground (massa) motor.
- Pin 3: Sinyal Output: Pin ini mengirimkan sinyal tegangan dari sensor TPS ke ECU, yang merepresentasikan posisi throttle.
-
Material dan Konstruksi Soket: Soket sensor TPS biasanya terbuat dari plastik tahan panas dan korosi. Pin-pin di dalam soket terbuat dari logam konduktif seperti tembaga atau kuningan untuk memastikan kontak listrik yang baik. Desain soket juga dirancang untuk melindungi koneksi dari air dan debu.
-
Letak Soket Sensor TPS pada Vario 125: Soket sensor TPS Vario 125 biasanya terletak di dekat throttle body, tempat sensor TPS terpasang. Anda dapat menemukannya dengan mengikuti kabel yang terhubung ke sensor TPS. Lokasinya mungkin sedikit berbeda tergantung pada tahun pembuatan Vario 125 Anda.
3. Masalah Umum pada Soket Sensor TPS Vario 125
Soket sensor TPS, meski sederhana, rentan terhadap beberapa masalah yang dapat mengganggu kinerjanya.
-
Koneksi Longgar atau Korosi: Seiring waktu, getaran dan perubahan suhu dapat menyebabkan koneksi di dalam soket menjadi longgar. Kelembaban dan kotoran juga dapat menyebabkan korosi pada pin-pin soket, menghambat aliran listrik.
-
Kabel Putus atau Terkelupas: Kabel yang terhubung ke soket dapat putus akibat terjepit, tertarik, atau digigit hewan pengerat. Kabel yang terkelupas juga dapat menyebabkan korsleting.
-
Kerusakan Fisik pada Soket: Soket dapat retak atau pecah akibat benturan atau panas berlebih. Kerusakan fisik ini dapat menyebabkan pin-pin soket menjadi longgar atau bahkan lepas.
4. Gejala Kerusakan Soket Sensor TPS: Deteksi Dini Lebih Baik
Mendeteksi gejala kerusakan soket sensor TPS sejak dini sangat penting untuk mencegah masalah yang lebih serius.
- Mesin Brebet atau Tersendat-sendat: Ini adalah gejala umum dari masalah pada sistem injeksi, termasuk soket sensor TPS yang bermasalah.
- Idle Tidak Stabil atau Mati Mendadak: Jika soket tidak mengirimkan sinyal yang stabil ke ECU, putaran mesin saat idle bisa naik turun tidak teratur atau bahkan mati mendadak.
- Akselerasi Lemot atau Hilang Tenaga: Motor terasa kurang responsif saat gas dibuka, atau bahkan kehilangan tenaga saat menanjak.
- Lampu Indikator Malfungsi Menyala (MIL): Lampu MIL pada dashboard akan menyala sebagai tanda adanya masalah pada sistem injeksi. Namun, perlu diingat bahwa lampu MIL menyala tidak selalu berarti masalahnya ada pada soket sensor TPS. Perlu dilakukan pemeriksaan lebih lanjut.
5. Diagnosa Kerusakan Soket Sensor TPS: Langkah Demi Langkah
Diagnosa yang tepat akan membantu Anda menemukan sumber masalah dengan cepat dan akurat.
-
Pemeriksaan Visual: Cari Tanda Fisik Kerusakan: Periksa soket secara visual untuk melihat apakah ada tanda-tanda kerusakan fisik seperti retak, pecah, atau korosi. Periksa juga kondisi kabel yang terhubung ke soket, apakah ada yang putus atau terkelupas.
-
Pengukuran Tegangan dan Resistansi dengan Multimeter: Gunakan multimeter untuk mengukur tegangan pada pin-pin soket saat kunci kontak ON. Pastikan tegangan referensi (5V) hadir. Ukur juga resistansi sensor TPS saat throttle dibuka dan ditutup. Nilai resistansi harus berubah secara bertahap dan tidak boleh ada lonjakan atau penurunan yang drastis.
-
Penggunaan Scanner untuk Membaca Kode Error: Jika lampu MIL menyala, gunakan scanner untuk membaca kode error yang tersimpan di ECU. Kode error ini dapat memberikan petunjuk tentang masalah yang terjadi pada sistem injeksi, termasuk masalah yang terkait dengan sensor TPS dan soketnya. Kode error yang umum terkait dengan TPS adalah P0120, P0121, P0122, P0123.
6. Memperbaiki Soket Sensor TPS Vario 125: Panduan Praktis
Setelah diagnosa dilakukan, Anda dapat mencoba memperbaiki soket sensor TPS sendiri jika kerusakannya tidak terlalu parah.
-
Membersihkan Soket dari Korosi: Gunakan sikat kawat halus atau amplas kecil untuk membersihkan pin-pin soket dari korosi. Semprotkan cairan pembersih kontak elektronik untuk melarutkan kotoran dan korosi yang membandel.
-
Mengencangkan Koneksi yang Longgar: Gunakan tang kecil untuk menjepit pin-pin soket agar koneksinya lebih rapat. Pastikan pin-pin tersebut terpasang dengan kuat di dalam soket.
-
Menyambung Kabel yang Putus atau Mengganti Kabel: Jika kabel putus, sambung kembali dengan menggunakan konektor kabel atau solder. Jika kabel terkelupas, bungkus dengan isolasi kabel. Jika kabel sudah terlalu rusak, sebaiknya ganti dengan kabel baru.
-
Mengganti Soket yang Rusak: Jika soket rusak parah, sebaiknya ganti dengan soket baru. Pastikan soket yang Anda beli sesuai dengan spesifikasi Vario 125 Anda.
7. Tips Perawatan Soket Sensor TPS untuk Mencegah Masalah
Mencegah lebih baik daripada mengobati. Berikut adalah beberapa tips perawatan untuk menjaga soket sensor TPS tetap dalam kondisi baik:
- Rutin Memeriksa Kondisi Soket: Periksa kondisi soket secara berkala saat melakukan servis rutin motor.
- Melindungi Soket dari Air dan Debu: Gunakan grease khusus untuk melindungi soket dari air dan debu.
- Menggunakan Cairan Pembersih Kontak Elektronik: Semprotkan cairan pembersih kontak elektronik secara berkala untuk membersihkan pin-pin soket dan mencegah korosi.
8. Mitos dan Fakta Seputar Sensor TPS dan Soketnya
Banyak mitos yang beredar seputar sensor TPS dan soketnya. Mari kita luruskan:
- Mitos: Membersihkan sensor TPS dengan bensin akan membuatnya lebih baik. Fakta: Bensin dapat merusak sensor TPS. Gunakan cairan pembersih kontak elektronik yang aman untuk komponen elektronik.
- Mitos: Soket sensor TPS tidak perlu diperhatikan, yang penting sensornya saja. Fakta: Soket sensor TPS sama pentingnya dengan sensor itu sendiri. Koneksi yang buruk pada soket dapat menyebabkan masalah yang sama dengan sensor yang rusak.
9. Alternatif dan Modifikasi: Meningkatkan Performa (dengan Hati-hati)
- Penggantian Sensor TPS Aftermarket: Ada sensor TPS aftermarket yang diklaim dapat meningkatkan performa motor. Namun, perlu diingat bahwa tidak semua sensor aftermarket memiliki kualitas yang sama dengan sensor original. Pastikan Anda memilih sensor yang berkualitas dan sesuai dengan spesifikasi Vario 125 Anda.
- Modifikasi Soket (dengan Pertimbangan Matang): Beberapa orang memodifikasi soket sensor TPS untuk meningkatkan koneksi atau menggunakan sensor TPS dari motor lain. Modifikasi ini perlu dilakukan dengan hati-hati dan mempertimbangkan risiko yang mungkin terjadi.
10. Kesimpulan: Soket Sensor TPS, Komponen Kecil dengan Dampak Besar
Soket sensor TPS Vario 125, meskipun terlihat kecil dan sederhana, memegang peranan yang sangat penting dalam sistem injeksi bahan bakar. Pemahaman yang baik tentang fungsi, masalah umum, dan solusi yang tepat dapat membantu Anda menjaga performa motor tetap optimal dan mencegah masalah yang lebih serius. Jangan abaikan komponen kecil ini, karena dampaknya bisa sangat besar!
