Mengungkap Misteri Tegangan TPS Vario 125: Panduan Lengkap untuk Diagnosis dan Optimasi

Sensor TPS (Throttle Position Sensor) adalah komponen krusial dalam sistem injeksi bahan bakar (Fuel Injection/FI) pada sepeda motor Vario 125. Sensor ini bertugas memberikan informasi akurat tentang posisi throttle (katup gas) kepada Engine Control Unit (ECU). Informasi ini sangat penting agar ECU dapat menghitung dan mengatur jumlah bahan bakar yang diinjeksikan ke dalam ruang bakar, serta menentukan timing pengapian yang tepat. Dengan kata lain, TPS adalah mata dan telinga ECU dalam mengendalikan performa mesin.

Jika sensor TPS bermasalah, dampaknya bisa sangat signifikan. Mulai dari gejala mesin tersendat-sendat, susah langsam (idle tidak stabil), boros bahan bakar, bahkan sampai mesin mati mendadak. Oleh karena itu, memahami cara kerja TPS dan cara mengukur tegangannya adalah keterampilan penting bagi pemilik Vario 125 yang ingin melakukan perawatan mandiri atau mendiagnosis masalah pada sistem injeksi.

Daftar Isi

Mengapa Pengukuran Tegangan TPS Penting?

Pengukuran tegangan TPS adalah cara paling langsung untuk mengetahui apakah sensor ini bekerja dengan benar. Sensor TPS menghasilkan tegangan yang bervariasi seiring dengan perubahan posisi throttle. ECU menggunakan tegangan ini sebagai acuan untuk mengatur suplai bahan bakar dan timing pengapian. Jika tegangan yang dihasilkan tidak sesuai dengan spesifikasi, ECU akan menerima informasi yang salah, dan performa mesin akan terganggu.

Struktur Artikel

Artikel ini akan membahas secara mendalam tentang sensor TPS pada Vario 125, meliputi:

Apa itu Sensor TPS dan Fungsinya pada Vario 125?
Jenis-Jenis Sensor TPS (Potensiometer vs. Efek Hall)
Cara Kerja Sensor TPS pada Vario 125
Gejala Kerusakan Sensor TPS pada Vario 125
Alat dan Bahan yang Dibutuhkan untuk Mengukur Tegangan TPS
Langkah-Langkah Mengukur Tegangan TPS Vario 125 dengan Multimeter
Interpretasi Hasil Pengukuran Tegangan TPS
Penyetelan Ulang (Reset) TPS Vario 125
Tips dan Trik Mengatasi Masalah Pengukuran TPS
Pencegahan Kerusakan Sensor TPS
FAQ (Frequently Asked Questions) tentang Sensor TPS Vario 125

1. Apa itu Sensor TPS dan Fungsinya pada Vario 125?

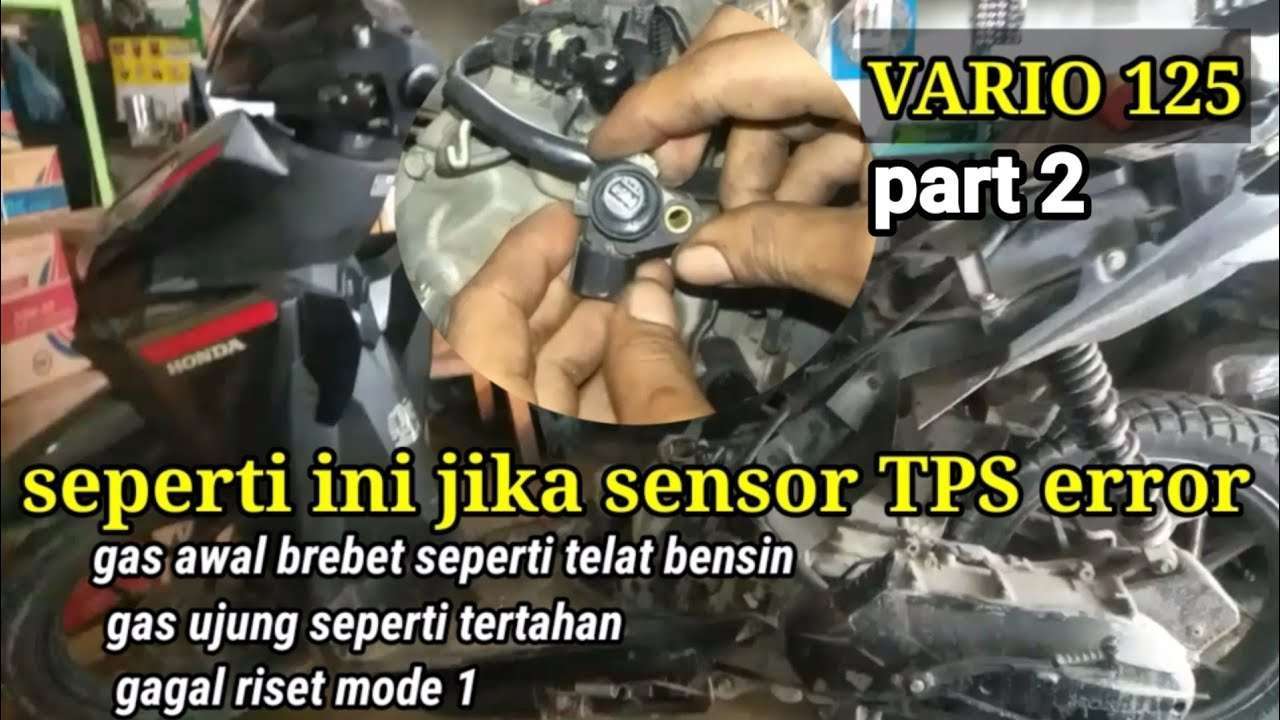

Seperti yang telah disebutkan, TPS adalah sensor yang mengukur posisi katup throttle. Pada Vario 125, sensor TPS terpasang pada throttle body. Tugas utamanya adalah:

Memberikan Informasi Posisi Throttle: Mengirimkan data tentang seberapa besar katup throttle terbuka. Informasi ini sangat penting untuk menentukan berapa banyak udara yang masuk ke mesin.
Mengoptimalkan Suplai Bahan Bakar: Berdasarkan informasi posisi throttle, ECU akan menghitung jumlah bahan bakar yang dibutuhkan untuk menghasilkan campuran udara-bahan bakar yang ideal.
Mengatur Timing Pengapian: Informasi dari TPS juga digunakan untuk menentukan waktu yang tepat untuk memicu busi, sehingga pembakaran terjadi secara efisien.
Mengontrol Fitur Tambahan: Pada beberapa model, informasi TPS juga digunakan untuk mengontrol fitur seperti idle speed control (ISC) dan sistem percepatan.

Baca Lainnya Jangan Sampai Kantong Jebol! Ini Panduan Servis Rutin Vario 125 di AHASS: Biaya, Jadwal, dan Tips Hemat!

Tanpa TPS yang berfungsi dengan baik, ECU tidak dapat mengoptimalkan kinerja mesin, yang dapat menyebabkan berbagai masalah performa.

2. Jenis-Jenis Sensor TPS (Potensiometer vs. Efek Hall)

Secara umum, ada dua jenis utama sensor TPS yang digunakan pada sepeda motor:

Potensiometer: Jenis ini menggunakan resistor variabel (potensiometer) yang terhubung ke katup throttle. Saat throttle diputar, posisi wiper pada potensiometer berubah, mengubah resistansi dan menghasilkan tegangan yang bervariasi. Jenis ini adalah yang paling umum dan biasanya digunakan pada Vario 125.
Efek Hall: Jenis ini menggunakan sensor efek Hall yang mendeteksi perubahan medan magnet yang disebabkan oleh pergerakan throttle. Sensor efek Hall menghasilkan sinyal tegangan berdasarkan kekuatan medan magnet. Jenis ini biasanya lebih mahal dan lebih akurat daripada potensiometer, tetapi jarang ditemukan pada motor matic entry-level seperti Vario 125.

Bagaimana Cara Mengetahui Jenis TPS yang Digunakan pada Vario 125?

Biasanya, Anda dapat mengetahui jenis TPS dengan melihat secara fisik sensor tersebut. Sensor potensiometer biasanya memiliki tiga kabel:

VCC (Voltage Common Collector): Sumber tegangan (biasanya 5V).
GND (Ground): Ground atau massa.
Signal: Output tegangan yang bervariasi sesuai posisi throttle.

Sensor efek Hall mungkin memiliki lebih dari tiga kabel, tergantung pada desainnya. Jika Anda tidak yakin, konsultasikan dengan manual servis Vario 125 atau cari informasi online berdasarkan nomor part sensor. Pada umumnya, Vario 125 menggunakan sensor TPS tipe potensiometer.

3. Cara Kerja Sensor TPS pada Vario 125

Sensor TPS pada Vario 125 bekerja berdasarkan prinsip potensiometer. Ketika katup throttle diputar, sebuah tuas atau poros yang terhubung ke katup throttle akan memutar wiper pada potensiometer. Perubahan posisi wiper ini akan mengubah resistansi antara wiper dan terminal VCC atau GND, sehingga menghasilkan perubahan tegangan pada terminal signal.

ECU akan membaca tegangan ini dan menafsirkannya sebagai posisi throttle. Misalnya, tegangan 0.5V mungkin menunjukkan bahwa throttle tertutup sepenuhnya (idle), sedangkan tegangan 4.5V mungkin menunjukkan bahwa throttle terbuka penuh (full throttle). ECU kemudian akan menggunakan informasi ini untuk mengatur suplai bahan bakar dan timing pengapian sesuai dengan kebutuhan mesin.

4. Gejala Kerusakan Sensor TPS pada Vario 125

Berikut adalah beberapa gejala umum yang dapat mengindikasikan masalah pada sensor TPS Vario 125:

Idle Tidak Stabil (Langsam Kasar): Mesin sulit mempertahankan putaran idle yang stabil. RPM mesin mungkin naik turun secara tidak teratur.
Mesin Tersendat-Sendat: Akselerasi tidak mulus. Mesin terasa tersendat atau brebet saat pedal gas ditekan.
Boros Bahan Bakar: ECU menerima informasi yang salah tentang posisi throttle, sehingga menyuntikkan terlalu banyak bahan bakar.
Susah Starter: Mesin sulit dihidupkan, terutama saat dingin.
Mesin Mati Mendadak: Mesin tiba-tiba mati saat berjalan atau saat berhenti.
Lampu Indikator MIL (Malfunction Indicator Lamp) Menyala: ECU mendeteksi masalah pada sensor TPS dan menyalakan lampu indikator MIL di panel instrumen.
Kode Error pada Scanner: Jika Anda menggunakan scanner OBD (On-Board Diagnostics), Anda mungkin menemukan kode error yang terkait dengan sensor TPS, seperti P0120 (Throttle Position Sensor Circuit Malfunction) atau P0121 (Throttle Position Sensor Circuit Range/Performance Problem).

Baca Lainnya Striping Vario 125: Mengulik Gaya dan Performa

Jika Anda mengalami salah satu atau beberapa gejala di atas, ada kemungkinan sensor TPS pada Vario 125 Anda bermasalah.

5. Alat dan Bahan yang Dibutuhkan untuk Mengukur Tegangan TPS

Sebelum memulai pengukuran, pastikan Anda memiliki alat dan bahan berikut:

Multimeter: Alat untuk mengukur tegangan, arus, dan resistansi listrik. Pilih multimeter digital yang memiliki akurasi yang baik.
Obeng: Untuk membuka cover atau panel yang menghalangi akses ke sensor TPS.
Kunci-kunci: Mungkin dibutuhkan untuk membuka bagian lain jika diperlukan.
Manual Servis Vario 125 (Opsional): Berguna untuk mengetahui lokasi sensor TPS, diagram pengkabelan, dan spesifikasi tegangan yang benar.
Jarum Pentul atau Probe Pengukur Tipis (Opsional): Untuk mengukur tegangan pada terminal kabel tanpa merusak isolasi kabel.
Kain Lap: Untuk membersihkan sensor TPS jika kotor.

6. Langkah-Langkah Mengukur Tegangan TPS Vario 125 dengan Multimeter

Berikut adalah langkah-langkah detail untuk mengukur tegangan TPS Vario 125:

Persiapan:
- Pastikan mesin dalam keadaan mati dan kunci kontak OFF.
- Lepaskan cover atau panel yang menghalangi akses ke sensor TPS. Biasanya, sensor TPS terletak di throttle body.
Identifikasi Kabel TPS:
- Identifikasi tiga kabel pada sensor TPS: VCC (biasanya merah atau oranye), GND (biasanya hitam atau hijau), dan Signal (biasanya warna lain).
- Lihat diagram pengkabelan di manual servis Vario 125 jika Anda tidak yakin.
Pengukuran Tegangan VCC:
- Set multimeter ke mode pengukuran tegangan DC (VDC).
- Hubungkan probe merah multimeter ke kabel VCC pada sensor TPS.
- Hubungkan probe hitam multimeter ke ground (massa) pada rangka motor.
- Putar kunci kontak ke posisi ON (tanpa menghidupkan mesin).
- Baca tegangan yang ditampilkan pada multimeter. Tegangan VCC seharusnya sekitar 5V. Jika tidak ada tegangan atau tegangannya jauh dari 5V, periksa sekring, kabel, dan konektor yang terkait dengan sensor TPS.
Pengukuran Tegangan Signal saat Throttle Tertutup:
- Pastikan kunci kontak masih dalam posisi ON (tanpa menghidupkan mesin).
- Hubungkan probe merah multimeter ke kabel Signal pada sensor TPS.
- Hubungkan probe hitam multimeter ke ground (massa) pada rangka motor.
- Pastikan throttle dalam posisi tertutup penuh (idle).
- Baca tegangan yang ditampilkan pada multimeter. Tegangan signal saat throttle tertutup (idle) biasanya berkisar antara 0.3V hingga 1.0V. Lihat manual servis Vario 125 untuk spesifikasi tegangan yang tepat.
Pengukuran Tegangan Signal saat Throttle Terbuka Penuh:
- Pastikan kunci kontak masih dalam posisi ON (tanpa menghidupkan mesin).
- Buka throttle secara perlahan hingga terbuka penuh.
- Baca tegangan yang ditampilkan pada multimeter. Tegangan signal saat throttle terbuka penuh biasanya berkisar antara 3.5V hingga 4.8V. Lihat manual servis Vario 125 untuk spesifikasi tegangan yang tepat.
Periksa Perubahan Tegangan yang Halus:
- Saat Anda membuka throttle secara perlahan dari posisi tertutup hingga terbuka penuh, perhatikan apakah tegangan pada multimeter berubah secara halus dan bertahap. Jika tegangan melonjak atau menunjukkan nilai yang tidak stabil, ini bisa mengindikasikan adanya masalah pada potensiometer di dalam sensor TPS.

Baca Lainnya Mengungkap Rahasia di Balik Rasio Kompresi Honda Vario 125 Terbaru

7. Interpretasi Hasil Pengukuran Tegangan TPS

Setelah melakukan pengukuran, interpretasikan hasilnya dengan cermat:

Tegangan VCC Tidak Sesuai: Jika tegangan VCC tidak sekitar 5V, ada kemungkinan masalah pada sumber tegangan ECU atau kabel yang putus.
Tegangan Signal di Luar Rentang: Jika tegangan signal saat throttle tertutup atau terbuka penuh berada di luar rentang spesifikasi, sensor TPS mungkin perlu disetel ulang atau diganti.
Perubahan Tegangan Tidak Halus: Jika perubahan tegangan saat throttle dibuka tidak halus, sensor TPS mungkin kotor atau rusak.
Tidak Ada Perubahan Tegangan: Jika tegangan signal tidak berubah sama sekali saat throttle dibuka, sensor TPS kemungkinan besar rusak dan perlu diganti.

8. Penyetelan Ulang (Reset) TPS Vario 125

Setelah penggantian sensor TPS, penyetelan ulang (reset) TPS mungkin diperlukan agar ECU dapat mempelajari posisi throttle yang baru. Proses reset TPS bervariasi tergantung pada model Vario 125. Beberapa model mungkin memerlukan penggunaan scanner OBD khusus, sementara model lain mungkin dapat direset secara manual dengan mengikuti urutan tertentu pada kunci kontak dan throttle. Konsultasikan dengan manual servis Vario 125 untuk mengetahui prosedur reset TPS yang tepat.

9. Tips dan Trik Mengatasi Masalah Pengukuran TPS

Periksa Konektor: Pastikan konektor pada sensor TPS terpasang dengan benar dan tidak ada pin yang bengkok atau korosi.
Bersihkan Sensor TPS: Jika sensor TPS kotor, bersihkan dengan kain lap bersih dan cairan pembersih kontak.
Gunakan Probe Pengukur Tipis: Gunakan jarum pentul atau probe pengukur tipis untuk mengukur tegangan pada terminal kabel tanpa merusak isolasi kabel.
Periksa Kabel: Periksa kabel-kabel yang terhubung ke sensor TPS untuk memastikan tidak ada kabel yang putus atau terkelupas.
Gunakan Scanner OBD: Jika Anda memiliki scanner OBD, gunakan untuk membaca kode error dan data live dari sensor TPS.

10. Pencegahan Kerusakan Sensor TPS

Hindari Mencuci Motor dengan Air Bertekanan Tinggi: Air bertekanan tinggi dapat merusak sensor TPS.
Periksa Kondisi Filter Udara: Filter udara yang kotor dapat menyebabkan penumpukan kotoran pada throttle body dan sensor TPS.
Gunakan Bahan Bakar Berkualitas: Bahan bakar berkualitas rendah dapat meninggalkan residu yang dapat mengganggu kinerja sensor TPS.
Lakukan Servis Rutin: Lakukan servis rutin sesuai dengan jadwal yang direkomendasikan oleh pabrikan.

11. FAQ (Frequently Asked Questions) tentang Sensor TPS Vario 125

Berapa Harga Sensor TPS Vario 125? Harga sensor TPS bervariasi tergantung pada merek dan tempat pembelian.
Bisakah Saya Mengganti Sensor TPS Sendiri? Ya, Anda bisa mengganti sensor TPS sendiri jika Anda memiliki peralatan dan pengetahuan yang cukup. Namun, pastikan Anda mengikuti prosedur yang benar dan berhati-hati agar tidak merusak komponen lain.
Apakah Semua Vario 125 Menggunakan Sensor TPS yang Sama? Tidak, beberapa model Vario 125 mungkin menggunakan sensor TPS yang berbeda. Pastikan Anda membeli sensor TPS yang sesuai dengan model Vario 125 Anda.
Apa yang Terjadi Jika Saya Tidak Melakukan Reset TPS Setelah Mengganti Sensor? ECU mungkin tidak dapat mempelajari posisi throttle yang baru, yang dapat menyebabkan masalah performa.

Dengan memahami cara kerja sensor TPS dan cara mengukur tegangannya, Anda akan lebih siap untuk mendiagnosis dan mengatasi masalah pada sistem injeksi bahan bakar Vario 125 Anda. Ingatlah untuk selalu merujuk pada manual servis Vario 125 untuk mendapatkan informasi yang akurat dan spesifik. Semoga artikel ini bermanfaat!
