Sensor TPS (Throttle Position Sensor) pada Vario 125, atau sepeda motor injeksi lainnya, adalah komponen krusial yang mengirimkan informasi posisi bukaan throttle ke ECU (Engine Control Unit). ECU kemudian menggunakan data ini untuk menentukan jumlah bahan bakar yang perlu disemprotkan ke ruang bakar. Ketika TPS bermasalah, dampaknya bisa sangat signifikan, mulai dari performa mesin yang buruk hingga konsumsi bahan bakar yang boros. Artikel ini akan membahas secara mendalam tentang masalah TPS Vario 125, penyebabnya, cara mendiagnosisnya, solusi perbaikan, serta tips pencegahan.
Apa itu Sensor TPS dan Mengapa Penting?
Sebelum membahas lebih jauh, mari kita pahami fungsi dan pentingnya sensor TPS.
-
Fungsi Sensor TPS: Sensor TPS adalah potensiometer yang mengubah posisi bukaan throttle menjadi sinyal tegangan. Sinyal ini kemudian dikirimkan ke ECU sebagai informasi tentang seberapa besar pengendara membuka gas.
-
Peran Vital dalam Sistem Injeksi: ECU menggunakan informasi dari TPS, bersama dengan data dari sensor lainnya (seperti sensor suhu mesin, sensor tekanan udara masuk, dan sensor O2), untuk menghitung jumlah bahan bakar yang optimal untuk kondisi mesin saat itu. Tanpa informasi yang akurat dari TPS, ECU tidak dapat melakukan perhitungan yang tepat, yang mengakibatkan masalah performa.
-
Letak Sensor TPS: Pada Vario 125, sensor TPS biasanya terletak pada throttle body, menempel langsung pada poros throttle.
Gejala-Gejala Sensor TPS Vario 125 Bermasalah
Berikut adalah beberapa gejala umum yang menunjukkan bahwa sensor TPS pada Vario 125 Anda mungkin mengalami masalah:
-

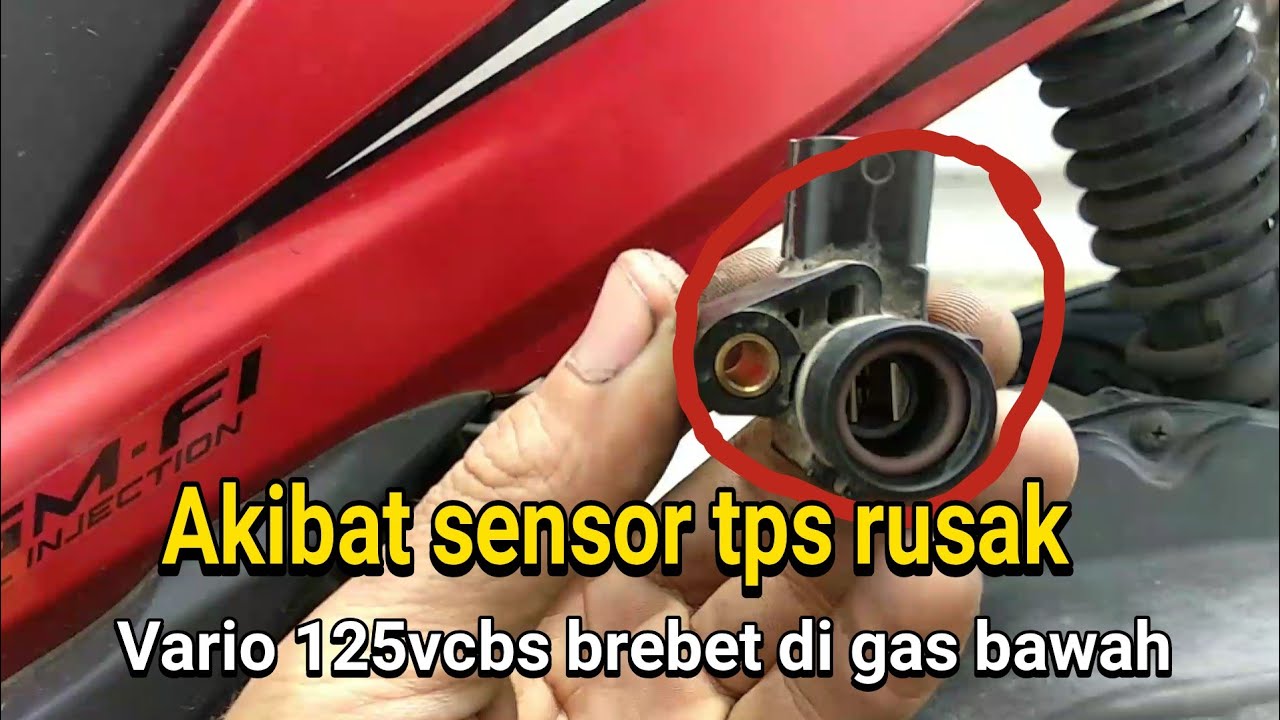

Mesin Tersendat-sendat atau Brebet: Ini adalah gejala yang paling umum. Mesin terasa tidak responsif terhadap putaran gas, terutama pada putaran rendah.
-
Idle Tidak Stabil atau Mati Mendadak: Putaran idle (langsam) bisa naik turun secara tidak teratur, atau bahkan mesin mati mendadak saat idle.
-
Akselerasi Lemot: Motor terasa berat saat berakselerasi, dan membutuhkan waktu lebih lama untuk mencapai kecepatan yang diinginkan.
-
Konsumsi Bahan Bakar Boros: Karena ECU memberikan bahan bakar yang tidak sesuai, konsumsi bahan bakar bisa meningkat secara signifikan.
-
Lampu Indikator MIL Menyala: Pada beberapa kasus, kerusakan TPS dapat memicu lampu indikator MIL (Malfunction Indicator Lamp) pada panel instrumen menyala.
-
Susah Dihidupkan: Terkadang, motor sulit dihidupkan, terutama saat mesin dingin.
-
Perpindahan Gigi Kasar (khusus Vario 125 eSP): Pada model Vario 125 eSP dengan sistem transmisi otomatis, kerusakan TPS dapat menyebabkan perpindahan gigi yang kasar atau tidak mulus.
Penting: Gejala-gejala di atas tidak selalu menunjukkan masalah TPS. Beberapa gejala juga bisa disebabkan oleh masalah lain, seperti busi yang kotor, filter udara yang tersumbat, atau injektor yang bermasalah. Oleh karena itu, diperlukan diagnosis yang tepat untuk memastikan penyebabnya.
Penyebab Umum Kerusakan Sensor TPS Vario 125
Beberapa faktor dapat menyebabkan kerusakan pada sensor TPS Vario 125:
-
Usia Pemakaian: Seperti komponen elektronik lainnya, sensor TPS memiliki umur pakai. Seiring waktu, komponen internal sensor dapat aus atau rusak.
-
Kotoran dan Debu: Debu dan kotoran yang masuk ke dalam sensor dapat mengganggu kinerja potensiometer.
-
Kelembaban: Kelembaban yang tinggi dapat menyebabkan korosi pada komponen internal sensor.
-
Kerusakan Fisik: Benturan atau getaran yang kuat dapat merusak sensor TPS.
-
Tegangan Listrik Tidak Stabil: Tegangan listrik yang tidak stabil dari sistem pengisian dapat merusak komponen elektronik pada sensor.
-
Kualitas Bahan Bakar yang Buruk: Meskipun tidak secara langsung merusak TPS, bahan bakar berkualitas buruk dapat menyebabkan penumpukan karbon pada throttle body, yang pada gilirannya dapat mempengaruhi kinerja TPS.
Mendiagnosis Masalah Sensor TPS Vario 125: Langkah Demi Langkah
Mendiagnosis masalah TPS memerlukan ketelitian dan alat yang tepat. Berikut adalah langkah-langkah yang dapat Anda ikuti:
-
Pemeriksaan Visual:
- Periksa konektor TPS. Pastikan konektor terpasang dengan baik dan tidak ada kabel yang putus atau longgar.
- Periksa kondisi fisik sensor. Cari tanda-tanda kerusakan fisik, seperti retak atau pecah.
- Periksa kebersihan throttle body. Pastikan tidak ada penumpukan karbon atau kotoran yang berlebihan.
-
Pengukuran Tegangan dengan Multimeter:
- Lepaskan konektor TPS.
- Atur multimeter ke skala pengukuran tegangan DC (Direct Current).
- Identifikasi kabel-kabel pada konektor TPS. Biasanya, ada tiga kabel: kabel tegangan referensi (biasanya 5V), kabel ground, dan kabel sinyal.
- Dengan kunci kontak ON dan mesin mati, ukur tegangan antara kabel tegangan referensi dan kabel ground. Tegangan seharusnya sekitar 5V.
- Ukur tegangan antara kabel sinyal dan kabel ground. Tegangan ini seharusnya bervariasi sesuai dengan posisi throttle. Pada posisi throttle tertutup, tegangan biasanya sekitar 0.5V – 1V. Saat throttle dibuka penuh, tegangan seharusnya meningkat hingga sekitar 4V – 4.5V.
- Perhatikan perubahan tegangan saat throttle dibuka dan ditutup secara perlahan. Jika tegangan tidak berubah secara linier atau terdapat lonjakan tegangan yang tidak teratur, kemungkinan besar sensor TPS bermasalah.
-
Penggunaan Scanner (Opsional):
- Jika Anda memiliki scanner yang kompatibel dengan Vario 125, Anda dapat menggunakan scanner untuk membaca data TPS secara langsung.
- Scanner akan menampilkan nilai tegangan TPS, posisi throttle (dalam persentase), dan kode kesalahan (DTC – Diagnostic Trouble Code) yang terkait dengan TPS.
- Dengan menggunakan scanner, Anda dapat melihat apakah nilai TPS sesuai dengan spesifikasi pabrikan.
Interpretasi Hasil Pengukuran:
- Tegangan Referensi Tidak Sesuai (Bukan 5V): Kemungkinan masalah pada ECU atau kabel yang putus/short.
- Tegangan Sinyal Tidak Berubah: Sensor TPS rusak atau kabel sinyal putus.
- Tegangan Sinyal Berubah Tidak Linier: Sensor TPS rusak atau kotor.
- Kode Kesalahan TPS pada Scanner: Mengindikasikan masalah pada sensor TPS atau rangkaiannya. Contoh kode kesalahan yang umum adalah P0122 (Throttle Position Sensor/Switch A Circuit Low Input) dan P0123 (Throttle Position Sensor/Switch A Circuit High Input).
Solusi Perbaikan Sensor TPS Vario 125 Bermasalah
Setelah Anda yakin bahwa sensor TPS adalah penyebab masalah, berikut adalah beberapa solusi yang dapat Anda pertimbangkan:
-
Pembersihan Sensor TPS:
- Jika sensor TPS hanya kotor, Anda dapat mencoba membersihkannya dengan menggunakan cairan pembersih elektrik (contact cleaner).
- Lepaskan sensor TPS dari throttle body.
- Semprotkan cairan pembersih elektrik ke dalam sensor, terutama pada bagian potensiometer.
- Biarkan cairan mengering sepenuhnya sebelum memasang kembali sensor.
- Pastikan untuk tidak menggunakan cairan pembersih yang mengandung pelumas, karena dapat mengganggu kinerja sensor.
-
Penyetelan Ulang Sensor TPS:
- Pada beberapa kasus, sensor TPS mungkin perlu disetel ulang setelah dibersihkan atau diganti.
- Prosedur penyetelan ulang TPS bervariasi tergantung pada model Vario 125. Beberapa model memerlukan penggunaan scanner, sementara model lainnya dapat disetel secara manual dengan mengatur posisi sensor.
- Konsultasikan dengan buku manual servis Vario 125 Anda untuk mengetahui prosedur penyetelan TPS yang benar.
-
Penggantian Sensor TPS:
- Jika sensor TPS rusak parah atau tidak dapat diperbaiki, Anda perlu menggantinya dengan yang baru.
- Pastikan Anda membeli sensor TPS yang sesuai dengan model Vario 125 Anda.
- Ikuti petunjuk pemasangan yang tertera pada buku manual servis Vario 125.
Penting: Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan perbaikan atau penggantian sensor TPS kepada mekanik yang berpengalaman.
Tips Pencegahan Masalah Sensor TPS Vario 125
Mencegah lebih baik daripada mengobati. Berikut adalah beberapa tips untuk mencegah masalah pada sensor TPS Vario 125:
- Rutin Membersihkan Throttle Body: Lakukan pembersihan throttle body secara berkala (setiap 6 bulan atau 1 tahun sekali) untuk mencegah penumpukan karbon dan kotoran yang dapat mengganggu kinerja TPS.
- Gunakan Bahan Bakar Berkualitas: Gunakan bahan bakar berkualitas baik untuk mencegah penumpukan karbon pada throttle body.
- Periksa Kondisi Filter Udara: Filter udara yang kotor dapat menyebabkan kotoran masuk ke dalam throttle body dan merusak sensor TPS. Ganti filter udara secara berkala sesuai dengan rekomendasi pabrikan.
- Hindari Melewati Genangan Air yang Dalam: Air yang masuk ke dalam throttle body dapat merusak sensor TPS.
- Periksa Kondisi Kabel dan Konektor: Pastikan kabel dan konektor TPS dalam kondisi baik dan terpasang dengan benar.
- Lakukan Servis Berkala: Lakukan servis berkala di bengkel resmi atau bengkel terpercaya untuk memastikan semua komponen sistem injeksi berfungsi dengan baik.
Informasi Tambahan: Mengenal Jenis-Jenis Sensor TPS
Ada dua jenis utama sensor TPS yang digunakan pada sepeda motor:
- Sensor TPS Potensiometer: Ini adalah jenis sensor yang paling umum. Sensor ini menggunakan resistor variabel (potensiometer) untuk mengubah posisi throttle menjadi sinyal tegangan.
- Sensor TPS Hall Effect: Sensor ini menggunakan efek Hall untuk mendeteksi posisi throttle. Sensor Hall Effect lebih tahan terhadap kotoran dan getaran dibandingkan dengan sensor potensiometer.
Meskipun prinsip kerjanya berbeda, kedua jenis sensor TPS ini memiliki fungsi yang sama, yaitu mengirimkan informasi posisi throttle ke ECU.
Kesimpulan
Sensor TPS adalah komponen penting dalam sistem injeksi Vario 125. Masalah pada sensor TPS dapat menyebabkan berbagai masalah performa, mulai dari mesin tersendat-sendat hingga konsumsi bahan bakar yang boros. Dengan memahami fungsi sensor TPS, gejala-gejala kerusakan, penyebab kerusakan, dan solusi perbaikan, Anda dapat mendiagnosis dan mengatasi masalah TPS pada Vario 125 Anda. Ingatlah untuk selalu melakukan perawatan berkala dan menggunakan bahan bakar berkualitas baik untuk mencegah masalah pada sensor TPS. Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan perbaikan kepada mekanik yang berpengalaman. Semoga panduan ini bermanfaat!
