Sensor TPS (Throttle Position Sensor) pada Vario 125, seperti halnya pada sepeda motor injeksi lainnya, memegang peranan krusial dalam mengatur suplai bahan bakar dan timing pengapian. Ia bertugas mengirimkan informasi akurat tentang posisi katup throttle ke ECU (Engine Control Unit). ECU kemudian menggunakan informasi ini untuk menentukan jumlah bahan bakar yang perlu disemprotkan dan kapan percikan api harus dinyalakan, memastikan performa mesin optimal dan efisiensi bahan bakar yang baik.
Namun, kabel TPS yang bermasalah dapat mengganggu kinerja sensor, menyebabkan berbagai masalah mulai dari idle yang tidak stabil hingga akselerasi yang buruk. Memahami jalur kabel TPS Vario 125, cara kerjanya, dan potensi masalah yang mungkin timbul adalah kunci untuk mendiagnosa dan memperbaiki masalah tersebut dengan tepat.
I. Mengenal Sensor TPS Vario 125: Fungsi dan Prinsip Kerja
Sebelum membahas jalur kabel, penting untuk memahami terlebih dahulu fungsi dan prinsip kerja sensor TPS itu sendiri.
- Fungsi Utama: Mengukur sudut bukaan katup throttle dan mengirimkan informasi ini ke ECU.
- Prinsip Kerja: Sensor TPS umumnya menggunakan potensiometer (resistor variabel). Katup throttle terhubung ke wiper potensiometer. Ketika katup throttle berputar, wiper bergerak di sepanjang resistor, mengubah nilai resistansi. Perubahan resistansi ini menghasilkan perubahan tegangan, yang dikirimkan ke ECU sebagai sinyal posisi throttle.
- Jenis Sensor TPS: Umumnya, Vario 125 menggunakan sensor TPS tipe linear. Artinya, tegangan output sensor berubah secara linear seiring dengan perubahan sudut bukaan throttle.
II. Jalur Kabel TPS Vario 125: Memetakan Koneksi Penting
Jalur kabel TPS Vario 125 relatif sederhana, tetapi penting untuk dipahami dengan benar. Biasanya, sensor TPS memiliki tiga kabel utama:
- Kabel Power (5V): Menyediakan tegangan referensi 5V dari ECU ke sensor TPS. Kabel ini biasanya berwarna merah/merah-garis. Tegangan ini diperlukan untuk mengoperasikan potensiometer di dalam sensor.
- Kabel Ground (Massa): Menyediakan ground (massa) untuk sensor TPS. Kabel ini biasanya berwarna hijau/hijau-garis. Ground yang baik sangat penting untuk memastikan pembacaan sensor yang akurat.
- Kabel Sinyal: Mengirimkan sinyal tegangan yang bervariasi ke ECU, mewakili posisi katup throttle. Kabel ini biasanya berwarna kuning/kuning-garis atau biru/biru-garis, tergantung pada model dan tahun pembuatan. Tegangan pada kabel ini akan meningkat seiring dengan bertambahnya bukaan throttle.
Penting: Warna kabel dapat sedikit berbeda tergantung pada model dan tahun pembuatan Vario 125. Selalu periksa skema kabel yang spesifik untuk motor Anda. Skema kabel biasanya terdapat di buku manual servis (workshop manual).
Diagram Jalur Kabel TPS (Contoh):
(Maaf, saya tidak bisa membuat diagram visual disini. Namun, saya akan jelaskan dengan detail)
- Sumber Daya (ECU): Kabel Power (misalnya Merah/Merah-Garis) berasal dari ECU, memberikan tegangan 5V ke sensor TPS.
- Ground (ECU): Kabel Ground (misalnya Hijau/Hijau-Garis) juga berasal dari ECU, menyediakan ground untuk sensor TPS.
- Sinyal (ECU): Kabel Sinyal (misalnya Kuning/Kuning-Garis) mengirimkan sinyal tegangan balik ke ECU, memberitahukan posisi throttle.

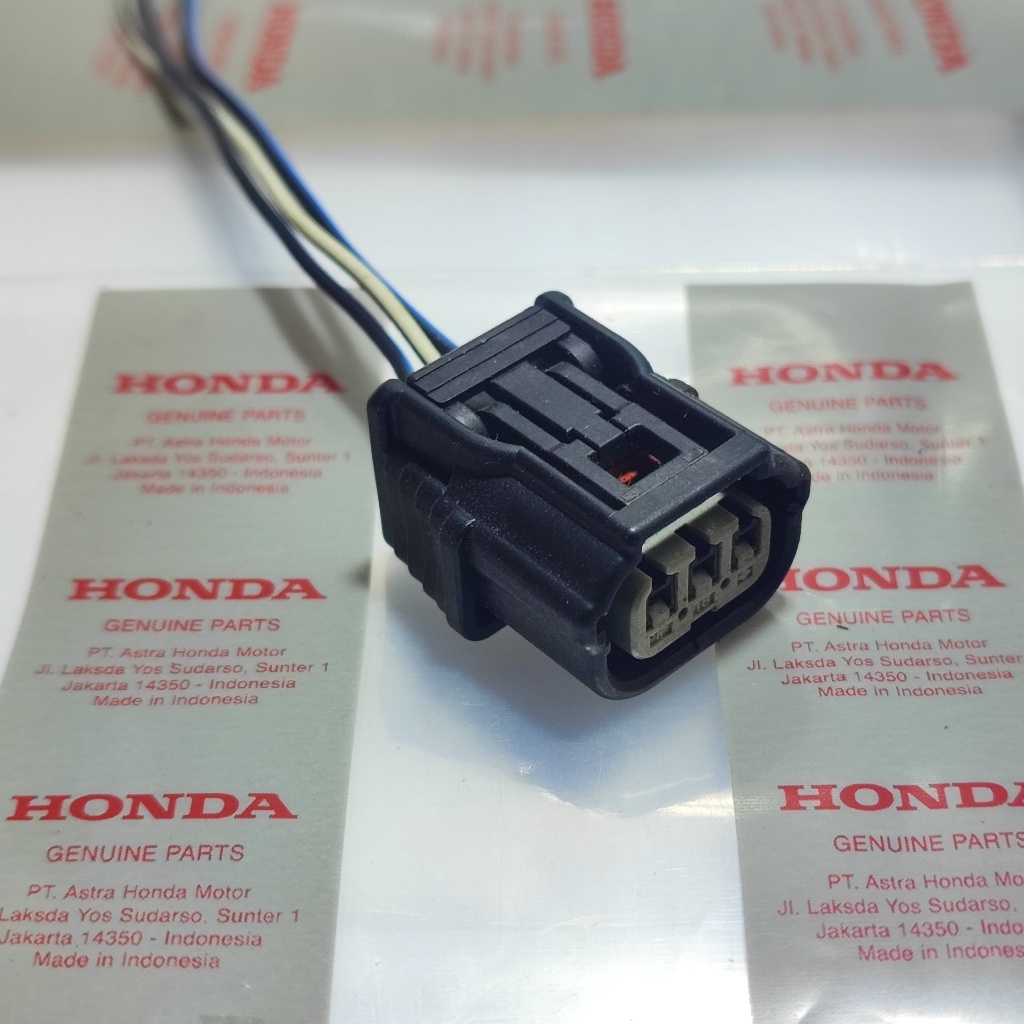

Ketiga kabel ini biasanya terhubung ke konektor yang kemudian dicolokkan ke sensor TPS. Konektor ini penting karena memudahkan proses pelepasan dan pemasangan sensor saat perawatan atau penggantian.
III. Diagnosa Masalah pada Jalur Kabel TPS: Gejala dan Penyebab
Masalah pada jalur kabel TPS dapat menyebabkan berbagai gejala yang mengganggu performa motor. Berikut adalah beberapa gejala umum dan potensi penyebabnya:
- Idle Tidak Stabil atau Kasar: Jika kabel sinyal terputus atau mengalami korsleting, ECU mungkin menerima informasi yang salah tentang posisi throttle, menyebabkan idle yang tidak stabil atau bahkan mati mendadak.
- Penyebab: Kabel sinyal terputus, konektor longgar, korsleting kabel, atau sensor TPS yang rusak.
- Akselerasi yang Buruk atau Tersendat: Jika kabel sinyal memberikan sinyal yang tidak akurat, ECU mungkin tidak memberikan jumlah bahan bakar yang tepat saat akselerasi, menyebabkan akselerasi yang buruk atau tersendat.
- Penyebab: Kabel sinyal yang aus atau terkorosi, konektor yang kotor, sensor TPS yang tidak terkalibrasi dengan benar.
- Lampu Indikator MIL (Malfunction Indicator Lamp) Menyala: ECU mendeteksi adanya masalah pada sensor TPS atau jalur kabelnya dan menyalakan lampu indikator MIL (check engine light). Kode kesalahan (DTC – Diagnostic Trouble Code) yang terkait dengan TPS akan disimpan dalam memori ECU.
- Penyebab: Berbagai masalah pada jalur kabel atau sensor TPS itu sendiri. Perlu dilakukan pembacaan kode kesalahan untuk mengetahui penyebab pastinya.
- Boros Bahan Bakar: Jika sensor TPS memberikan informasi yang salah tentang posisi throttle, ECU mungkin menyemprotkan terlalu banyak bahan bakar, menyebabkan boros bahan bakar.
- Penyebab: Sensor TPS yang rusak atau tidak terkalibrasi, jalur kabel yang bermasalah (misalnya, korsleting yang menyebabkan sinyal tegangan selalu tinggi).
- Susah Dihidupkan: Dalam beberapa kasus, masalah pada sensor TPS atau jalur kabelnya dapat menyebabkan motor sulit dihidupkan, terutama saat mesin dingin.
- Penyebab: Sinyal TPS yang tidak akurat dapat mengganggu proses starting awal.
IV. Langkah-langkah Pemeriksaan Jalur Kabel TPS Vario 125
Berikut adalah langkah-langkah sistematis untuk memeriksa jalur kabel TPS Vario 125:
-
Pemeriksaan Visual:
- Periksa konektor TPS: Pastikan konektor terpasang dengan kencang dan tidak ada pin yang bengkok atau rusak. Bersihkan konektor jika kotor atau berkarat dengan contact cleaner.
- Periksa kondisi kabel: Cari tanda-tanda kabel yang terkelupas, retak, atau tertekuk tajam. Perhatikan juga apakah ada tanda-tanda gigitan hewan pengerat.
- Periksa jalur kabel: Pastikan kabel TPS tidak terhimpit atau bersentuhan dengan bagian mesin yang panas.
-
Pemeriksaan Tegangan:
- Gunakan multimeter untuk mengukur tegangan pada kabel power (5V) saat kunci kontak ON. Pastikan tegangan stabil dan sesuai dengan spesifikasi (biasanya 5V +/- 0.2V).
- Ukur tegangan pada kabel sinyal dengan multimeter saat kunci kontak ON dan throttle dalam posisi tertutup (idle). Catat nilai tegangan tersebut. Nilai ini biasanya sekitar 0.5V – 1.0V, tergantung pada model Vario 125.
- Buka throttle secara perlahan dan perhatikan perubahan tegangan pada kabel sinyal. Tegangan harus meningkat secara linear seiring dengan bertambahnya bukaan throttle. Pastikan tidak ada lompatan atau penurunan tegangan yang tidak wajar.
-
Pemeriksaan Kontinuitas:
- Gunakan multimeter dalam mode kontinuitas untuk memeriksa apakah kabel ground terhubung dengan baik ke massa. Pastikan tidak ada hambatan yang signifikan.
- Periksa kontinuitas pada kabel sinyal dari konektor TPS hingga ke ECU. Pastikan tidak ada kabel yang putus di tengah jalan.
-
Pembacaan Kode Kesalahan (DTC):
- Gunakan alat pemindai (scanner) yang kompatibel dengan sistem injeksi Vario 125 untuk membaca kode kesalahan (DTC) yang tersimpan dalam memori ECU. Kode kesalahan ini dapat memberikan petunjuk yang lebih spesifik tentang masalah yang terjadi pada sensor TPS atau jalur kabelnya.
V. Tips dan Trik Perbaikan Jalur Kabel TPS
- Gunakan skema kabel yang tepat: Selalu gunakan skema kabel yang sesuai dengan model dan tahun pembuatan Vario 125 Anda untuk memastikan koneksi yang benar.
- Gunakan contact cleaner: Bersihkan konektor dengan contact cleaner untuk menghilangkan kotoran dan korosi yang dapat mengganggu koneksi listrik.
- Gunakan selotip listrik berkualitas: Jika Anda perlu menyambung kabel, gunakan selotip listrik berkualitas tinggi untuk melindungi sambungan dari kelembaban dan korosi.
- Periksa ulang semua koneksi: Setelah melakukan perbaikan, periksa ulang semua koneksi untuk memastikan semuanya terpasang dengan kencang dan benar.
- Kalibrasi sensor TPS (jika diperlukan): Beberapa model Vario 125 mungkin memerlukan kalibrasi sensor TPS setelah penggantian atau perbaikan. Ikuti prosedur kalibrasi yang direkomendasikan dalam buku manual servis.
VI. Kapan Harus Mengganti Sensor TPS?
Jika setelah melakukan semua pemeriksaan dan perbaikan pada jalur kabel, masalah masih belum teratasi, kemungkinan besar sensor TPS itu sendiri yang rusak dan perlu diganti. Pertimbangkan untuk mengganti sensor TPS jika:
- Tegangan output sensor tidak berubah secara linear seiring dengan perubahan bukaan throttle.
- Sensor memberikan nilai tegangan yang tidak wajar, bahkan setelah dikalibrasi.
- Sensor menunjukkan tanda-tanda kerusakan fisik, seperti retak atau pecah.
VII. Kesimpulan
Memahami jalur kabel TPS Vario 125 adalah langkah penting dalam mendiagnosa dan memperbaiki masalah yang terkait dengan sensor ini. Dengan mengikuti panduan ini, Anda dapat melakukan pemeriksaan dan perbaikan dasar pada jalur kabel TPS, menghemat biaya perbaikan di bengkel. Namun, jika Anda tidak yakin dengan kemampuan Anda, selalu disarankan untuk berkonsultasi dengan mekanik profesional. Dengan perawatan yang tepat, Anda dapat memastikan sensor TPS berfungsi dengan baik dan menjaga performa optimal Vario 125 Anda.
