Panduan Kalibrasi Sensor TPS Vario 125 Manual: Optimalisasi Performa dan Hemat BBM

Sensor TPS (Throttle Position Sensor) adalah komponen krusial dalam sistem injeksi sepeda motor. Tugasnya adalah membaca posisi bukaan throttle (gas) dan mengirimkan informasi tersebut ke ECU (Engine Control Unit). ECU kemudian menggunakan data ini untuk menentukan jumlah bahan bakar yang disemprotkan dan waktu pengapian yang tepat. Akurasi data dari TPS sangat penting untuk performa mesin yang optimal, konsumsi bahan bakar yang efisien, dan kelancaran akselerasi.

Ketika TPS tidak terkalibrasi dengan benar, ECU menerima informasi yang salah tentang posisi throttle. Hal ini dapat menyebabkan berbagai masalah, seperti:

• Mesin brebet atau tersendat-sendat: Terutama saat akselerasi awal.
• Idle tidak stabil: Putaran mesin idle terlalu tinggi atau terlalu rendah, bahkan mati mendadak.
• Konsumsi bahan bakar boros: Pembakaran tidak efisien karena campuran bahan bakar dan udara tidak ideal.
• Performa mesin menurun: Akselerasi kurang responsif dan tenaga berkurang.
• Lampu MIL (Malfunction Indicator Lamp) menyala: Menandakan adanya masalah pada sistem injeksi.

Oleh karena itu, kalibrasi TPS secara berkala sangat dianjurkan, terutama jika Anda merasakan gejala-gejala di atas atau setelah melakukan perbaikan pada sistem throttle body.

Mengapa Kalibrasi TPS Penting?

Seperti yang telah disebutkan, kalibrasi TPS memastikan data yang dikirimkan ke ECU akurat. Bayangkan jika TPS melaporkan throttle terbuka 20% padahal sebenarnya hanya terbuka 10%. ECU akan menyemprotkan bahan bakar lebih banyak dari yang dibutuhkan, menyebabkan pembakaran yang tidak sempurna, boros BBM, dan potensi kerusakan pada komponen lain.

Selain itu, seiring waktu dan penggunaan, TPS dapat mengalami perubahan nilai resistansi atau pergeseran posisi. Kalibrasi membantu mengembalikan TPS ke kondisi ideal dan memastikan performa mesin tetap optimal.

Kapan Waktu yang Tepat untuk Kalibrasi TPS?

Berikut adalah beberapa kondisi yang mengharuskan Anda untuk melakukan kalibrasi TPS:

• Setelah membersihkan atau membongkar throttle body: Proses pembersihan atau pembongkaran dapat mengubah posisi TPS.
• Setelah mengganti kabel gas: Ketegangan kabel gas yang baru dapat mempengaruhi posisi idle TPS.
• Setelah mengganti TPS: Sudah pasti, TPS baru perlu dikalibrasi agar sesuai dengan spesifikasi pabrikan.
• Ketika merasakan gejala masalah TPS: Brebet, idle tidak stabil, boros BBM, performa menurun.
• Sebagai bagian dari perawatan berkala: Dianjurkan setiap 6 bulan atau 1 tahun sekali, tergantung pada kondisi penggunaan.

Persiapan Sebelum Kalibrasi TPS Vario 125 Manual

Sebelum memulai proses kalibrasi, pastikan Anda telah mempersiapkan beberapa hal berikut:

• Sepeda motor Honda Vario 125 (manual): Pastikan mesin dalam kondisi dingin.
• Obeng (+ dan -): Untuk membuka cover body dan mengatur posisi TPS.
• Multimeter (opsional): Untuk memeriksa tegangan output TPS (sangat direkomendasikan untuk akurasi).
• Scanner/Diagnostic Tool (opsional): Beberapa scanner memiliki fitur kalibrasi TPS otomatis.
• Buku Manual Servis Honda Vario 125: Sebagai referensi nilai standar tegangan TPS.
• Kunci Ring atau Kunci Pas (ukuran sesuai baut pada TPS): Untuk melonggarkan dan mengencangkan baut TPS.
• Tang: Untuk membantu melepaskan soket TPS jika sulit dilepas.
• Kain lap bersih: Untuk membersihkan throttle body dan komponen lainnya.

Langkah-Langkah Kalibrasi TPS Vario 125 Manual (Tanpa Scanner)

Berikut adalah langkah-langkah kalibrasi TPS Vario 125 manual tanpa menggunakan scanner:

1. Akses Sensor TPS:

   • Buka cover body yang menutupi throttle body. Biasanya terdapat beberapa baut atau klip pengunci.

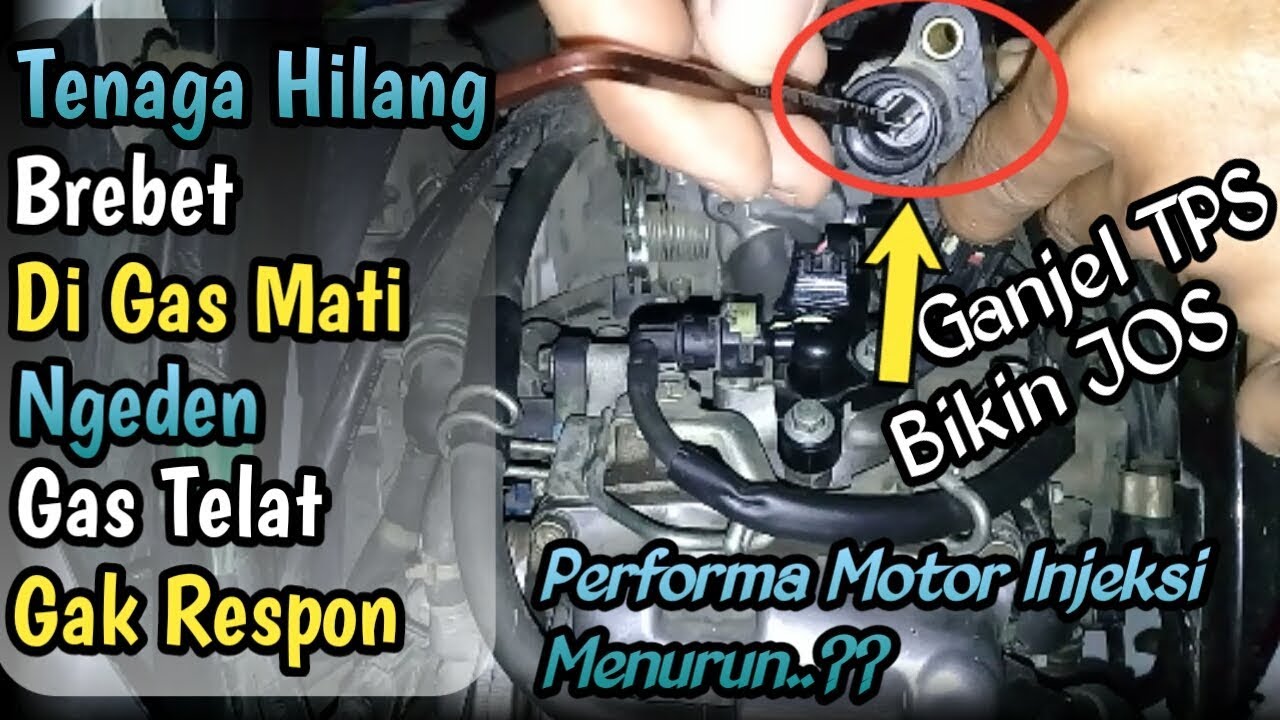

   • Lokasi TPS biasanya berada di samping throttle body, menempel pada poros throttle.

2. Lepaskan Soket TPS:

   • Hati-hati saat melepaskan soket TPS. Tekan penguncinya (jika ada) dan tarik soket secara perlahan. Jangan menarik kabelnya!

3. Longgarkan Baut Pengikat TPS:

   • Gunakan kunci ring atau kunci pas yang sesuai untuk melonggarkan baut pengikat TPS. Jangan melepas baut sepenuhnya, cukup longgarkan agar TPS bisa digeser sedikit.

4. Metode 1: Kalibrasi dengan Multimeter (Direkomendasikan)

   • Identifikasi Kabel: Cari tahu pin kabel yang merupakan output tegangan TPS. Lihat buku manual servis untuk informasinya. Biasanya ada tiga kabel: ground, tegangan referensi (5V), dan sinyal output.
   • Set Multimeter: Atur multimeter ke mode pengukuran tegangan DC (Direct Current).
   • Hubungkan Multimeter: Hubungkan probe negatif multimeter ke ground (biasanya rangka motor) dan probe positif ke kabel sinyal output TPS.
   • Atur Posisi TPS: Putar TPS secara perlahan sambil melihat nilai tegangan pada multimeter. Cari nilai tegangan yang sesuai dengan spesifikasi pabrikan pada posisi throttle tertutup (idle). Lihat buku manual servis untuk nilai standarnya. Biasanya sekitar 0.4 – 0.6 Volt.
   • Kencangkan Baut TPS: Setelah mendapatkan nilai tegangan yang tepat, kencangkan baut pengikat TPS. Periksa kembali nilai tegangan untuk memastikan tidak berubah saat baut dikencangkan.

5. Metode 2: Kalibrasi dengan Feeling (Kurang Akurat)

   • Posisi Awal: Pastikan throttle dalam posisi tertutup penuh (idle).
   • Putar TPS Perlahan: Putar TPS secara perlahan ke satu arah (biasanya searah jarum jam) sampai terasa ada sedikit tahanan. Ini adalah perkiraan posisi awal yang baik.
   • Uji Coba: Kencangkan baut TPS sedikit saja agar masih bisa disetel. Nyalakan mesin dan perhatikan putaran idle. Jika idle terlalu tinggi, putar TPS sedikit ke arah sebaliknya. Jika idle terlalu rendah atau mesin mati, putar TPS sedikit ke arah semula.
   • Penyetelan Halus: Lakukan penyetelan halus hingga mendapatkan putaran idle yang stabil dan sesuai.
   • Kencangkan Baut TPS: Setelah mendapatkan idle yang stabil, kencangkan baut pengikat TPS.

6. Pasang Kembali Soket TPS:

   • Pastikan soket terpasang dengan benar dan terkunci dengan sempurna.

7. Pasang Kembali Cover Body:

   • Pasang kembali cover body seperti semula dan kencangkan baut atau klip pengunci.

8. Uji Coba dan Evaluasi:

   • Nyalakan mesin dan perhatikan putaran idle. Pastikan stabil dan tidak terlalu tinggi atau terlalu rendah.
   • Lakukan perjalanan singkat untuk menguji akselerasi dan performa mesin. Perhatikan apakah ada gejala brebet atau tersendat-sendat.
   • Jika masih ada masalah, ulangi langkah-langkah kalibrasi dan lakukan penyetelan yang lebih halus.

Tips dan Trik Kalibrasi TPS Vario 125 Manual

• Gunakan Multimeter: Menggunakan multimeter sangat direkomendasikan untuk mendapatkan akurasi yang lebih baik.
• Perhatikan Buku Manual Servis: Buku manual servis adalah sumber informasi yang paling akurat tentang nilai standar tegangan TPS.
• Lakukan Penyetelan Halus: Penyetelan yang halus sangat penting untuk mendapatkan performa mesin yang optimal.
• Bersihkan Throttle Body: Sebelum melakukan kalibrasi, bersihkan throttle body terlebih dahulu. Kotoran pada throttle body dapat mempengaruhi akurasi pembacaan TPS.
• Periksa Kabel dan Soket: Pastikan kabel dan soket TPS dalam kondisi baik dan tidak ada yang longgar atau berkarat.
• Jangan Terlalu Kencang: Jangan terlalu kencang saat mengencangkan baut pengikat TPS. Hal ini dapat merusak TPS.
• Jika Ragu, Bawa ke Bengkel: Jika Anda tidak yakin atau merasa kesulitan, sebaiknya bawa sepeda motor Anda ke bengkel yang terpercaya.

Mengatasi Masalah Setelah Kalibrasi TPS

Meskipun Anda telah melakukan kalibrasi TPS dengan benar, terkadang masih ada masalah yang muncul. Berikut adalah beberapa masalah umum dan cara mengatasinya:

• Idle masih tidak stabil: Periksa kembali kabel gas, pastikan tidak terlalu kencang atau terlalu longgar. Periksa juga selang vakum, pastikan tidak ada yang bocor.
• Mesin brebet atau tersendat-sendat: Periksa busi, filter udara, dan injektor. Pastikan dalam kondisi baik dan bersih.
• Lampu MIL menyala: Periksa kode error menggunakan scanner. Kode error akan memberikan petunjuk tentang masalah yang terjadi.

Kesimpulan

Kalibrasi TPS adalah proses penting untuk menjaga performa mesin Vario 125 tetap optimal dan konsumsi bahan bakar tetap efisien. Dengan mengikuti panduan ini dan memperhatikan tips dan trik yang diberikan, Anda dapat melakukan kalibrasi TPS sendiri di rumah. Namun, jika Anda merasa ragu atau kesulitan, jangan sungkan untuk membawa sepeda motor Anda ke bengkel yang terpercaya. Selamat mencoba!
