Sensor TPS (Throttle Position Sensor) pada Vario 125, meskipun terlihat sepele, memegang peranan krusial dalam menentukan performa mesin. Kerusakan pada komponen ini bisa menimbulkan berbagai masalah, mulai dari akselerasi tersendat, idle tidak stabil, hingga konsumsi bahan bakar yang boros. Artikel ini akan mengupas tuntas seluk-beluk TPS Vario 125, mulai dari cara kerja, gejala kerusakan, diagnosis, perbaikan, hingga opsi upgrade untuk meningkatkan performa.
Mengenal Lebih Dekat Sensor TPS Vario 125
Apa Itu Sensor TPS?
TPS adalah sensor yang memantau posisi katup gas (throttle valve) pada sistem injeksi. Informasi ini kemudian dikirimkan ke ECU (Engine Control Unit) sebagai data penting untuk menghitung jumlah bahan bakar yang perlu disemprotkan ke ruang bakar. Dengan kata lain, TPS "memberi tahu" ECU seberapa besar pengendara ingin membuka gas, sehingga ECU dapat menyesuaikan campuran udara dan bahan bakar agar mesin bekerja optimal.
Lokasi TPS pada Vario 125
Pada Vario 125, TPS biasanya terletak di dekat throttle body, menempel langsung pada poros katup gas. Lokasi ini memungkinkan sensor untuk secara akurat membaca perubahan posisi katup gas.
Cara Kerja Sensor TPS
TPS bekerja berdasarkan prinsip potensiometer. Potensiometer adalah resistor variabel yang mengubah nilai resistansinya sesuai dengan posisi tuas atau poros yang terhubung dengannya. Pada TPS, poros katup gas terhubung ke wiper potensiometer. Saat katup gas diputar (akselerasi), wiper bergerak di sepanjang resistor, mengubah nilai resistansi.
Perubahan resistansi ini kemudian diubah menjadi sinyal tegangan yang dikirimkan ke ECU. ECU menafsirkan tegangan ini sebagai posisi katup gas dan menyesuaikan injeksi bahan bakar sesuai dengan kebutuhan mesin. Semakin besar bukaan katup gas, semakin tinggi tegangan yang dikirimkan ke ECU, dan semakin banyak bahan bakar yang disemprotkan.
Mengapa TPS Penting?
TPS sangat penting karena beberapa alasan:
- Akselerasi Halus: TPS yang berfungsi dengan baik memastikan akselerasi yang halus dan responsif. ECU dapat dengan tepat menghitung jumlah bahan bakar yang dibutuhkan untuk setiap perubahan posisi katup gas.
- Efisiensi Bahan Bakar: TPS membantu ECU mengoptimalkan campuran udara dan bahan bakar, sehingga meningkatkan efisiensi bahan bakar.
- Idle Stabil: TPS berkontribusi pada idle yang stabil dengan memberikan informasi akurat kepada ECU tentang posisi katup gas saat mesin berada dalam kondisi idle.
- Perlindungan Mesin: TPS membantu mencegah kondisi lean (campuran terlalu kurus) atau rich (campuran terlalu kaya) yang dapat merusak mesin.
Gejala Kerusakan Sensor TPS Vario 125
Kerusakan pada sensor TPS dapat menimbulkan berbagai gejala yang mengganggu pengalaman berkendara. Berikut adalah beberapa gejala umum yang perlu diwaspadai:
- Akselerasi Tersendat atau Hilang Tenaga: Salah satu gejala paling umum adalah akselerasi yang tersendat atau terasa "ngempos". Motor terasa kurang responsif saat gas ditarik. Ini terjadi karena ECU tidak mendapatkan informasi yang akurat tentang posisi katup gas, sehingga campuran bahan bakar tidak sesuai.
- Idle Tidak Stabil: Mesin mungkin berputar terlalu tinggi (idle tinggi) atau terlalu rendah (idle rendah) dan bahkan mati mendadak. TPS yang bermasalah dapat menyebabkan ECU salah menafsirkan posisi katup gas saat idle, sehingga pengaturan bahan bakar menjadi tidak tepat.
- Konsumsi Bahan Bakar Boros: TPS yang rusak dapat menyebabkan ECU menyemprotkan terlalu banyak bahan bakar, bahkan saat tidak dibutuhkan. Hal ini mengakibatkan konsumsi bahan bakar yang meningkat secara signifikan.
- Lampu Indikator MIL (Malfunction Indicator Lamp) Menyala: Pada beberapa kasus, kerusakan TPS dapat memicu lampu indikator MIL (check engine) untuk menyala di panel instrumen.
- Sulit Dihidupkan: TPS yang rusak parah dapat menyebabkan mesin sulit dihidupkan, terutama saat mesin dingin.
- Brebet atau Sentakan Saat Berakselerasi: Terjadi sentakan atau brebet saat akselerasi terutama pada putaran rendah.
- Tidak Bisa Langsam/Mati-Mati: Motor sering mati ketika berhenti.
Diagnosis Kerusakan Sensor TPS Vario 125
Sebelum mengganti sensor TPS, penting untuk melakukan diagnosis yang tepat untuk memastikan bahwa masalahnya benar-benar terletak pada sensor TPS. Berikut adalah beberapa langkah diagnosis yang dapat dilakukan:
1. Pemeriksaan Visual
- Kabel dan Konektor: Periksa kondisi kabel dan konektor yang terhubung ke TPS. Pastikan tidak ada kabel yang putus, terkelupas, atau konektor yang longgar atau berkarat.
- Fisik Sensor: Periksa kondisi fisik sensor TPS. Pastikan tidak ada kerusakan fisik seperti retak atau pecah.
2. Menggunakan Multimeter
Multimeter adalah alat penting untuk mendiagnosis masalah kelistrikan. Berikut adalah cara menggunakan multimeter untuk memeriksa TPS:
- Persiapan: Siapkan multimeter digital dan atur ke mode pengukuran resistansi (Ohm).
- Identifikasi Pin: Identifikasi pin-pin pada konektor TPS. Biasanya terdapat tiga pin: ground, sinyal, dan tegangan referensi (biasanya 5V). Lihat manual servis Vario 125 untuk mengetahui diagram pin yang benar.
- Pengukuran Resistansi:
- Antara Ground dan Sinyal: Ukur resistansi antara pin ground dan pin sinyal. Putar katup gas secara perlahan dari posisi tertutup hingga terbuka penuh. Resistansi seharusnya berubah secara bertahap dan halus tanpa lonjakan atau putus. Jika resistansi tidak berubah atau menunjukkan nilai yang tidak wajar, kemungkinan TPS rusak.
- Antara Ground dan Tegangan Referensi: Ukur resistansi antara pin ground dan pin tegangan referensi. Resistansi ini seharusnya konstan.
- Pengukuran Tegangan (Opsional): Jika memungkinkan, ukur tegangan pada pin sinyal saat mesin hidup dan katup gas diputar. Tegangan seharusnya berubah secara bertahap sesuai dengan posisi katup gas.
3. Menggunakan Scanner OBD2 (On-Board Diagnostics)**
Scanner OBD2 adalah alat yang dapat membaca kode kesalahan (DTC – Diagnostic Trouble Codes) yang disimpan oleh ECU. Jika TPS mengalami masalah, scanner OBD2 mungkin akan menampilkan kode kesalahan yang berkaitan dengan TPS, seperti:
- P0120: Throttle/Pedal Position Sensor/Switch A Circuit Malfunction
- P0121: Throttle/Pedal Position Sensor/Switch A Circuit Range/Performance Problem
- P0122: Throttle/Pedal Position Sensor/Switch A Circuit Low Input
- P0123: Throttle/Pedal Position Sensor/Switch A Circuit High Input
Setelah kode kesalahan terbaca, Anda dapat mencari informasi lebih lanjut tentang kode tersebut untuk membantu mengidentifikasi masalah yang lebih spesifik.
4. Memeriksa Tegangan Referensi ECU
Pastikan ECU memberikan tegangan referensi yang tepat (biasanya 5V) ke TPS. Jika tegangan referensi tidak ada atau tidak stabil, masalahnya mungkin terletak pada ECU, bukan pada TPS. Gunakan multimeter untuk mengukur tegangan antara pin ground dan pin tegangan referensi pada konektor TPS.
Solusi: Memperbaiki atau Mengganti Sensor TPS
Setelah diagnosis selesai dan dipastikan bahwa TPS memang bermasalah, ada dua opsi utama: memperbaiki atau mengganti sensor TPS.
Memperbaiki Sensor TPS
Dalam beberapa kasus, kerusakan TPS mungkin disebabkan oleh kotoran atau korosi pada konektor atau bagian dalam sensor. Berikut adalah beberapa langkah perbaikan yang dapat dicoba:
- Membersihkan Konektor: Bersihkan konektor TPS dengan cairan pembersih kontak (contact cleaner) untuk menghilangkan kotoran dan korosi.
- Membersihkan Bagian Dalam Sensor: (Hanya jika Anda memiliki pengalaman dan keahlian) Buka sensor TPS dengan hati-hati dan bersihkan bagian dalamnya dengan cairan pembersih kontak. Perhatikan posisi komponen-komponen kecil di dalam sensor.
- Kalibrasi TPS: Setelah membersihkan atau mengganti TPS, kalibrasi TPS mungkin diperlukan. Proses kalibrasi bervariasi tergantung pada model Vario 125. Beberapa model memerlukan alat khusus (scanner OBD2), sementara yang lain dapat dikalibrasi secara manual. Konsultasikan manual servis Vario 125 untuk mengetahui prosedur kalibrasi yang tepat.
Mengganti Sensor TPS
Jika perbaikan tidak berhasil atau kerusakan pada TPS terlalu parah, penggantian adalah solusi terbaik.
- Pilih Sensor TPS yang Tepat: Pastikan Anda membeli sensor TPS yang sesuai dengan model Vario 125 Anda. Periksa nomor part (part number) pada sensor lama atau konsultasikan dengan toko suku cadang.
- Pemasangan: Ikuti petunjuk pemasangan yang terdapat dalam manual servis Vario 125. Pastikan semua konektor terpasang dengan benar.
- Kalibrasi: Setelah memasang sensor TPS baru, kalibrasi TPS mungkin diperlukan.
Upgrade Sensor TPS untuk Performa Lebih Tinggi

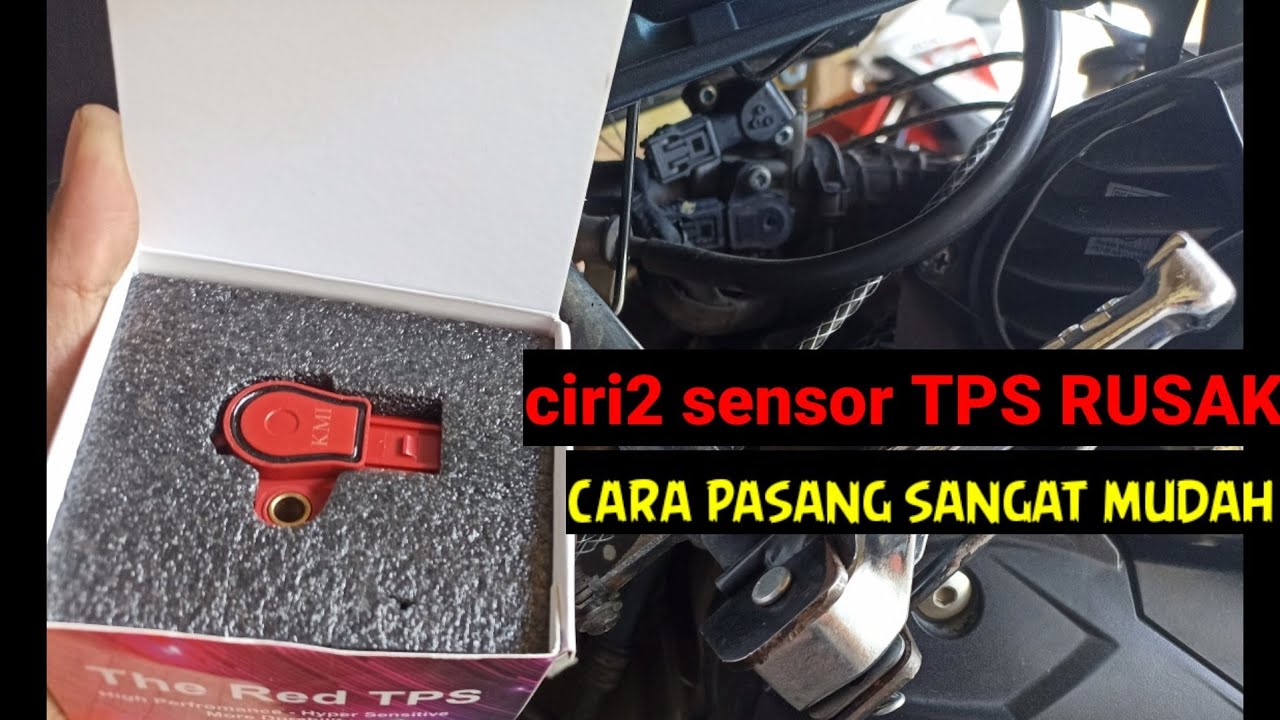

Bagi mereka yang ingin meningkatkan performa Vario 125, ada opsi untuk mengupgrade sensor TPS dengan sensor aftermarket yang menawarkan respons yang lebih cepat dan akurat. Namun, perlu diingat bahwa upgrade TPS mungkin memerlukan penyesuaian pada setting ECU untuk mendapatkan hasil yang optimal. Konsultasikan dengan mekanik yang berpengalaman sebelum melakukan upgrade.
Tips Perawatan Sensor TPS
Untuk memperpanjang umur sensor TPS dan mencegah masalah, berikut adalah beberapa tips perawatan:
- Periksa Kondisi Kabel dan Konektor Secara Berkala: Pastikan kabel dan konektor TPS dalam kondisi baik dan tidak ada tanda-tanda kerusakan.
- Hindari Mencuci Motor dengan Tekanan Tinggi Langsung ke Area TPS: Tekanan air yang tinggi dapat merusak sensor TPS.
- Gunakan Bahan Bakar Berkualitas: Bahan bakar berkualitas rendah dapat meninggalkan residu yang dapat mengganggu kinerja TPS.
Kesimpulan
Sensor TPS adalah komponen penting dalam sistem injeksi Vario 125 yang berperan dalam mengatur performa mesin. Kerusakan pada sensor ini dapat menimbulkan berbagai masalah, mulai dari akselerasi tersendat hingga konsumsi bahan bakar boros. Dengan memahami cara kerja, gejala kerusakan, dan metode diagnosis yang tepat, Anda dapat mengidentifikasi masalah TPS dengan cepat dan mengambil tindakan yang diperlukan. Jangan ragu untuk berkonsultasi dengan mekanik yang berpengalaman jika Anda tidak yakin dengan kemampuan Anda sendiri. Dengan perawatan yang tepat, sensor TPS Vario 125 akan terus memberikan performa yang optimal dan menjaga akselerasi tetap responsif.
