Vario 125 Ngambek: Panduan Lengkap Atasi 8 Kedipan dan Cara Cek Sensor O2 yang Bermasalah

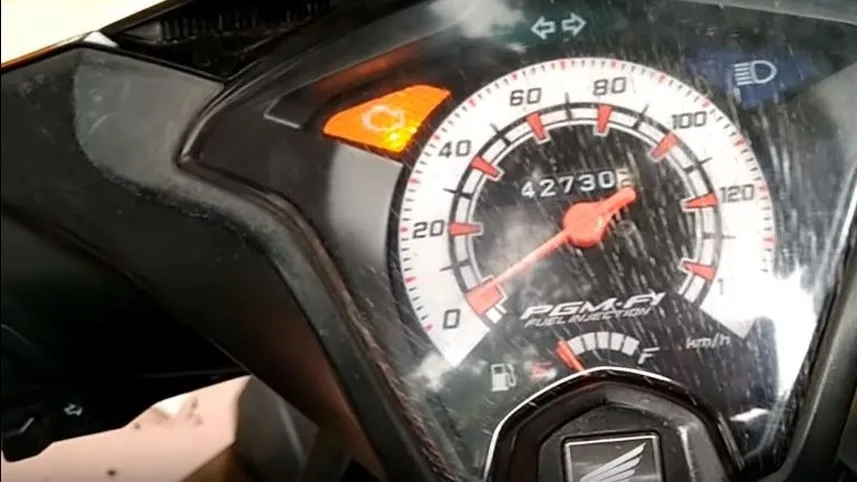

Kedipan lampu indikator MIL (Malfunction Indicator Lamp) pada motor injeksi, termasuk Vario 125, adalah kode Morse ala motor modern. Kedipan ini memberi tahu kita ada masalah yang terdeteksi oleh ECU (Engine Control Unit). Salah satu yang sering bikin penasaran adalah 8 kedipan. Artinya, ECU mendeteksi masalah pada sensor O2 (Oksigen). Jangan langsung panik, mari kita telusuri penyebabnya dan cara mengatasinya!

Daftar Isi:

1. Apa Itu Sensor O2 dan Kenapa Penting?
2. Memahami Kode 8 Kedipan pada Vario 125: Analisa Mendalam
3. Penyebab Umum Sensor O2 Vario 125 Bermasalah (Selain Sensor Rusak)
4. Alat dan Bahan yang Dibutuhkan untuk Pengecekan Sensor O2
5. Langkah Demi Langkah: Cara Cek Sensor O2 Vario 125 dengan Multimeter
   • 5.1. Pengecekan Kabel dan Konektor Sensor O2
   • 5.2. Pengecekan Tegangan Pemanas Sensor O2
   • 5.3. Pengecekan Resistansi Pemanas Sensor O2
   • 5.4. Pengecekan Tegangan Sinyal Sensor O2 (Saat Mesin Menyala)
6. Cara Membaca Data Sensor O2 dengan Scanner (OBD2)
7. Tips Membersihkan Sensor O2 (Jika Memungkinkan)
8. Kapan Sensor O2 Harus Diganti? Indikasi dan Pertimbangan
9. Dampak Sensor O2 Rusak pada Performa dan Konsumsi BBM Vario 125
10. Mencegah Masalah Sensor O2: Tips Perawatan Sederhana
11. FAQ (Frequently Asked Questions) Seputar Sensor O2 Vario 125
12. Kesimpulan: Jangan Panik, Diagnosa dengan Tepat!

1. Apa Itu Sensor O2 dan Kenapa Penting?

Sensor O2, atau sensor oksigen, adalah komponen penting dalam sistem injeksi motor. Sensor ini bertugas memantau jumlah oksigen dalam gas buang. Informasi ini kemudian dikirimkan ke ECU. ECU menggunakan data ini untuk menyesuaikan campuran bahan bakar dan udara (fuel-air mixture) agar pembakaran lebih efisien dan emisi gas buang lebih rendah.

Secara sederhana, sensor O2 membantu:

• Mengoptimalkan Pembakaran: Memastikan campuran bahan bakar dan udara ideal untuk tenaga maksimal dan efisiensi.
• Mengurangi Emisi Gas Buang: Mengurangi polusi udara dengan memastikan pembakaran sempurna.
• Melindungi Katalitik Konverter: Katalitik konverter bekerja lebih efektif dengan campuran bahan bakar yang tepat.
• Meningkatkan Efisiensi BBM: Pembakaran yang efisien berarti penggunaan bahan bakar yang lebih hemat.

Tanpa sensor O2 yang berfungsi dengan baik, ECU akan kesulitan mengatur campuran bahan bakar, yang dapat menyebabkan performa motor menurun, konsumsi BBM boros, dan emisi gas buang meningkat.

2. Memahami Kode 8 Kedipan pada Vario 125: Analisa Mendalam

Kode 8 kedipan pada Vario 125 (dan beberapa motor Honda lainnya) mengindikasikan adanya masalah pada sirkuit sensor O2. Ini bisa berarti beberapa hal:

• Sensor O2 Rusak: Sensor sudah aus atau komponen internalnya gagal.
• Kabel atau Konektor Bermasalah: Kabel putus, korsleting, atau konektor longgar/berkarat.
• Masalah pada Sirkuit Pemanas Sensor O2: Sensor O2 memiliki elemen pemanas (heater) agar cepat mencapai suhu kerja optimal. Jika heater ini bermasalah, ECU akan mendeteksinya.
• ECU Bermasalah (Kasus Langka): Meskipun jarang, kerusakan pada ECU yang berhubungan dengan sensor O2 juga bisa menjadi penyebab.

Penting untuk diingat bahwa kode 8 kedipan hanyalah indikasi awal. Penyebab pastinya perlu diidentifikasi dengan pengecekan lebih lanjut. Jangan langsung berasumsi sensor O2 pasti rusak.

3. Penyebab Umum Sensor O2 Vario 125 Bermasalah (Selain Sensor Rusak)

Sebelum memutuskan untuk mengganti sensor O2, periksa dulu faktor-faktor lain yang bisa memicu kode 8 kedipan:

• Kualitas Bahan Bakar: Bahan bakar berkualitas buruk bisa merusak sensor O2 dalam jangka panjang. Gunakan bahan bakar dengan RON (Research Octane Number) yang sesuai rekomendasi pabrikan.
• Kerusakan pada Sistem Pembuangan: Kebocoran pada knalpot atau sistem pembuangan lainnya bisa mempengaruhi pembacaan sensor O2.
• Overheating: Mesin yang terlalu panas (overheating) dapat merusak sensor O2.
• Penggunaan Aditif Bahan Bakar yang Tidak Tepat: Beberapa aditif bahan bakar bisa merusak sensor O2. Konsultasikan dengan mekanik sebelum menggunakan aditif.
• Karat dan Korosi: Karat pada konektor atau kabel sensor O2 bisa mengganggu aliran listrik.
• Kerusakan Fisik: Benturan atau kerusakan fisik lainnya pada sensor O2.
• Usia Sensor O2: Sensor O2 memiliki umur pakai. Seiring waktu, performanya akan menurun.

4. Alat dan Bahan yang Dibutuhkan untuk Pengecekan Sensor O2

Untuk melakukan pengecekan sensor O2, Anda akan membutuhkan:

• Multimeter: Alat ukur listrik untuk mengukur tegangan, resistansi, dan arus.
• Obeng: Untuk membuka cover atau panel yang menghalangi akses ke sensor O2.
• Kunci Pas/Kunci Ring: Untuk melepas sensor O2 (jika diperlukan).
• Scanner OBD2 (Opsional): Alat pemindai untuk membaca data sensor O2 secara real-time dan menghapus kode kesalahan (DTC – Diagnostic Trouble Codes).
• Buku Manual Servis Vario 125: Berisi informasi penting tentang spesifikasi teknis dan lokasi komponen.
• Sarung Tangan: Untuk melindungi tangan dari kotoran dan panas.
• Kain Lap: Untuk membersihkan komponen.
• Contact Cleaner: Untuk membersihkan konektor.

5. Langkah Demi Langkah: Cara Cek Sensor O2 Vario 125 dengan Multimeter

Penting: Lakukan pengecekan ini dengan hati-hati dan pastikan mesin dalam keadaan mati dan dingin sebelum memulai. Jika Anda tidak yakin, sebaiknya serahkan kepada mekanik profesional.

Lokasi Sensor O2: Sensor O2 biasanya terletak pada knalpot, dekat dengan mesin. Pada Vario 125, letaknya mudah dijangkau.

5.1. Pengecekan Kabel dan Konektor Sensor O2

1. Visual Inspection: Periksa secara visual kabel dan konektor sensor O2. Cari tanda-tanda kabel putus, terkelupas, atau konektor longgar, berkarat, atau kotor.
2. Membersihkan Konektor: Semprotkan contact cleaner pada konektor untuk membersihkan kotoran atau karat. Pastikan konektor terpasang dengan rapat.
3. Uji Kontinuitas Kabel: Gunakan multimeter untuk menguji kontinuitas kabel. Atur multimeter ke mode continuity (biasanya ditandai dengan simbol dioda atau bunyi beep). Tempelkan probe multimeter pada kedua ujung kabel yang sama. Jika multimeter menunjukkan angka 0 atau berbunyi beep, berarti kabel tersebut tersambung (kontinuitas baik). Jika tidak ada indikasi, berarti kabel putus.

5.2. Pengecekan Tegangan Pemanas Sensor O2

1. Identifikasi Kabel Pemanas: Biasanya, kabel pemanas sensor O2 memiliki warna yang berbeda dari kabel sinyal. Lihat buku manual servis untuk mengetahui warna kabel yang tepat. Umumnya ada 2 kabel untuk heater ini.
2. Nyalakan Mesin: Hidupkan mesin motor.
3. Ukur Tegangan: Atur multimeter ke mode DC Voltage (biasanya 20V atau lebih). Tempelkan probe multimeter pada kedua kabel pemanas sensor O2.
4. Bandingkan dengan Spesifikasi: Periksa buku manual servis Vario 125 untuk mengetahui tegangan pemanas sensor O2 yang seharusnya. Biasanya sekitar 12V. Jika tegangan jauh di bawah spesifikasi, kemungkinan ada masalah pada sirkuit pemanas.

5.3. Pengecekan Resistansi Pemanas Sensor O2

1. Matikan Mesin: Pastikan mesin dalam keadaan mati dan dingin.
2. Lepaskan Konektor Sensor O2: Lepaskan konektor sensor O2 dari kabel motor.
3. Ukur Resistansi: Atur multimeter ke mode Ohm (resistansi). Tempelkan probe multimeter pada kedua terminal kabel pemanas sensor O2.
4. Bandingkan dengan Spesifikasi: Lihat buku manual servis untuk mengetahui nilai resistansi pemanas sensor O2 yang seharusnya. Biasanya beberapa Ohm. Jika resistansi terlalu tinggi atau terlalu rendah (mendekati 0 Ohm), kemungkinan elemen pemanas rusak.

5.4. Pengecekan Tegangan Sinyal Sensor O2 (Saat Mesin Menyala)

1. Hubungkan Kembali Konektor Sensor O2: Pasang kembali konektor sensor O2.
2. Nyalakan Mesin: Hidupkan mesin motor dan biarkan mencapai suhu kerja normal.
3. Identifikasi Kabel Sinyal: Lihat buku manual servis untuk mengetahui warna kabel sinyal sensor O2. Biasanya hanya ada satu kabel sinyal.
4. Ukur Tegangan Sinyal: Atur multimeter ke mode DC Voltage (rentang yang lebih kecil, misalnya 2V). Tempelkan probe multimeter pada kabel sinyal sensor O2 dan probe negatif ke ground (rangka motor).
5. Perhatikan Variasi Tegangan: Tegangan sinyal sensor O2 seharusnya bervariasi antara 0.1V hingga 0.9V. Variasi ini menunjukkan sensor bekerja dan merespon perubahan campuran bahan bakar dan udara. Jika tegangan statis (misalnya selalu 0.45V) atau tidak ada perubahan, kemungkinan sensor rusak.

6. Cara Membaca Data Sensor O2 dengan Scanner (OBD2)

Jika Anda memiliki scanner OBD2, proses diagnosis akan jauh lebih mudah. Scanner akan menampilkan data sensor O2 secara real-time, termasuk tegangan sinyal, suhu sensor, dan kode kesalahan (DTC) yang tersimpan di ECU.

1. Hubungkan Scanner OBD2: Hubungkan scanner OBD2 ke port diagnostik pada Vario 125 (biasanya terletak di bawah jok atau dekat aki).
2. Nyalakan Mesin: Hidupkan mesin motor.
3. Pilih Menu "Live Data" atau "Sensor Data": Ikuti petunjuk pada scanner untuk mengakses data sensor secara real-time.
4. Perhatikan Data Sensor O2: Perhatikan tegangan sinyal sensor O2. Seharusnya bervariasi antara 0.1V hingga 0.9V saat mesin bekerja.
5. Baca Kode Kesalahan (DTC): Scanner akan menampilkan kode kesalahan (DTC) jika ada masalah. Catat kode tersebut dan cari informasinya di internet atau buku manual servis. Kode kesalahan yang terkait dengan sensor O2 biasanya diawali dengan "P013…" atau "P014…".
6. Hapus Kode Kesalahan (Setelah Perbaikan): Setelah Anda memperbaiki masalah, hapus kode kesalahan dari ECU menggunakan scanner.

7. Tips Membersihkan Sensor O2 (Jika Memungkinkan)

Membersihkan sensor O2 mungkin bisa menjadi solusi sementara jika sensor kotor karena endapan karbon atau kotoran lainnya. Namun, perlu diingat bahwa membersihkan sensor O2 tidak selalu efektif dan bisa merusak sensor jika dilakukan dengan tidak hati-hati.

Penting: Jangan pernah membersihkan sensor O2 dengan bensin atau pelarut keras lainnya.

Cara Membersihkan (dengan Sangat Hati-Hati):

1. Lepaskan Sensor O2: Lepaskan sensor O2 dari knalpot.
2. Gunakan Sikat Halus: Gunakan sikat halus (misalnya sikat gigi bekas) untuk membersihkan bagian ujung sensor yang menghadap gas buang.
3. Gunakan Pembersih Khusus Sensor O2: Jika memungkinkan, gunakan pembersih khusus sensor O2 (tersedia di toko otomotif). Ikuti petunjuk penggunaan pada kemasan.
4. Keringkan Sensor: Biarkan sensor O2 kering sepenuhnya sebelum dipasang kembali.
5. Pasang Kembali Sensor O2: Pasang kembali sensor O2 ke knalpot dengan hati-hati.

PERHATIAN: Membersihkan sensor O2 seringkali tidak menyelesaikan masalah jika sensor sudah rusak secara internal.

8. Kapan Sensor O2 Harus Diganti? Indikasi dan Pertimbangan

Sensor O2 perlu diganti jika:

• Pengecekan Menunjukkan Kerusakan: Hasil pengecekan dengan multimeter atau scanner menunjukkan sensor tidak berfungsi dengan baik (tegangan tidak sesuai, tidak ada variasi tegangan, resistansi tidak sesuai).
• Kode Kesalahan (DTC) Muncul Terus Menerus: Kode kesalahan yang terkait dengan sensor O2 muncul terus menerus meskipun sudah dihapus.
• Performa Motor Menurun Drastis: Performa motor menurun drastis, konsumsi BBM boros, dan emisi gas buang meningkat.
• Sensor Sudah Tua: Sensor O2 memiliki umur pakai. Jika motor sudah berumur dan sensor belum pernah diganti, sebaiknya dipertimbangkan penggantian preventif.

Pertimbangan Sebelum Mengganti:

• Beli Sensor O2 yang Berkualitas: Pilih sensor O2 dari merek yang terpercaya dan sesuai dengan spesifikasi Vario 125. Sensor O2 palsu atau berkualitas rendah bisa menyebabkan masalah baru.
• Periksa Kondisi Sistem Pembuangan: Pastikan tidak ada kebocoran pada knalpot atau sistem pembuangan lainnya sebelum mengganti sensor O2.
• Pasang Sensor O2 dengan Benar: Pasang sensor O2 dengan torsi yang tepat untuk mencegah kerusakan pada ulir.

9. Dampak Sensor O2 Rusak pada Performa dan Konsumsi BBM Vario 125

Sensor O2 yang rusak dapat menyebabkan berbagai masalah pada Vario 125, antara lain:

• Performa Motor Menurun: Akselerasi lambat, tenaga kurang saat menanjak.
• Konsumsi BBM Boros: ECU tidak dapat mengatur campuran bahan bakar dengan tepat, sehingga pembakaran menjadi tidak efisien.
• Emisi Gas Buang Meningkat: Polusi udara meningkat karena pembakaran tidak sempurna.
• Mesin Kasar: Pembakaran yang tidak sempurna dapat menyebabkan mesin bergetar atau terdengar kasar.
• Katalitik Konverter Rusak: Jika masalah sensor O2 diabaikan terlalu lama, dapat merusak katalitik konverter.

10. Mencegah Masalah Sensor O2: Tips Perawatan Sederhana

• Gunakan Bahan Bakar Berkualitas: Gunakan bahan bakar dengan RON yang sesuai rekomendasi pabrikan.
• Rutin Servis Motor: Lakukan servis motor secara rutin sesuai jadwal yang direkomendasikan.
• Periksa Kondisi Sistem Pembuangan: Periksa secara berkala kondisi knalpot dan sistem pembuangan lainnya.
• Hindari Penggunaan Aditif yang Tidak Tepat: Konsultasikan dengan mekanik sebelum menggunakan aditif bahan bakar.
• Jangan Tunda Perbaikan: Jika Anda mendeteksi gejala masalah pada sensor O2, segera periksakan ke bengkel.

11. FAQ (Frequently Asked Questions) Seputar Sensor O2 Vario 125

• Apakah saya bisa terus menggunakan motor jika lampu MIL menyala karena sensor O2? Sebaiknya jangan. Menggunakan motor dengan sensor O2 yang bermasalah dapat menyebabkan kerusakan yang lebih parah dan meningkatkan konsumsi BBM.
• Berapa harga sensor O2 Vario 125? Harga sensor O2 bervariasi tergantung merek dan kualitas. Sebaiknya beli sensor dari toko yang terpercaya.
• Bisakah saya mengganti sensor O2 sendiri? Jika Anda memiliki pengalaman dan peralatan yang memadai, Anda bisa mengganti sensor O2 sendiri. Namun, jika Anda tidak yakin, sebaiknya serahkan kepada mekanik profesional.
• Apakah setelah mengganti sensor O2, saya perlu melakukan reset ECU? Ya, setelah mengganti sensor O2, sebaiknya lakukan reset ECU dengan scanner OBD2 untuk menghapus kode kesalahan dan memastikan ECU belajar ulang data sensor O2 yang baru.

12. Kesimpulan: Jangan Panik, Diagnosa dengan Tepat!

Kode 8 kedipan pada Vario 125 memang mengindikasikan masalah pada sensor O2. Namun, jangan langsung panik dan buru-buru mengganti sensor. Lakukan diagnosa yang tepat dengan mengikuti langkah-langkah pengecekan yang telah dijelaskan. Periksa kabel, konektor, tegangan, resistansi, dan gunakan scanner OBD2 jika tersedia. Dengan diagnosa yang akurat, Anda bisa mengidentifikasi penyebab masalah sebenarnya dan mengambil tindakan perbaikan yang tepat. Jika Anda tidak yakin, jangan ragu untuk berkonsultasi dengan mekanik profesional. Semoga panduan ini bermanfaat dan membantu Anda mengatasi masalah 8 kedipan pada Vario 125 Anda!
