Vario 150, dengan reputasinya sebagai skuter matik yang andal dan bertenaga, mengandalkan sistem starter yang efisien. Salah satu komponen kunci dalam sistem ini adalah relay starter. Memahami diagram relay starter Vario 150 bukan hanya penting untuk perawatan rutin, tetapi juga membuka pintu untuk modifikasi dan peningkatan performa. Artikel ini akan mengupas tuntas diagram tersebut, menyediakan informasi tambahan yang relevan, dan memberikan panduan praktis untuk menangani masalah yang mungkin timbul.
I. Mengapa Memahami Diagram Relay Starter Itu Penting?
Sebelum kita menyelami detail diagram, mari kita pahami mengapa pemahaman ini begitu krusial:
- Troubleshooting yang Efektif: Ketika motor susah distarter, memahami diagram relay starter membantu Anda mengisolasi masalah dengan cepat. Anda dapat menguji setiap komponen secara sistematis untuk menemukan sumber masalahnya.
- Perawatan Preventif: Memahami cara kerja relay starter memungkinkan Anda mengidentifikasi potensi masalah sebelum berkembang menjadi kerusakan yang lebih serius. Pemeriksaan visual dan pengujian berkala dapat memperpanjang umur pakai komponen.
- Modifikasi dan Upgrade: Jika Anda berencana untuk melakukan modifikasi pada sistem kelistrikan motor, seperti menambahkan alarm atau lampu tambahan, pemahaman diagram relay starter akan sangat membantu. Anda dapat merancang rangkaian kelistrikan yang aman dan efisien.
- Menghemat Biaya: Dengan kemampuan melakukan perbaikan sendiri, Anda dapat menghemat biaya servis yang signifikan. Anda juga dapat menghindari penggantian komponen yang tidak perlu.
- Pengetahuan yang Berharga: Memahami sistem kelistrikan motor adalah pengetahuan yang berharga bagi setiap pemilik kendaraan. Ini meningkatkan kepercayaan diri Anda dalam merawat dan memodifikasi motor Anda.
II. Dasar-Dasar Relay Starter: Bagaimana Cara Kerjanya?
Relay starter adalah saklar elektromagnetik yang digunakan untuk menghubungkan dan memutuskan arus listrik yang besar ke motor starter. Motor starter membutuhkan arus listrik yang sangat besar untuk memutar mesin. Saklar kontak biasa tidak mampu menahan arus sebesar itu tanpa mengalami kerusakan. Oleh karena itu, relay starter digunakan sebagai perantara.
Berikut adalah prinsip kerja dasar relay starter:
- Arus Kontrol: Ketika kunci kontak diputar ke posisi "START", arus listrik kecil dialirkan ke kumparan relay.
- Medan Magnet: Arus listrik yang mengalir melalui kumparan menciptakan medan magnet.
- Aktuasi Saklar: Medan magnet menarik tuas (armature) yang menghubungkan dua kontak listrik yang lebih besar.
- Arus Utama: Kontak yang terhubung memungkinkan arus listrik yang besar dari aki mengalir langsung ke motor starter.
- Mesin Menyala: Motor starter berputar, memutar mesin, dan mesin pun menyala.
- Relay Non-Aktif: Ketika kunci kontak dilepas dari posisi "START", arus kontrol ke kumparan relay terputus. Medan magnet menghilang, tuas kembali ke posisi semula, dan kontak terputus. Arus ke motor starter berhenti.
III. Anatomi Diagram Relay Starter Vario 150
Diagram relay starter Vario 150 adalah representasi visual dari rangkaian kelistrikan yang mengontrol motor starter. Diagram ini biasanya mencakup komponen-komponen berikut:
- Aki (Baterai): Sumber utama daya untuk sistem starter. Biasanya digambarkan dengan simbol garis panjang dan pendek paralel.
- Kunci Kontak (Ignition Switch): Saklar yang mengontrol aliran listrik ke berbagai sistem di motor, termasuk sistem starter.
- Sekring (Fuse): Perangkat pengaman yang melindungi rangkaian kelistrikan dari arus berlebih.
- Relay Starter: Saklar elektromagnetik yang menghubungkan dan memutuskan arus listrik ke motor starter. Digambarkan dengan kumparan dan kontak saklar.
- Motor Starter: Motor listrik yang memutar mesin.
- Tombol Starter (Starter Button): Saklar yang mengaktifkan relay starter.
- Diode (Jika ada): Beberapa sistem starter modern menggunakan diode untuk mencegah arus balik dan melindungi komponen elektronik.
- Switch Pengaman (Safety Switch): Biasanya terdapat pada standar samping atau rem, switch ini mencegah motor distarter saat standar samping turun atau rem tidak ditarik.
Memahami Simbol Diagram:
Penting untuk memahami simbol-simbol yang digunakan dalam diagram kelistrikan. Simbol-simbol ini standar dan digunakan secara universal dalam diagram kelistrikan. Beberapa simbol yang umum digunakan meliputi:
- Garis: Menunjukkan kabel atau konduktor listrik.
- Titik: Menunjukkan sambungan kabel.
- Resistor: Komponen yang menghambat aliran listrik.
- Kapasitor: Komponen yang menyimpan energi listrik.
- Ground: Titik referensi nol voltase.

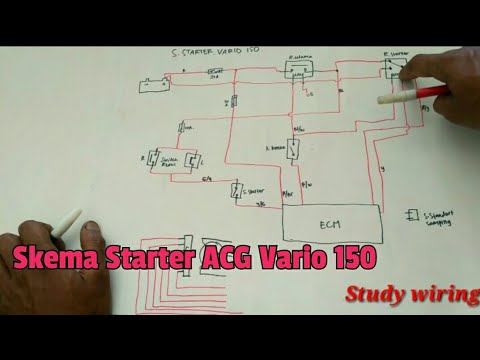

IV. Analisis Detail Diagram Relay Starter Vario 150 (Contoh Umum)
Karena setiap model dan tahun pembuatan Vario 150 mungkin memiliki sedikit perbedaan dalam diagram kelistrikannya, berikut adalah analisis umum berdasarkan konfigurasi yang umum:
- Aki (+) -> Sekring -> Kunci Kontak: Arus dari kutub positif aki melewati sekring untuk perlindungan, kemudian menuju ke kunci kontak. Ketika kunci kontak diputar ke posisi "ON", arus dialirkan ke sistem starter.
- Kunci Kontak (Posisi ON) -> Tombol Starter -> Switch Pengaman (Standar Samping/Rem) -> Kumparan Relay Starter: Ketika tombol starter ditekan dan switch pengaman aktif (misalnya, standar samping naik), arus mengalir ke kumparan relay starter.
- Kumparan Relay Starter Aktif -> Kontak Relay Starter Tertutup: Arus yang mengalir melalui kumparan relay starter menciptakan medan magnet yang menarik tuas, menutup kontak relay starter.
- Aki (+) -> Sekring (Terpisah) -> Kontak Relay Starter Tertutup -> Motor Starter: Setelah kontak relay starter tertutup, arus besar dari aki (melalui sekring terpisah untuk motor starter) mengalir langsung ke motor starter.
- Motor Starter Berputar -> Mesin Menyala: Motor starter berputar, memutar mesin, dan mesin pun menyala.
V. Troubleshooting Sistem Relay Starter Vario 150
Berikut adalah beberapa masalah umum yang mungkin terjadi pada sistem relay starter dan cara mengatasinya:
-
Motor Tidak Mau Menyala Sama Sekali:
- Penyebab: Aki lemah, sekring putus, relay starter rusak, motor starter rusak, switch pengaman rusak, atau kabel putus.
- Solusi:
- Periksa voltase aki. Jika di bawah 12V, isi ulang atau ganti aki.
- Periksa semua sekring yang terkait dengan sistem starter. Ganti jika putus.
- Ukur voltase pada terminal relay starter saat tombol starter ditekan. Jika tidak ada voltase, periksa kabel dan switch pengaman.
- Periksa relay starter dengan multimeter. Pastikan kumparan relay berfungsi dan kontak terhubung saat diaktifkan.
- Periksa motor starter dengan memberikan arus langsung dari aki. Jika motor starter tidak berputar, kemungkinan motor starter rusak.
- Periksa switch pengaman (standar samping/rem). Pastikan berfungsi dengan benar.
- Periksa semua kabel dan konektor yang terkait dengan sistem starter. Pastikan tidak ada yang putus atau longgar.
-
Relay Starter Berbunyi "Klik" Tapi Motor Tidak Berputar:
- Penyebab: Aki lemah, kontak relay starter kotor atau aus, atau motor starter macet.
- Solusi:
- Periksa voltase aki.
- Bersihkan kontak relay starter dengan amplas halus.
- Periksa motor starter. Mungkin perlu dibongkar dan dibersihkan.
-
Motor Starter Berputar Lambat:
- Penyebab: Aki lemah, kabel longgar atau korosi, atau motor starter aus.
- Solusi:
- Periksa voltase aki.
- Periksa semua kabel dan konektor. Bersihkan dari korosi dan pastikan terpasang dengan kencang.
- Periksa motor starter. Mungkin perlu diganti.
VI. Modifikasi dan Peningkatan Sistem Starter
Setelah memahami diagram relay starter, Anda dapat melakukan beberapa modifikasi untuk meningkatkan performa sistem starter:
- Mengganti Relay Starter dengan yang Lebih Baik: Pilih relay starter dengan kapasitas arus yang lebih besar untuk meningkatkan keandalan.
- Memasang Kabel Starter yang Lebih Besar: Kabel yang lebih besar mengurangi resistansi dan meningkatkan aliran arus ke motor starter.
- Menambahkan Kapasitor Bank: Kapasitor bank dapat menyediakan daya tambahan saat starter, membantu motor starter berputar lebih cepat. (Perlu diingat, modifikasi ini memerlukan pengetahuan kelistrikan yang mendalam dan dapat berisiko jika tidak dilakukan dengan benar).
- Upgrade Aki: Menggunakan aki dengan CCA (Cold Cranking Amps) yang lebih tinggi dapat meningkatkan performa starter, terutama di cuaca dingin.
PERHATIAN: Modifikasi sistem kelistrikan harus dilakukan dengan hati-hati dan oleh orang yang berpengalaman. Kesalahan dalam modifikasi dapat menyebabkan kerusakan pada sistem kelistrikan atau bahkan kebakaran.
VII. Kesimpulan: Menguasai Sistem Starter Vario 150
Memahami diagram relay starter Vario 150 adalah kunci untuk perawatan, troubleshooting, dan modifikasi sistem starter yang efektif. Dengan pengetahuan ini, Anda dapat mengidentifikasi dan memperbaiki masalah dengan cepat, melakukan perawatan preventif, dan bahkan meningkatkan performa sistem starter. Ingatlah untuk selalu berhati-hati saat bekerja dengan sistem kelistrikan dan ikuti panduan keselamatan yang tepat. Dengan pemahaman dan tindakan yang tepat, Anda dapat memastikan Vario 150 Anda selalu siap untuk dinyalakan.
