Membongkar Rahasia Relay Starter Vario 150: Panduan Lengkap, Pinout, dan Troubleshooting

Relay starter merupakan komponen vital dalam sistem starter sepeda motor, termasuk Honda Vario 150. Fungsinya sangat krusial: sebagai perantara yang mengalirkan arus listrik bertegangan besar dari aki ke motor starter. Tanpa relay yang berfungsi dengan baik, motor starter tidak akan mendapatkan daya yang cukup untuk memutar mesin, dan Vario 150 kesayangan Anda tidak akan bisa dihidupkan. Artikel ini akan membahas secara mendalam tentang relay starter Vario 150, mulai dari pinout, cara kerja, cara mendiagnosis masalah, hingga tips perawatan. Mari kita mulai!

Mengapa Relay Starter Penting? Memahami Fungsi Utama

Sebelum membahas lebih jauh tentang pinout dan troubleshooting, penting untuk memahami mengapa relay starter begitu penting. Bayangkan saklar starter pada Vario 150 Anda. Saklar ini relatif kecil dan tidak dirancang untuk menahan arus listrik yang besar yang dibutuhkan untuk memutar motor starter. Jika arus besar langsung dialirkan melalui saklar starter, maka saklar tersebut akan cepat rusak, bahkan bisa menyebabkan kebakaran.

Di sinilah relay starter berperan. Relay starter bertindak sebagai saklar elektronik yang dikendalikan oleh arus kecil dari saklar starter. Ketika Anda menekan tombol starter, arus kecil dari saklar starter mengaktifkan relay, yang kemudian menutup rangkaian dan mengalirkan arus besar dari aki ke motor starter. Dengan demikian, relay starter melindungi saklar starter dari kerusakan dan memastikan motor starter mendapatkan daya yang cukup untuk memutar mesin.

Manfaat Utama Relay Starter:

• Melindungi Saklar Starter: Mencegah kerusakan pada saklar starter akibat arus listrik yang besar.
• Memastikan Arus yang Cukup untuk Motor Starter: Memberikan daya yang optimal untuk memutar mesin dengan cepat dan efisien.
• Meningkatkan Keandalan Sistem Starter: Meminimalkan risiko kegagalan starter akibat kerusakan komponen.

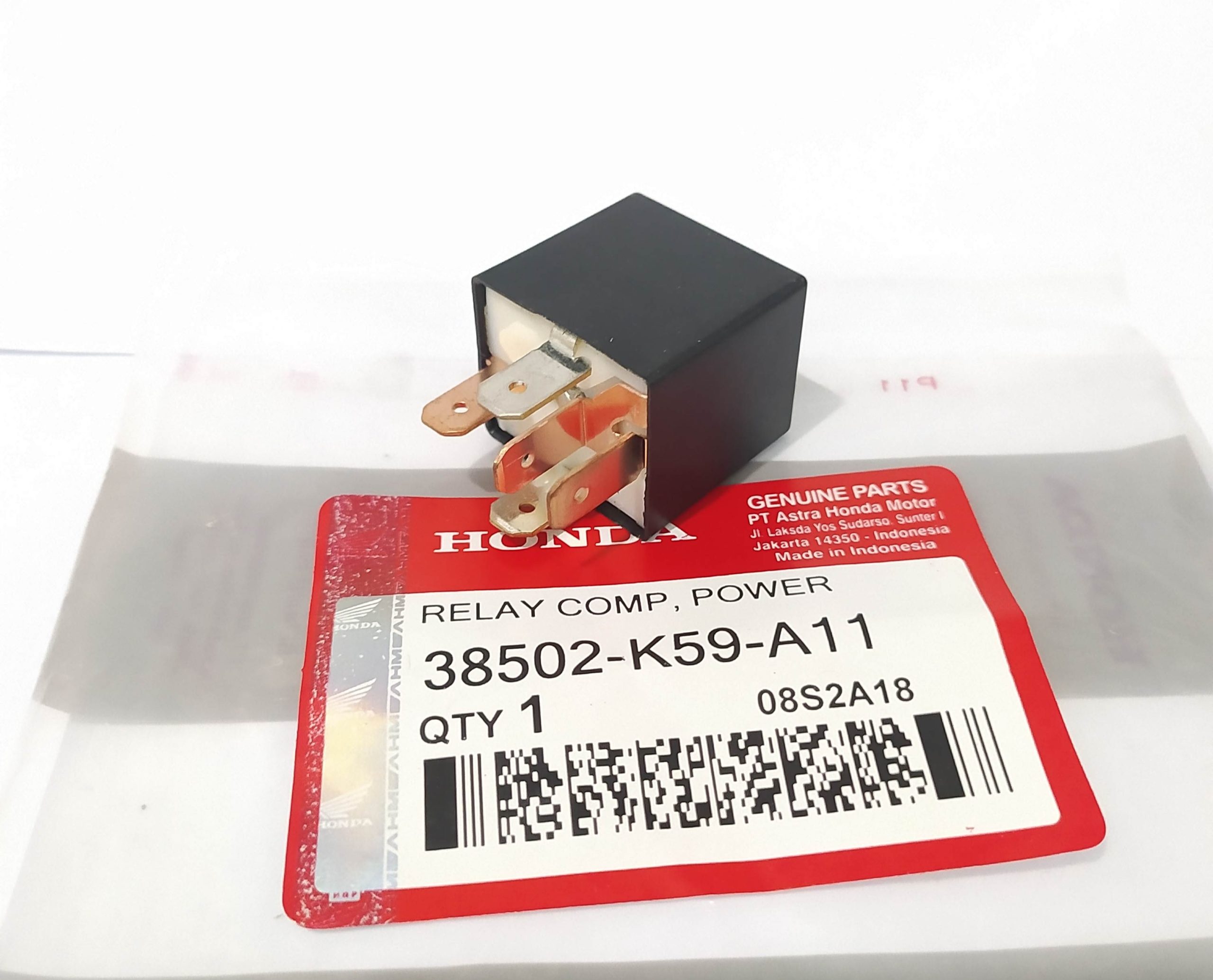

Mengenali Relay Starter Vario 150: Lokasi dan Identifikasi

Relay starter Vario 150 biasanya terletak di dekat aki atau di dalam kompartemen kelistrikan di bawah jok. Bentuknya umumnya berupa kotak kecil berwarna hitam atau abu-abu, dengan beberapa kabel yang terhubung. Untuk memastikannya, periksa manual pemilik Vario 150 Anda untuk mengetahui lokasi pasti dan identifikasi relay starter.

Tips Identifikasi Relay Starter:

• Periksa Manual Pemilik: Manual pemilik adalah sumber informasi terbaik untuk mengetahui lokasi dan spesifikasi relay starter.
• Cari Kotak dengan Kabel Tebal: Relay starter biasanya memiliki dua kabel tebal yang terhubung ke aki dan motor starter.
• Perhatikan Kode dan Label: Relay starter seringkali memiliki kode atau label yang menunjukkan fungsinya.

Pinout Relay Starter Vario 150: Memahami Konfigurasi Kabel

Memahami pinout relay starter sangat penting untuk melakukan troubleshooting dan perbaikan yang tepat. Meskipun konfigurasi pinout dapat bervariasi tergantung pada model dan tahun pembuatan Vario 150, konfigurasi yang paling umum adalah sebagai berikut:

• Pin 1 (86): Terminal untuk sinyal kontrol dari saklar starter (biasanya kabel berwarna kuning/merah atau sejenisnya). Arus kecil dari saklar starter dialirkan ke pin ini untuk mengaktifkan relay.
• Pin 2 (85): Ground atau massa. Pin ini harus terhubung ke rangka (ground) sepeda motor untuk melengkapi sirkuit kontrol.
• Pin 3 (30): Input dari aki (positif +). Kabel tebal dari aki dihubungkan ke pin ini untuk menyediakan arus yang besar ke motor starter.
• Pin 4 (87): Output ke motor starter. Kabel tebal yang terhubung ke motor starter dihubungkan ke pin ini. Ketika relay aktif, arus dari aki dialirkan melalui pin ini ke motor starter.

Penting: Selalu periksa manual pemilik Vario 150 Anda untuk memastikan pinout yang benar. Kesalahan dalam mengidentifikasi pin dapat menyebabkan kerusakan pada relay atau komponen lainnya.

Diagram Pinout (Ilustrasi):

     30 (Aki +)
      |
      |
      ----
     |    |  87 (Motor Starter)
     |    |
     ----
      |    |
     |    | 86 (Saklar Starter)
     ----
      |
      |
     85 (Ground)

Cara Kerja Relay Starter Vario 150: Langkah Demi Langkah

Berikut adalah penjelasan langkah demi langkah tentang cara kerja relay starter Vario 150:

1. Tekan Tombol Starter: Ketika Anda menekan tombol starter, arus kecil dari aki dialirkan melalui saklar starter.
2. Sinyal Kontrol ke Relay: Arus kecil ini kemudian dialirkan ke pin 86 pada relay starter.
3. Relay Aktif: Arus pada pin 86 mengaktifkan elektromagnet di dalam relay. Elektromagnet ini menarik sebuah plat kontak.
4. Rangkaian Tertutup: Plat kontak yang tertarik menghubungkan pin 30 (aki +) dengan pin 87 (motor starter), menutup rangkaian listrik utama.
5. Motor Starter Bekerja: Arus besar dari aki sekarang dapat mengalir melalui relay dan menuju ke motor starter, memutar mesin.
6. Lepaskan Tombol Starter: Ketika Anda melepaskan tombol starter, arus pada pin 86 terputus, elektromagnet dinonaktifkan, dan plat kontak kembali ke posisi semula, memutuskan aliran arus ke motor starter.

Troubleshooting Relay Starter Vario 150: Mengatasi Masalah Umum

Berikut adalah beberapa masalah umum yang mungkin terjadi pada relay starter Vario 150 dan cara mengatasinya:

1. Motor Starter Tidak Berputar:

• Penyebab:
  • Relay starter rusak.
  • Sinyal kontrol dari saklar starter tidak sampai ke relay.
  • Kabel yang terhubung ke relay longgar atau korosi.
  • Aki lemah atau soak.
  • Motor starter rusak.
• Solusi:
  • Periksa Aki: Pastikan aki memiliki tegangan yang cukup (minimal 12V).
  • Periksa Saklar Starter: Pastikan saklar starter berfungsi dengan baik. Anda bisa menggunakan multimeter untuk memeriksa kontinuitas saklar.
  • Periksa Kabel dan Konektor: Periksa semua kabel dan konektor yang terhubung ke relay, aki, dan motor starter. Pastikan tidak ada kabel yang longgar, korosi, atau putus. Bersihkan konektor yang korosi dengan sikat kawat dan semprotkan cairan pembersih kontak.
  • Ukur Tegangan pada Pin Relay: Gunakan multimeter untuk mengukur tegangan pada pin 30 (aki +) dan pin 86 (sinyal kontrol dari saklar starter) saat tombol starter ditekan. Jika tidak ada tegangan pada pin 30, periksa sekring aki. Jika tidak ada tegangan pada pin 86, periksa saklar starter dan kabel yang menghubungkannya.
  • Uji Relay Starter: Anda bisa menguji relay starter dengan memberikan tegangan 12V langsung ke pin 86 dan 85 (dengan polaritas yang benar). Jika relay berfungsi dengan baik, Anda akan mendengar bunyi "klik" dan multimeter akan menunjukkan kontinuitas antara pin 30 dan 87. Jika relay tidak berbunyi atau tidak ada kontinuitas, relay kemungkinan rusak dan perlu diganti.
  • Periksa Motor Starter: Jika semua komponen lainnya berfungsi dengan baik, kemungkinan masalahnya terletak pada motor starter. Bawa motor starter ke bengkel untuk diperiksa dan diperbaiki.

2. Relay Starter Berbunyi "Klik" Tapi Motor Starter Tidak Berputar:

• Penyebab:
  • Kontak di dalam relay aus atau kotor.
  • Arus dari aki tidak cukup untuk memutar motor starter.
  • Kabel yang menghubungkan relay ke motor starter longgar atau korosi.
  • Motor starter mengalami hambatan internal.
• Solusi:
  • Bersihkan Kontak Relay (jika memungkinkan): Beberapa relay starter dapat dibuka dan dibersihkan kontaknya. Namun, ini memerlukan kehati-hatian dan keterampilan teknis.
  • Periksa Aki: Pastikan aki memiliki tegangan yang cukup dan mampu memberikan arus yang besar.
  • Periksa Kabel dan Konektor: Periksa semua kabel dan konektor yang terhubung ke relay dan motor starter. Pastikan tidak ada kabel yang longgar, korosi, atau putus.
  • Periksa Motor Starter: Motor starter mungkin mengalami hambatan internal akibat kotoran, karbon brush aus, atau kerusakan lainnya. Bawa motor starter ke bengkel untuk diperiksa dan diperbaiki.

3. Relay Starter Terus Berbunyi "Klik" Tanpa Henti:

• Penyebab:
  • Tegangan aki terlalu rendah.
  • Sinyal kontrol dari saklar starter tidak stabil.
  • Relay starter rusak dan mengalami masalah internal.
• Solusi:
  • Periksa Aki: Isi ulang atau ganti aki jika tegangannya terlalu rendah.
  • Periksa Saklar Starter: Pastikan saklar starter berfungsi dengan baik dan memberikan sinyal yang stabil.
  • Ganti Relay Starter: Relay starter yang terus berbunyi "klik" tanpa henti biasanya mengalami kerusakan internal dan perlu diganti.

Tips Perawatan Relay Starter Vario 150

Meskipun relay starter umumnya cukup andal, ada beberapa tips perawatan yang dapat Anda lakukan untuk memperpanjang umur pakainya:

• Pastikan Aki dalam Kondisi Baik: Aki yang sehat sangat penting untuk kinerja relay starter. Periksa tegangan aki secara berkala dan isi ulang atau ganti jika perlu.
• Periksa Kabel dan Konektor Secara Berkala: Pastikan semua kabel dan konektor yang terhubung ke relay starter dalam kondisi baik dan tidak longgar atau korosi.
• Hindari Memaksa Starter: Jika Vario 150 Anda sulit dihidupkan, jangan memaksakan starter terlalu lama. Periksa penyebabnya terlebih dahulu.
• Ganti Relay Starter Jika Sudah Tua: Relay starter memiliki umur pakai tertentu. Jika relay starter sudah tua atau menunjukkan tanda-tanda kerusakan, sebaiknya diganti untuk mencegah masalah yang lebih besar.

Memilih Relay Starter Pengganti yang Tepat

Jika Anda perlu mengganti relay starter Vario 150, pastikan Anda memilih relay starter pengganti yang tepat. Perhatikan spesifikasi relay starter asli, termasuk tegangan, arus, dan pinout. Gunakan relay starter yang direkomendasikan oleh Honda atau merek aftermarket yang terpercaya. Menggunakan relay starter yang tidak sesuai dapat menyebabkan kerusakan pada sistem starter atau komponen lainnya.

Tips Memilih Relay Starter Pengganti:

• Periksa Spesifikasi: Pastikan relay starter pengganti memiliki spesifikasi yang sama dengan relay starter asli.
• Pilih Merek Terpercaya: Gunakan relay starter dari merek yang terpercaya untuk memastikan kualitas dan keandalannya.
• Konsultasikan dengan Mekanik: Jika Anda tidak yakin, konsultasikan dengan mekanik yang berpengalaman untuk mendapatkan rekomendasi relay starter yang tepat.

Kesimpulan

Relay starter merupakan komponen penting dalam sistem starter Vario 150. Memahami cara kerja, pinout, dan troubleshooting relay starter dapat membantu Anda mengatasi masalah starter dan menjaga Vario 150 Anda tetap berjalan dengan lancar. Dengan perawatan yang tepat dan pemilihan relay starter pengganti yang tepat, Anda dapat memastikan sistem starter Vario 150 Anda tetap berfungsi dengan baik untuk waktu yang lama. Semoga panduan ini bermanfaat!
