Mengungkap Misteri Relay Starter Vario 150: Panduan Lengkap & Tips Agar Motor Anda Kembali Menyala!

Relay starter, komponen kecil namun krusial pada sepeda motor Vario 150 Anda, seringkali luput dari perhatian hingga saat ia bermasalah. Padahal, ia memegang peranan penting dalam menghidupkan mesin. Artikel ini akan membahas secara mendalam tentang relay starter Vario 150, mulai dari cara kerjanya yang sederhana, masalah umum yang sering terjadi, hingga tips perawatan agar motor Anda selalu siap digunakan. Kita juga akan membahas bagaimana memilih relay starter pengganti yang tepat dan bagaimana mendiagnosis masalah yang mungkin timbul.

Apa Itu Relay Starter dan Mengapa Penting?

Relay starter adalah saklar elektromagnetik yang berfungsi untuk menghubungkan arus listrik besar dari aki (accu) ke motor starter. Motor starter inilah yang kemudian memutar crankshaft mesin hingga mesin hidup. Tanpa relay starter yang berfungsi dengan baik, motor starter tidak akan mendapatkan cukup daya, dan akibatnya, mesin tidak akan bisa dinyalakan.

Bayangkan relay starter seperti "jembatan" antara aki dan motor starter. Aki memiliki daya yang besar, namun saklar kontak pada motor (yang Anda putar saat menghidupkan motor) tidak didesain untuk menahan arus sebesar itu. Relay starter inilah yang "menerima" sinyal kecil dari saklar kontak dan kemudian "melepaskan" arus besar dari aki ke motor starter.

Mengapa relay starter begitu penting?

• Keamanan: Melindungi saklar kontak dari kerusakan akibat arus besar.
• Efisiensi: Memastikan motor starter mendapatkan daya yang cukup untuk menghidupkan mesin dengan cepat.
• Keandalan: Meningkatkan keandalan sistem starter secara keseluruhan.

Cara Kerja Relay Starter Vario 150: Sederhana Namun Efektif

Meskipun terlihat kecil, relay starter bekerja berdasarkan prinsip elektromagnetisme yang sederhana. Berikut adalah penjelasan langkah demi langkah:

1. Kunci Kontak On: Saat Anda memutar kunci kontak ke posisi "On", arus listrik mulai mengalir ke berbagai sistem pada motor, termasuk sistem starter.
2. Tombol Starter Ditekan: Ketika Anda menekan tombol starter, arus listrik kecil mengalir melalui kabel dari tombol starter ke relay starter. Arus ini biasanya berasal dari baterai melalui sekring dan saklar pengaman lainnya (seperti saklar standar samping).
3. Elektromagnet Aktif: Arus kecil ini kemudian mengalir melalui kumparan di dalam relay starter. Aliran arus ini menciptakan medan magnet yang kuat.
4. Plunger Bergerak: Medan magnet ini menarik sebuah plunger (semacam batang logam) di dalam relay.
5. Kontak Terhubung: Plunger yang bergerak ini menghubungkan dua kontak besar di dalam relay. Kontak-kontak ini terhubung langsung ke aki dan motor starter.
6. Arus Besar Mengalir: Setelah kontak terhubung, arus listrik yang besar dari aki mengalir langsung ke motor starter.
7. Motor Starter Berputar: Arus listrik yang besar ini mengaktifkan motor starter, yang kemudian memutar crankshaft mesin.
8. Mesin Hidup: Setelah mesin hidup, Anda melepaskan tombol starter. Arus ke kumparan relay terputus, medan magnet hilang, plunger kembali ke posisi semula, dan kontak terputus. Motor starter berhenti berputar.

Diagram Sederhana:

[Aki (+)] ----> [Relay Starter (Kontak)] ----> [Motor Starter]
         ^
         | Arus Kecil dari Tombol Starter (Mengaktifkan Kumparan Relay)
         |
 [Tombol Starter] ----> [Kunci Kontak (On)] ----> [Aki (-)]

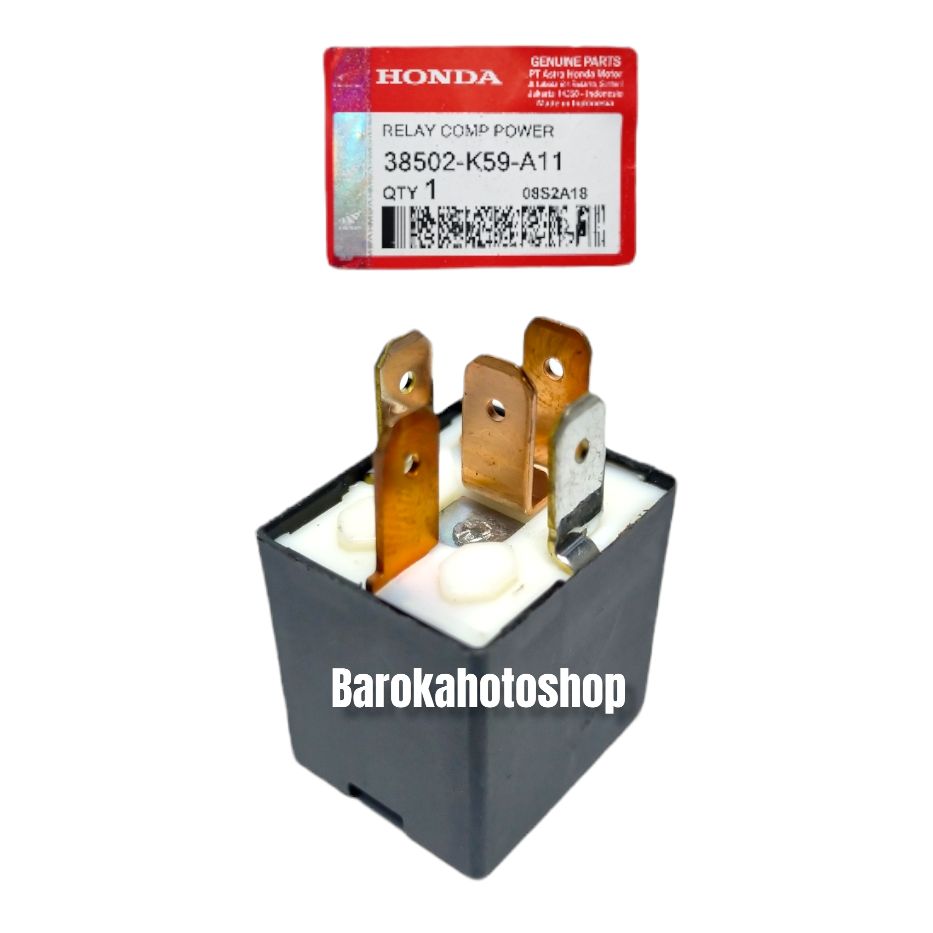

Lokasi Relay Starter pada Vario 150

Pada Vario 150, relay starter biasanya terletak di dekat aki atau di dalam kompartemen aki. Lokasinya mungkin sedikit berbeda tergantung pada tahun pembuatan dan varian Vario 150 Anda. Untuk menemukannya dengan pasti, Anda bisa merujuk ke manual pemilik sepeda motor Anda. Biasanya berbentuk kotak kecil berwarna hitam dengan beberapa kabel yang terhubung.

Tips:

• Perhatikan kabel yang terhubung ke relay starter. Biasanya ada kabel besar dari aki dan kabel besar ke motor starter.
• Jika Anda kesulitan menemukannya, coba cari di internet dengan kata kunci "lokasi relay starter Vario 150 [tahun pembuatan motor Anda]".

Masalah Umum pada Relay Starter Vario 150

Relay starter, meskipun dirancang untuk tahan lama, juga rentan terhadap masalah. Berikut adalah beberapa masalah umum yang sering terjadi:

1. Relay Starter Tidak Berfungsi Sama Sekali: Ini adalah masalah yang paling umum. Saat Anda menekan tombol starter, tidak ada suara "klik" dari relay dan motor starter tidak berputar.

   • Penyebab:
     • Relay starter rusak (kumparan putus, kontak aus).
     • Kabel putus atau longgar.
     • Aki lemah atau habis.
     • Sekring putus.

2. Relay Starter Berbunyi "Klik" Tapi Motor Starter Tidak Berputar: Relay starter berfungsi sebagian (kumparan aktif, plunger bergerak), tetapi kontak tidak terhubung dengan baik.

   • Penyebab:
     • Kontak relay kotor atau berkarat.
     • Plunger macet.
     • Arus dari aki tidak cukup kuat.

3. Relay Starter Berbunyi "Klik-Klik-Klik" Berulang Kali: Ini biasanya menandakan aki lemah atau masalah pada sistem pengisian daya.

   • Penyebab:
     • Aki lemah atau hampir habis.
     • Masalah pada alternator (spul pengisian).
     • Koneksi aki yang kendor atau berkarat.

4. Motor Starter Berputar Lambat: Relay starter mungkin mengirimkan daya, tetapi tidak cukup untuk memutar motor starter dengan kecepatan normal.

   • Penyebab:
     • Kontak relay aus.
     • Aki mulai lemah.
     • Masalah pada motor starter itu sendiri.

5. Relay Starter Panas Berlebihan: Ini bisa menjadi indikasi korsleting atau masalah internal pada relay.

   • Penyebab:
     • Korsleting pada kumparan relay.
     • Beban berlebihan pada relay.
     • Relay starter yang sudah tua dan aus.

Cara Mendiagnosis Masalah Relay Starter Vario 150

Mendiagnosis masalah relay starter membutuhkan sedikit pengetahuan tentang kelistrikan sepeda motor dan beberapa alat sederhana. Berikut adalah langkah-langkah yang bisa Anda ikuti:

1. Periksa Aki: Pastikan aki dalam kondisi baik dan terisi penuh. Gunakan voltmeter untuk mengukur tegangan aki. Tegangan normal aki motor adalah sekitar 12.6V saat mesin mati. Jika tegangan di bawah 12V, aki perlu diisi ulang atau diganti.
2. Periksa Sekring: Periksa semua sekring yang terkait dengan sistem starter. Sekring yang putus menandakan adanya masalah arus pendek. Ganti sekring yang putus dengan sekring yang memiliki ampere yang sama.
3. Periksa Kabel dan Koneksi: Periksa semua kabel dan koneksi yang terkait dengan relay starter, aki, dan motor starter. Pastikan tidak ada kabel yang putus, longgar, atau berkarat. Bersihkan koneksi yang berkarat dengan sikat kawat atau amplas halus.
4. Dengarkan Suara Relay: Saat Anda menekan tombol starter, dengarkan apakah ada suara "klik" dari relay starter. Jika tidak ada suara sama sekali, relay mungkin rusak. Jika ada suara "klik", relay mungkin berfungsi sebagian.

5. Uji Relay Starter dengan Multimeter:

   • Uji Kontinuitas Kumparan: Lepaskan relay starter dari motor. Atur multimeter ke mode ohm (Ω). Sentuh probe multimeter ke terminal kumparan relay (biasanya terminal kecil). Anda seharusnya mendapatkan pembacaan resistansi tertentu. Jika pembacaan menunjukkan "OL" (Overload) atau tak terhingga, kumparan relay putus dan relay perlu diganti.
   • Uji Kontinuitas Kontak: Atur multimeter ke mode kontinuitas (biasanya ditandai dengan simbol dioda atau speaker). Sentuh probe multimeter ke terminal kontak relay (biasanya terminal besar). Dalam keadaan normal (relay tidak aktif), Anda seharusnya tidak mendapatkan kontinuitas (multimeter tidak berbunyi). Kemudian, berikan tegangan 12V ke terminal kumparan relay (gunakan aki atau power supply). Saat relay aktif, Anda seharusnya mendapatkan kontinuitas (multimeter berbunyi). Jika tidak, kontak relay rusak dan relay perlu diganti.
6. Gunakan Kabel Jumper (Hati-hati!): PERHATIAN: Langkah ini harus dilakukan dengan sangat hati-hati dan hanya jika Anda memiliki pengalaman dengan kelistrikan sepeda motor. Dengan menggunakan kabel jumper tebal, hubungkan langsung terminal positif aki ke terminal motor starter (setelah melepas kabel yang terhubung ke relay starter). Jika motor starter berputar, berarti masalahnya ada pada relay starter atau kabel di antara aki dan relay starter. Jika motor starter tetap tidak berputar, masalahnya ada pada motor starter itu sendiri.

Tips:

• Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya bawa sepeda motor Anda ke bengkel yang terpercaya.
• Selalu lepaskan kabel negatif aki sebelum melakukan perbaikan kelistrikan.
• Gunakan alat yang tepat dan ikuti petunjuk dengan seksama.

Memilih Relay Starter Pengganti yang Tepat

Jika Anda perlu mengganti relay starter Vario 150 Anda, pastikan untuk memilih relay yang tepat. Berikut adalah beberapa faktor yang perlu dipertimbangkan:

1. Spesifikasi: Pastikan relay starter memiliki spesifikasi yang sama dengan relay starter asli (OEM). Perhatikan tegangan (biasanya 12V) dan arus maksimum yang dapat ditangani oleh relay.
2. Kualitas: Pilih relay starter dari merek yang terpercaya. Relay starter berkualitas rendah mungkin tidak tahan lama atau tidak berfungsi dengan baik.
3. Kompatibilitas: Pastikan relay starter kompatibel dengan model dan tahun pembuatan Vario 150 Anda.
4. Harga: Harga relay starter bervariasi tergantung pada merek dan kualitasnya. Jangan terpaku pada harga termurah, tetapi pilihlah relay yang memberikan nilai terbaik untuk uang Anda.

Tips:

• Bawa relay starter lama Anda ke toko suku cadang sebagai contoh.
• Konsultasikan dengan mekanik yang terpercaya untuk mendapatkan rekomendasi.
• Beli relay starter dari toko yang memiliki reputasi baik dan memberikan garansi.

Tips Perawatan Relay Starter Vario 150

Meskipun relay starter adalah komponen yang relatif sederhana, ada beberapa tips perawatan yang bisa Anda lakukan untuk memperpanjang umur pakainya:

1. Jaga Kebersihan: Bersihkan terminal relay starter secara berkala untuk mencegah korosi. Gunakan sikat kawat atau amplas halus untuk membersihkan terminal.
2. Periksa Koneksi: Pastikan semua koneksi ke relay starter kencang dan tidak longgar.
3. Jaga Kondisi Aki: Aki yang lemah dapat membebani relay starter dan memperpendek umur pakainya. Pastikan aki selalu dalam kondisi baik dan terisi penuh.
4. Hindari Start Berlebihan: Hindari menekan tombol starter terlalu lama atau terlalu sering dalam waktu singkat. Hal ini dapat menyebabkan relay starter menjadi panas berlebihan dan rusak.
5. Periksa Sistem Pengisian: Pastikan sistem pengisian daya berfungsi dengan baik. Jika alternator tidak mengisi aki dengan benar, aki akan cepat habis dan membebani relay starter.

Kesimpulan

Relay starter Vario 150 adalah komponen penting yang seringkali diabaikan. Dengan memahami cara kerjanya, masalah umum yang sering terjadi, dan tips perawatannya, Anda dapat mencegah masalah dan memperpanjang umur pakainya. Jika Anda mengalami masalah dengan relay starter Anda, jangan ragu untuk memeriksanya sendiri atau membawanya ke bengkel yang terpercaya. Dengan perawatan yang tepat, Anda dapat memastikan bahwa Vario 150 Anda selalu siap untuk digunakan.
