Mengungkap Misteri Soket Relay Starter Vario 150: Panduan Lengkap dan Tips Diagnostik

Sepeda motor Honda Vario 150 adalah salah satu skuter matik (skutik) populer di Indonesia, dikenal karena desainnya yang stylish, performa yang responsif, dan fitur-fitur modern. Salah satu komponen penting dalam sistem kelistrikan Vario 150 adalah relay starter, yang berfungsi sebagai saklar elektronik untuk mengalirkan arus listrik besar dari aki ke motor starter. Komponen ini krusial untuk menghidupkan mesin. Masalah pada relay starter, soket relay starter, atau jalur kabelnya dapat menyebabkan motor sulit dihidupkan atau bahkan tidak bisa dihidupkan sama sekali. Artikel ini akan membahas secara mendalam tentang soket relay starter Vario 150, jalur kabel, fungsi masing-masing kabel, tips diagnostik, dan solusi perbaikan.

Mengapa Relay Starter Itu Penting?

Sebelum membahas lebih jauh tentang soket dan jalur kabel, mari kita pahami mengapa relay starter begitu penting. Relay starter bekerja berdasarkan prinsip elektromagnetik. Ketika kunci kontak diputar ke posisi "ON" dan tombol starter ditekan, arus kecil dialirkan ke kumparan relay. Arus ini menciptakan medan magnet yang menarik tuas di dalam relay, menghubungkan dua terminal utama yang terhubung langsung ke aki dan motor starter. Dengan demikian, arus besar dari aki dapat mengalir ke motor starter, memutar mesin dan menghidupkannya.

Tanpa relay starter, arus besar dari aki harus melewati saklar starter kecil di stang. Hal ini akan menyebabkan saklar cepat rusak karena tidak dirancang untuk menangani arus yang begitu besar. Relay starter berfungsi sebagai "jembatan" yang aman dan efisien untuk mengalirkan arus besar tanpa membebani komponen lain.

Lokasi Relay Starter Vario 150

Relay starter pada Vario 150 biasanya terletak di dekat aki, di bawah jok. Lokasinya mungkin sedikit berbeda tergantung pada tahun pembuatan dan model Vario 150, tetapi secara umum, area di sekitar aki adalah tempat yang paling mungkin. Relay starter biasanya berbentuk kotak kecil berwarna hitam atau abu-abu, dengan beberapa kabel yang terhubung ke soketnya.

Soket Relay Starter Vario 150: Identifikasi Pin dan Fungsinya

Soket relay starter Vario 150 biasanya memiliki 4 pin atau lebih, masing-masing dengan fungsi yang berbeda. Identifikasi pin dan fungsinya sangat penting untuk melakukan diagnosa dan perbaikan yang tepat. Berikut adalah fungsi umum dari masing-masing pin:

• Pin 30 (Aki Positif): Pin ini terhubung langsung ke terminal positif aki. Ini adalah sumber arus utama untuk motor starter. Kabel yang terhubung ke pin ini biasanya berukuran besar dan berwarna merah.
• Pin 87 (Motor Starter): Pin ini terhubung langsung ke motor starter. Ketika relay aktif, arus dari aki akan mengalir melalui pin ini ke motor starter. Kabel yang terhubung ke pin ini juga biasanya berukuran besar.
• Pin 85 (Massa/Ground): Pin ini terhubung ke rangka motor atau massa. Ini adalah jalur balik untuk arus yang mengalir melalui kumparan relay. Kabel yang terhubung ke pin ini biasanya berwarna hijau atau hitam.
• Pin 86 (Sinyal Starter): Pin ini menerima sinyal positif dari tombol starter melalui kunci kontak dan sistem keamanan (seperti side stand switch). Ketika tombol starter ditekan, arus mengalir ke pin ini, mengaktifkan relay. Kabel yang terhubung ke pin ini biasanya berukuran kecil.

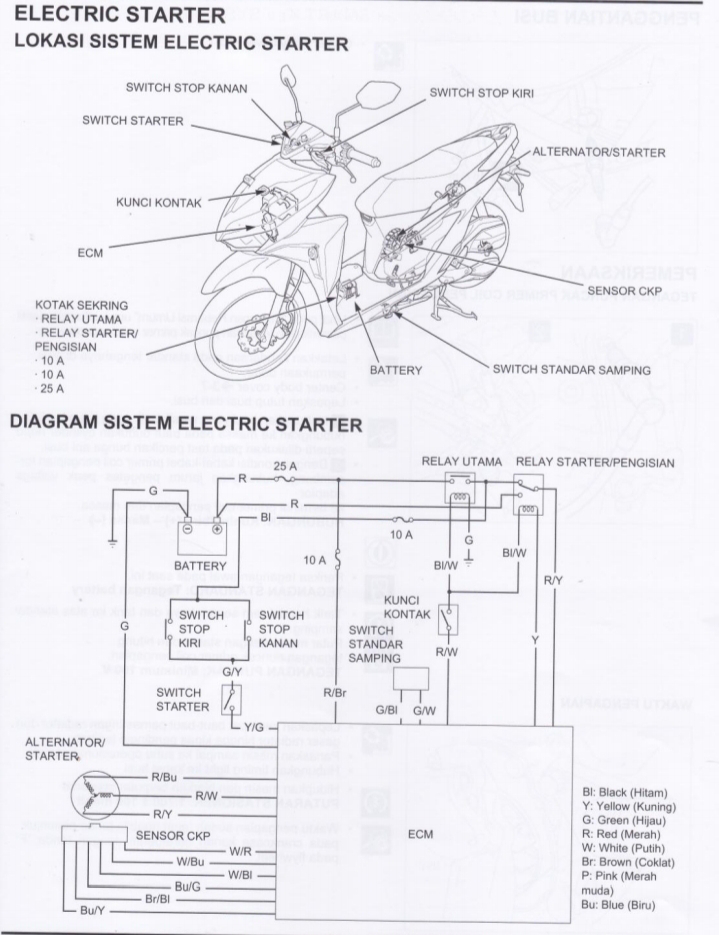

Catatan Penting: Konfigurasi pin pada soket relay starter mungkin sedikit berbeda tergantung pada merek relay dan tahun pembuatan Vario 150. Selalu periksa diagram kelistrikan (wiring diagram) yang sesuai dengan model motor Anda untuk memastikan identifikasi pin yang akurat.

Jalur Kabel Relay Starter Vario 150: Telusuri Setiap Helai

Setelah memahami fungsi pin pada soket relay, penting untuk memahami jalur kabel yang terhubung ke relay starter. Berikut adalah penjelasan rinci tentang jalur kabel:

1. Kabel Aki Positif (Pin 30): Kabel ini terhubung langsung dari terminal positif aki ke pin 30 pada soket relay. Kabel ini harus dalam kondisi baik, tanpa korosi atau kerusakan. Periksa koneksi pada terminal aki dan pada soket relay.

2. Kabel Motor Starter (Pin 87): Kabel ini terhubung langsung dari pin 87 pada soket relay ke motor starter. Kabel ini juga harus dalam kondisi baik dan memiliki koneksi yang kuat pada kedua ujungnya.

3. Kabel Massa/Ground (Pin 85): Kabel ini terhubung dari pin 85 pada soket relay ke rangka motor. Pastikan kabel ini terhubung dengan baik ke rangka dan tidak berkarat. Koneksi yang buruk pada massa dapat menyebabkan masalah kelistrikan yang serius.

4. Kabel Sinyal Starter (Pin 86): Jalur kabel ini sedikit lebih kompleks. Kabel ini dimulai dari tombol starter di stang, kemudian melewati kunci kontak, side stand switch (jika ada), dan akhirnya mencapai pin 86 pada soket relay. Pastikan semua saklar dan konektor di jalur ini berfungsi dengan baik. Masalah pada salah satu saklar atau konektor ini dapat mencegah relay starter dari aktivasi.

Masalah Umum dan Tips Diagnostik

Berikut adalah beberapa masalah umum yang terkait dengan soket relay starter dan jalur kabel Vario 150, beserta tips diagnostik untuk mengidentifikasi masalahnya:

• Motor Tidak Bisa Dihidupkan (Tidak Ada Suara Klik dari Relay):

  • Penyebab: Aki lemah, kunci kontak rusak, tombol starter rusak, side stand switch rusak (jika ada), kabel sinyal starter putus, atau relay starter rusak.
  • Diagnostik:
    • Periksa tegangan aki dengan voltmeter. Pastikan tegangan minimal 12V.
    • Periksa kunci kontak dan tombol starter. Pastikan keduanya berfungsi dengan baik.
    • Periksa side stand switch (jika ada). Pastikan switch berfungsi dan dalam posisi yang benar.
    • Periksa kontinuitas kabel sinyal starter dengan multimeter. Pastikan tidak ada kabel yang putus.
    • Ukur tegangan pada pin 86 saat tombol starter ditekan. Seharusnya ada tegangan 12V. Jika tidak ada tegangan, berarti ada masalah pada jalur kabel sinyal starter.
    • Jika semua komponen di atas berfungsi dengan baik, kemungkinan besar relay starter rusak dan perlu diganti.

• Motor Tidak Bisa Dihidupkan (Ada Suara Klik dari Relay, Tapi Motor Starter Tidak Berputar):

  • Penyebab: Aki lemah, koneksi kabel yang buruk (terutama pada kabel aki positif atau kabel motor starter), motor starter rusak, atau relay starter rusak (kontak internal terbakar).
  • Diagnostik:
    • Periksa tegangan aki dengan voltmeter saat tombol starter ditekan. Jika tegangan turun drastis (di bawah 10V), berarti aki lemah atau ada masalah pada koneksi kabel.
    • Periksa koneksi kabel aki positif dan kabel motor starter. Pastikan koneksi bersih dan kuat.
    • Coba ketuk motor starter dengan lembut menggunakan palu kecil saat tombol starter ditekan. Kadang-kadang, hal ini dapat membantu melepaskan motor starter yang macet.
    • Jika motor starter tetap tidak berputar, kemungkinan besar motor starter rusak dan perlu diperbaiki atau diganti.
    • Jika semua komponen di atas berfungsi dengan baik, kemungkinan relay starter rusak (kontak internal terbakar) dan perlu diganti.

• Relay Starter Berbunyi Klik-Klik Terus Menerus:

  • Penyebab: Aki lemah, koneksi kabel yang buruk, atau relay starter rusak.
  • Diagnostik:
    • Periksa tegangan aki dengan voltmeter. Pastikan tegangan minimal 12V.
    • Periksa koneksi kabel aki positif dan kabel massa. Pastikan koneksi bersih dan kuat.
    • Coba ganti relay starter dengan yang baru. Jika masalah hilang, berarti relay starter lama rusak.

Tips Perawatan dan Pencegahan

• Periksa Kondisi Aki Secara Berkala: Pastikan aki dalam kondisi baik dan terisi penuh. Aki yang lemah adalah penyebab utama masalah starter.
• Bersihkan Terminal Aki: Korosi pada terminal aki dapat menghambat aliran listrik. Bersihkan terminal aki secara berkala dengan sikat kawat dan cairan pembersih terminal aki.
• Periksa Koneksi Kabel: Pastikan semua koneksi kabel pada relay starter, aki, dan motor starter kencang dan bersih.
• Ganti Relay Starter Secara Berkala: Relay starter adalah komponen yang memiliki umur pakai terbatas. Ganti relay starter secara berkala (misalnya, setiap 2-3 tahun) untuk mencegah masalah di kemudian hari.
• Gunakan Relay Starter Berkualitas: Pilih relay starter dari merek yang terpercaya untuk memastikan kualitas dan keandalannya.

Kesimpulan

Sistem starter pada Vario 150, termasuk relay starter, soket, dan jalur kabelnya, adalah komponen penting yang perlu dijaga kondisinya. Dengan memahami fungsi masing-masing komponen, jalur kabel, dan tips diagnostik, Anda dapat dengan mudah mengidentifikasi dan memperbaiki masalah yang mungkin timbul. Selalu gunakan diagram kelistrikan yang sesuai dengan model motor Anda dan lakukan perawatan berkala untuk mencegah masalah starter di kemudian hari. Dengan perawatan yang tepat, Anda dapat memastikan Vario 150 Anda selalu siap untuk menemani perjalanan Anda.
