Mengungkap Rahasia Switch Relay Starter Vario 150: Panduan Lengkap, Troubleshooting, dan Upgrade

Switch relay starter pada Vario 150 adalah komponen krusial yang seringkali luput dari perhatian, padahal perannya sangat vital dalam menghidupkan mesin. Tanpa komponen ini, motor matic kesayangan Anda hanya akan menjadi pajangan di garasi. Artikel ini akan membahas secara mendalam tentang switch relay starter Vario 150, mulai dari fungsi, cara kerja, masalah umum, troubleshooting, tips perawatan, hingga opsi upgrade yang menarik. Mari kita selami lebih dalam!

Apa Itu Switch Relay Starter dan Mengapa Penting?

Secara sederhana, switch relay starter adalah saklar elektronik yang bertugas menghubungkan dan memutuskan arus listrik dari aki ke dinamo starter. Dinamo starter inilah yang kemudian memutar mesin hingga mencapai putaran yang cukup untuk pembakaran dan menghidupkan mesin.

Mengapa switch relay starter begitu penting? Ada beberapa alasan:

• Keamanan: Arus listrik yang dibutuhkan dinamo starter sangat besar (bisa mencapai puluhan bahkan ratusan Ampere). Jika arus sebesar ini langsung melewati tombol starter di setang, risiko kerusakan pada tombol starter dan kabel sangat tinggi. Switch relay starter memungkinkan arus kecil dari tombol starter hanya bertugas sebagai "pemicu" untuk mengaktifkan relay, yang kemudian menghubungkan arus besar dari aki ke dinamo starter.
• Perlindungan: Switch relay starter juga berfungsi sebagai pengaman. Jika terjadi korsleting atau beban berlebihan pada dinamo starter, relay akan otomatis memutus arus, mencegah kerusakan lebih lanjut pada sistem kelistrikan.
• Efisiensi: Dengan menggunakan relay, arus yang melewati tombol starter menjadi jauh lebih kecil. Hal ini membuat tombol starter lebih awet dan mencegah penurunan tegangan yang signifikan saat menghidupkan mesin.

Cara Kerja Switch Relay Starter Vario 150: Proses Langkah Demi Langkah

Memahami cara kerja switch relay starter akan membantu Anda dalam mendiagnosis masalah jika terjadi kerusakan. Berikut adalah langkah-langkahnya:

1. Tekan Tombol Starter: Ketika Anda menekan tombol starter di setang, arus kecil (biasanya 12V) mengalir dari aki menuju koil pada relay starter.
2. Koil Relay Aktif: Arus listrik yang mengalir melalui koil menghasilkan medan magnet.
3. Kontak Bergerak: Medan magnet ini menarik sebuah kontak (plunger) yang menghubungkan dua terminal utama pada relay starter.
4. Arus Besar Mengalir: Setelah kontak terhubung, arus listrik bertegangan 12V dengan ampere yang besar dari aki mengalir melalui relay starter menuju dinamo starter.
5. Dinamo Starter Bekerja: Arus besar ini memutar dinamo starter, yang kemudian memutar crankshaft mesin.
6. Mesin Menyala: Ketika mesin sudah menyala, Anda melepaskan tombol starter. Arus ke koil relay terputus, medan magnet hilang, kontak kembali ke posisi semula, dan dinamo starter berhenti bekerja.

Lokasi Switch Relay Starter pada Vario 150

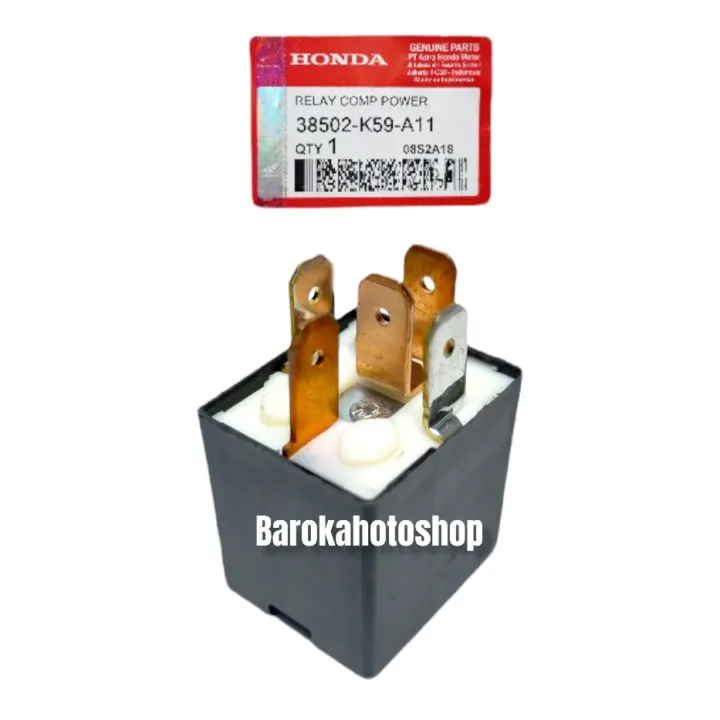

Pada Vario 150, switch relay starter biasanya terletak di dekat aki, seringkali di dalam atau di dekat kotak aki. Untuk menemukannya, ikuti kabel positif (+) dari aki, Anda akan menemukan sebuah komponen berbentuk kotak kecil dengan beberapa kabel yang terhubung. Periksa buku manual Vario 150 Anda untuk informasi lokasi yang lebih spesifik.

Masalah Umum pada Switch Relay Starter Vario 150 dan Solusinya

Berikut adalah beberapa masalah umum yang sering terjadi pada switch relay starter Vario 150 dan cara mengatasinya:

• Tidak Ada Respon Saat Tombol Starter Ditekan:

  • Penyebab: Aki lemah, kabel putus, konektor kotor/berkarat, tombol starter rusak, relay starter rusak, dinamo starter rusak.
  • Solusi:
    • Periksa tegangan aki (seharusnya minimal 12V). Jika kurang, coba charge aki terlebih dahulu. Jika aki sudah soak, ganti dengan yang baru.
    • Periksa semua kabel dan konektor yang berhubungan dengan sistem starter. Pastikan tidak ada kabel yang putus, longgar, atau berkarat. Bersihkan konektor yang kotor dengan contact cleaner.
    • Periksa tombol starter. Gunakan multimeter untuk memastikan tombol berfungsi dengan baik (menghubungkan arus saat ditekan).
    • Periksa relay starter. Anda bisa mencoba mengetuk relay starter dengan lembut. Jika motor tiba-tiba bisa di-starter setelah diketuk, kemungkinan relay starter sudah rusak dan perlu diganti. Anda juga bisa menggunakan multimeter untuk menguji kontinuitas relay starter.
    • Periksa dinamo starter. Jika semua komponen di atas sudah diperiksa dan berfungsi dengan baik, kemungkinan dinamo starter yang bermasalah.

• Relay Starter Berbunyi "Cetak-Cetak" Tapi Mesin Tidak Mau Menyala:

  • Penyebab: Aki lemah, koneksi yang buruk pada relay starter, kontak pada relay starter kotor/berkarat.
  • Solusi:
    • Periksa tegangan aki.
    • Periksa dan bersihkan koneksi pada relay starter.
    • Ganti relay starter jika kontaknya sudah aus atau berkarat parah.

• Mesin Sulit Menyala (Harus Ditekan Tombol Starter Berkali-kali):

  • Penyebab: Aki mulai lemah, relay starter mulai aus, dinamo starter mulai lemah.
  • Solusi:
    • Periksa dan charge aki.
    • Pertimbangkan untuk mengganti relay starter jika sudah berumur atau menunjukkan tanda-tanda kerusakan.
    • Periksa dan servis dinamo starter.

• Fuse (Sekering) Starter Sering Putus:

  • Penyebab: Korsleting pada sistem starter (biasanya pada kabel atau dinamo starter), relay starter rusak dan menyebabkan arus berlebihan.
  • Solusi:
    • Cari tahu penyebab korsleting dan perbaiki.
    • Ganti relay starter.
    • Periksa dan servis dinamo starter.

Troubleshooting Switch Relay Starter Vario 150: Langkah Demi Langkah

Berikut adalah panduan langkah demi langkah untuk melakukan troubleshooting switch relay starter Vario 150:

1. Persiapan:
   • Siapkan peralatan: Multimeter, obeng, tang, contact cleaner, kain lap.
   • Pastikan aki dalam kondisi terisi (minimal 12V).
   • Periksa buku manual Vario 150 Anda untuk diagram kelistrikan.
2. Pemeriksaan Visual:
   • Periksa semua kabel dan konektor yang berhubungan dengan sistem starter. Cari tanda-tanda kerusakan, seperti kabel putus, konektor kotor/berkarat, atau isolasi kabel yang terkelupas.
3. Pemeriksaan Tegangan Aki:
   • Gunakan multimeter untuk mengukur tegangan aki. Tegangan ideal adalah 12.6V saat mesin mati dan sekitar 13.5-14.5V saat mesin menyala (mengindikasikan pengisian aki yang baik).
4. Pemeriksaan Tombol Starter:
   • Lepaskan konektor dari tombol starter.
   • Gunakan multimeter untuk menguji kontinuitas tombol starter. Seharusnya multimeter menunjukkan tidak ada kontinuitas saat tombol tidak ditekan dan ada kontinuitas saat tombol ditekan.
5. Pemeriksaan Relay Starter:
   • Metode 1 (Visual): Periksa kondisi fisik relay starter. Cari tanda-tanda kerusakan seperti retakan, korosi, atau bekas terbakar.
   • Metode 2 (Ketuk Relay): Coba ketuk relay starter dengan lembut saat Anda menekan tombol starter. Jika motor tiba-tiba bisa di-starter, kemungkinan relay starter sudah rusak dan perlu diganti.
   • Metode 3 (Multimeter):
     • Lepaskan relay starter dari motor.
     • Temukan terminal koil pada relay (biasanya ditandai dengan angka 85 dan 86).
     • Gunakan multimeter untuk mengukur resistansi koil. Nilai resistansi yang normal biasanya berkisar antara 50-150 Ohm. Jika resistansinya 0 atau tak terhingga, relay kemungkinan rusak.
     • Hubungkan terminal aki (12V) ke terminal koil relay (85 dan 86). Anda akan mendengar suara "klik" saat relay aktif.
     • Gunakan multimeter untuk menguji kontinuitas antara terminal utama relay (30 dan 87) saat relay aktif. Seharusnya multimeter menunjukkan kontinuitas (resistansi mendekati 0). Jika tidak ada kontinuitas, relay rusak.
6. Pemeriksaan Dinamo Starter:
   • Jika semua komponen di atas sudah diperiksa dan berfungsi dengan baik, kemungkinan dinamo starter yang bermasalah. Pemeriksaan dinamo starter sebaiknya dilakukan oleh mekanik yang berpengalaman.

Tips Perawatan Switch Relay Starter Vario 150

Berikut adalah beberapa tips perawatan untuk menjaga switch relay starter Vario 150 Anda tetap awet:

• Jaga Kebersihan: Bersihkan konektor dan terminal relay starter secara berkala untuk mencegah korosi. Gunakan contact cleaner.
• Periksa Aki Secara Rutin: Pastikan tegangan aki selalu dalam kondisi baik. Aki yang lemah akan membebani sistem starter dan memperpendek umur relay starter.
• Hindari Starter Berlebihan: Jangan menekan tombol starter terlalu lama atau berulang-ulang. Hal ini dapat menyebabkan relay starter dan dinamo starter cepat panas dan rusak.
• Ganti Relay Starter Secara Berkala: Relay starter memiliki umur pakai. Jika sudah berumur (misalnya 3-5 tahun), pertimbangkan untuk menggantinya, meskipun belum menunjukkan gejala kerusakan. Ini adalah tindakan pencegahan yang baik.

Opsi Upgrade Switch Relay Starter Vario 150

Meskipun relay starter standar Vario 150 sudah cukup baik, ada beberapa opsi upgrade yang bisa Anda pertimbangkan:

• Relay Starter Heavy Duty: Relay starter heavy duty memiliki kemampuan menahan arus yang lebih besar dan lebih tahan terhadap panas. Cocok untuk Anda yang sering memodifikasi motor atau menggunakan aki dengan kapasitas yang lebih besar.
• Relay Starter dengan Proteksi Lebih Baik: Beberapa relay starter aftermarket dilengkapi dengan fitur proteksi tambahan, seperti proteksi terhadap tegangan berlebih dan arus pendek.
• Relay Starter Berbasis Solid State: Relay starter solid state menggunakan komponen elektronik solid state (seperti transistor atau MOSFET) untuk menghubungkan dan memutuskan arus. Relay ini lebih awet, lebih cepat dalam merespon, dan tidak menimbulkan suara "klik" seperti relay konvensional.

Kesimpulan

Switch relay starter merupakan komponen penting dalam sistem starter Vario 150. Memahami fungsi, cara kerja, dan masalah umum pada komponen ini akan membantu Anda dalam melakukan perawatan dan troubleshooting jika terjadi kerusakan. Dengan perawatan yang baik, Anda dapat memperpanjang umur switch relay starter Vario 150 Anda dan memastikan motor matic kesayangan Anda selalu siap digunakan. Jangan ragu untuk berkonsultasi dengan mekanik yang berpengalaman jika Anda tidak yakin dalam melakukan perbaikan sendiri. Semoga artikel ini bermanfaat!
