Relay Starter Vario 150: Memahami, Menganalisa, dan Mengatasi Masalahnya

Relay starter pada Vario 150, seperti pada sepeda motor lainnya, berfungsi sebagai saklar elektronik yang bertugas menghubungkan dan memutuskan arus listrik yang besar ke motor starter. Motor starter sendiri membutuhkan arus yang sangat tinggi untuk memutar crankshaft mesin dan memulai pembakaran. Bayangkan mencoba menyalurkan arus sebesar itu langsung melalui tombol starter di stang kemudi – tombol tersebut tidak akan mampu menahannya dan akan cepat rusak atau bahkan terbakar. Di sinilah peran relay starter menjadi sangat penting.

Mengapa Relay Starter Dibutuhkan?

• Pengaman Sirkuit: Arus yang dibutuhkan motor starter sangat besar, seringkali melebihi 30 Ampere, bahkan bisa mencapai 100 Ampere saat pertama kali dinyalakan (inrush current). Relay starter menggunakan arus kecil dari tombol starter untuk mengendalikan arus yang besar ke motor starter, sehingga melindungi komponen lain dalam sistem kelistrikan, terutama tombol starter dan kabel-kabel kecil.
• Efisiensi: Dengan menggunakan relay, panjang kabel yang harus membawa arus besar dipersingkat. Arus besar hanya dialirkan dari aki ke relay dan dari relay ke motor starter, yang biasanya berdekatan. Ini mengurangi kerugian tegangan (voltage drop) dan meningkatkan efisiensi sistem starter.
• Keandalan: Relay starter dirancang untuk menangani arus yang besar secara berulang-ulang. Ini jauh lebih andal dibandingkan mencoba menggunakan saklar biasa untuk menyalurkan arus sebesar itu.
• Keamanan: Relay juga berfungsi sebagai pengaman. Jika terjadi korsleting atau masalah lain pada motor starter yang menyebabkan arus berlebihan, relay dapat putus dan mencegah kerusakan lebih lanjut pada sistem kelistrikan.

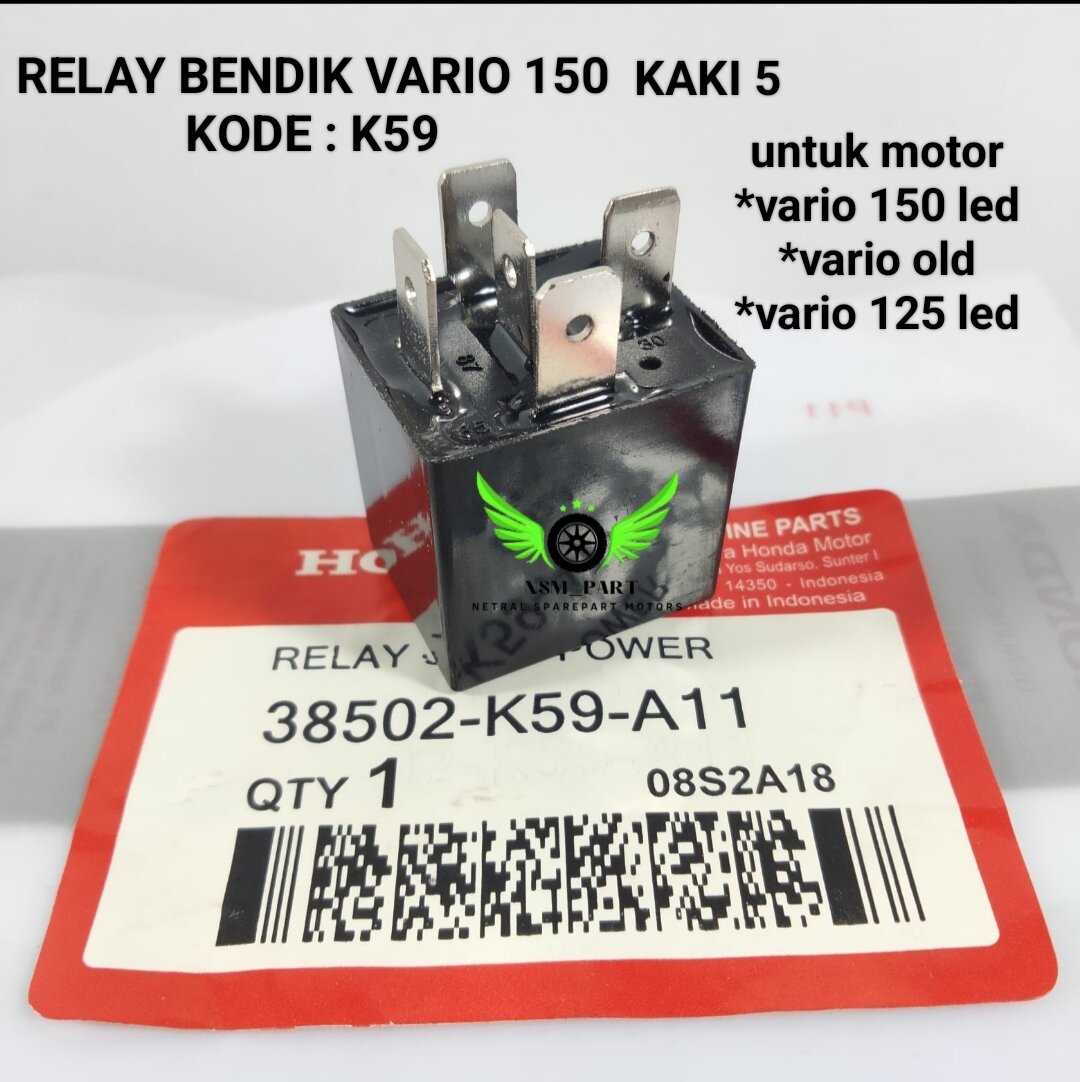

Anatomi Relay Starter Vario 150

Secara umum, relay starter Vario 150 memiliki empat terminal utama:

• Terminal 30 (Baterai/Aki): Terminal ini terhubung langsung ke terminal positif aki. Ini adalah sumber arus utama yang akan digunakan untuk menghidupkan motor starter. Kabel yang terhubung ke terminal ini biasanya berukuran besar untuk menangani arus yang besar.
• Terminal 87 (Motor Starter): Terminal ini terhubung ke terminal positif motor starter. Ketika relay aktif (bekerja), arus dari aki akan mengalir melalui terminal ini ke motor starter.
• Terminal 85 (Ground/Massa): Terminal ini terhubung ke ground (massa) sepeda motor. Terminal ini dibutuhkan untuk melengkapi sirkuit kumparan relay.
• Terminal 86 (Kontrol/Saklar Starter): Terminal ini terhubung ke tombol starter melalui sirkuit kelistrikan sepeda motor. Ketika tombol starter ditekan, arus kecil akan mengalir ke terminal ini dan mengaktifkan relay.

Bagaimana Relay Starter Bekerja?

Prinsip kerja relay starter didasarkan pada elektromagnetisme. Di dalam relay terdapat sebuah kumparan (coil) yang dililitkan pada sebuah inti besi. Ketika arus listrik mengalir melalui kumparan ini (melalui terminal 85 dan 86), kumparan tersebut akan menghasilkan medan magnet. Medan magnet ini akan menarik sebuah tuas atau plat kontak. Plat kontak ini berfungsi sebagai saklar mekanis yang menghubungkan terminal 30 (aki) ke terminal 87 (motor starter).

Secara rinci, prosesnya adalah sebagai berikut:

1. Tombol Starter Ditekan: Ketika Anda menekan tombol starter, arus kecil (biasanya beberapa milliampere) akan mengalir dari aki (melalui kunci kontak, switch starter, dan beberapa komponen pengaman lainnya) ke terminal 86 relay.
2. Kumparan Aktif: Arus yang mengalir melalui terminal 86 akan masuk ke kumparan relay dan kemudian keluar melalui terminal 85 ke ground. Aliran arus ini mengaktifkan kumparan, menghasilkan medan magnet.
3. Kontak Tertutup: Medan magnet yang dihasilkan oleh kumparan akan menarik plat kontak (armature) di dalam relay. Plat kontak ini akan menutup sirkuit antara terminal 30 (aki) dan terminal 87 (motor starter).
4. Motor Starter Berputar: Dengan tertutupnya sirkuit antara terminal 30 dan 87, arus yang besar dari aki akan mengalir langsung ke motor starter. Arus yang besar ini akan memutar motor starter, yang selanjutnya akan memutar crankshaft mesin dan memulai proses pembakaran.
5. Tombol Starter Dilepas: Ketika Anda melepaskan tombol starter, aliran arus ke kumparan relay akan berhenti. Medan magnet akan hilang, dan plat kontak akan kembali ke posisi semula, memutus hubungan antara terminal 30 dan 87, sehingga motor starter berhenti berputar.

Mengidentifikasi Masalah pada Relay Starter Vario 150

Relay starter, meskipun relatif sederhana, bisa mengalami kerusakan yang dapat menyebabkan masalah saat menghidupkan mesin. Beberapa gejala umum masalah pada relay starter Vario 150 meliputi:

• Tidak Ada Respon Saat Tombol Starter Ditekan: Ini adalah gejala yang paling umum. Ketika Anda menekan tombol starter, tidak ada suara "klik" dari relay, dan motor starter tidak berputar sama sekali. Kemungkinan penyebabnya adalah relay rusak total, tidak ada arus yang mencapai relay (masalah pada kunci kontak, switch starter, atau sekring), atau terminal relay berkarat.
• Suara "Klik" Tapi Motor Starter Tidak Berputar: Anda mendengar suara "klik" dari relay saat tombol starter ditekan, tetapi motor starter tidak berputar. Ini menunjukkan bahwa kumparan relay masih berfungsi dan menarik plat kontak, tetapi plat kontak mungkin sudah aus atau berkarat sehingga tidak dapat menyalurkan arus yang cukup ke motor starter. Kemungkinan lain adalah motor starter itu sendiri yang bermasalah.
• Relay Bergetar atau Berdengung: Relay mengeluarkan suara bergetar atau berdengung saat tombol starter ditekan. Ini bisa disebabkan oleh tegangan aki yang rendah, koneksi yang buruk, atau kumparan relay yang lemah.
• Motor Starter Berputar Lambat: Motor starter berputar, tetapi sangat lambat dan tidak cukup kuat untuk menghidupkan mesin. Ini bisa disebabkan oleh tegangan aki yang rendah, kabel yang berkarat, atau plat kontak relay yang kotor.
• Relay Starter Tetap Aktif (Motor Starter Terus Berputar): Ini adalah masalah yang berbahaya. Motor starter terus berputar meskipun tombol starter sudah dilepas. Ini bisa disebabkan oleh plat kontak relay yang macet dalam posisi tertutup (biasanya karena meleleh atau menempel akibat arus yang berlebihan). Segera matikan mesin dan periksa relay.

Langkah-langkah Diagnosa dan Perbaikan

Jika Anda mengalami masalah dengan sistem starter Vario 150 Anda, berikut adalah beberapa langkah diagnosa dan perbaikan yang dapat Anda lakukan:

1. Periksa Aki: Pastikan tegangan aki cukup (di atas 12 Volt). Aki yang lemah adalah penyebab umum masalah starter. Gunakan voltmeter untuk mengukur tegangan aki saat mesin mati dan saat mencoba menghidupkan mesin.
2. Periksa Sekring: Periksa semua sekring yang terkait dengan sistem starter. Sekring yang putus dapat mencegah arus mencapai relay starter.
3. Periksa Koneksi Kabel: Periksa semua koneksi kabel ke relay starter, aki, dan motor starter. Pastikan tidak ada kabel yang longgar, berkarat, atau terkorosi. Bersihkan koneksi jika perlu.
4. Uji Relay Starter: Anda dapat menguji relay starter secara manual dengan memberikan tegangan 12 Volt langsung ke terminal 86 (positif) dan terminal 85 (negatif). Jika relay berfungsi dengan baik, Anda akan mendengar suara "klik" yang jelas. Kemudian, gunakan multimeter untuk mengukur kontinuitas antara terminal 30 dan 87 saat relay diaktifkan. Seharusnya ada kontinuitas (resistansi mendekati 0 Ohm) saat relay aktif.
5. Periksa Motor Starter: Jika relay berfungsi dengan baik tetapi motor starter masih tidak berputar, kemungkinan masalahnya ada pada motor starter itu sendiri. Anda dapat mencoba mengetuk motor starter dengan lembut menggunakan palu kecil. Terkadang, ini dapat melonggarkan brush yang macet. Namun, jika motor starter masih tidak berfungsi, kemungkinan perlu diperbaiki atau diganti.
6. Ganti Relay Starter: Jika Anda sudah memeriksa semua komponen lain dan masalahnya masih belum teratasi, kemungkinan besar relay starter rusak dan perlu diganti. Pastikan Anda menggunakan relay starter yang sesuai dengan spesifikasi Vario 150 Anda.

Tips Perawatan Relay Starter Vario 150

• Jaga Kebersihan: Bersihkan terminal relay starter secara berkala untuk mencegah karat dan korosi. Gunakan sikat kawat halus dan cairan pembersih kontak.
• Periksa Koneksi: Pastikan semua koneksi kabel ke relay starter kencang dan tidak longgar.
• Hindari Beban Berlebihan: Jangan mencoba menghidupkan mesin terlalu lama jika mesin sulit dihidupkan. Ini dapat menyebabkan relay starter menjadi panas dan rusak.
• Ganti Secara Berkala: Relay starter adalah komponen yang aus seiring waktu. Ganti relay starter secara berkala (misalnya setiap 2-3 tahun) untuk mencegah masalah di kemudian hari.

Informasi Tambahan: Upgrade Relay Starter

Beberapa pemilik Vario 150 memilih untuk mengupgrade relay starter mereka dengan relay yang memiliki kapasitas arus yang lebih besar. Ini terutama berguna jika Anda sering melakukan modifikasi pada sepeda motor Anda yang dapat meningkatkan beban pada sistem starter, seperti memasang kompresi yang lebih tinggi atau menggunakan motor starter yang lebih kuat. Namun, pastikan relay yang Anda pilih kompatibel dengan sistem kelistrikan Vario 150 Anda.

Dengan memahami cara kerja, gejala masalah, dan langkah-langkah perbaikan relay starter Vario 150, Anda dapat menjaga skuter matic kesayangan Anda tetap prima dan terhindar dari masalah mogok yang tidak diinginkan. Selalu utamakan keselamatan dan lakukan perawatan berkala untuk memastikan semua komponen berfungsi dengan baik.
