Gejala ngeden pada Vario, terutama setelah melakukan penyetelan atau penggantian komponen terkait sistem bahan bakar dan pengapian, seringkali membuat pemilik motor frustrasi. Salah satu penyebab umum adalah kesalahan atau ketidaktepatan dalam mengatur ulang TPS (Throttle Position Sensor). TPS berfungsi krusial dalam membaca posisi bukaan throttle dan mengirimkan informasi ini ke ECU (Engine Control Unit) agar ECU dapat menentukan jumlah bahan bakar yang tepat untuk disemprotkan ke ruang bakar. Akibatnya, penyetelan TPS yang tidak tepat dapat mengacaukan rasio campuran udara dan bahan bakar, yang berujung pada performa motor yang tersendat atau ngeden.
Artikel ini akan membahas secara mendalam mengenai seluk-beluk TPS, mengapa penyetelan ulang diperlukan, bagaimana cara melakukannya dengan benar, serta tips dan trik untuk memastikan Vario Anda kembali bertenaga dan responsif.
Apa Itu TPS (Throttle Position Sensor) dan Mengapa Penting?

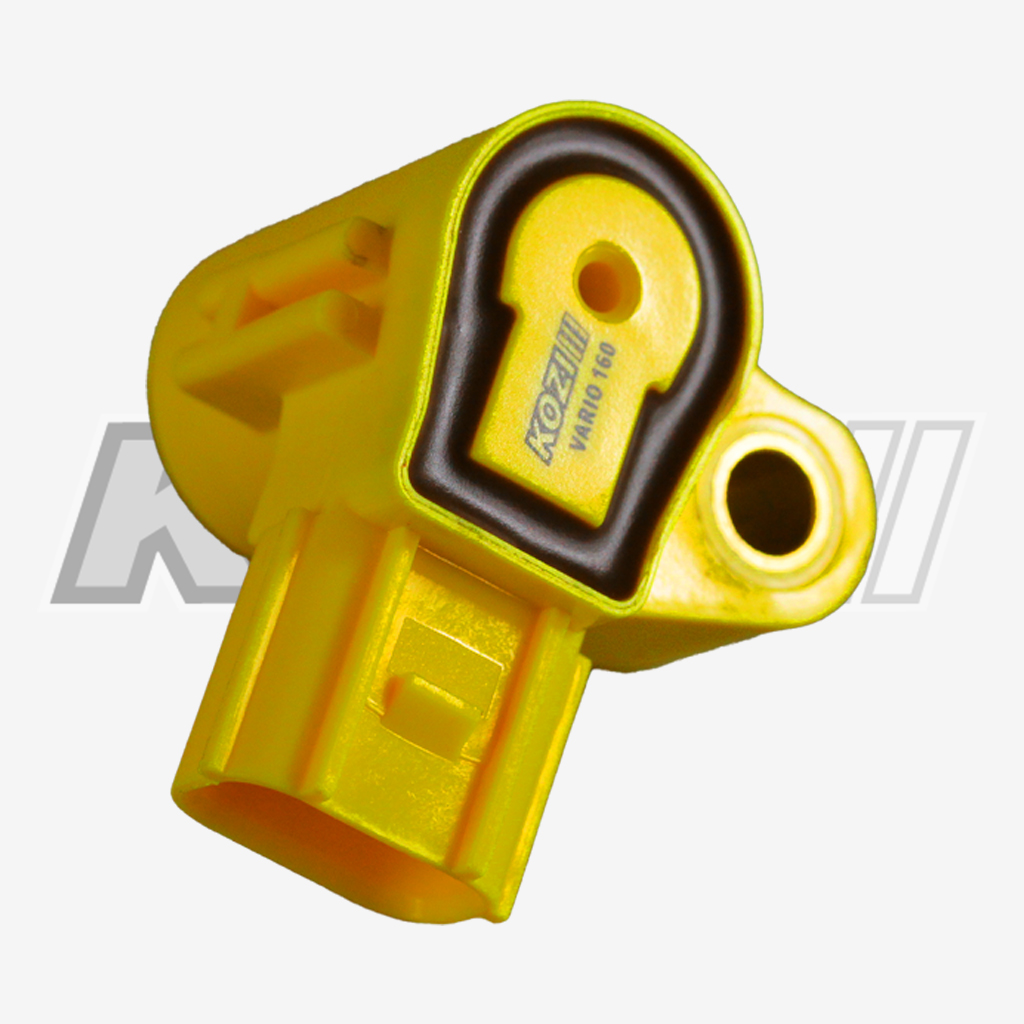

TPS adalah sebuah potensiometer yang terletak pada throttle body. Potensiometer ini mengubah posisi bukaan throttle menjadi sinyal tegangan yang kemudian dikirimkan ke ECU. ECU menggunakan informasi ini, bersama dengan data dari sensor lain seperti sensor suhu mesin (ECT) dan sensor tekanan udara masuk (MAP), untuk menghitung jumlah bahan bakar yang ideal untuk disemprotkan.
Pentingnya TPS:
- Akurasi Pembacaan: TPS memastikan ECU mendapatkan informasi yang akurat tentang seberapa besar throttle dibuka.
- Responsifitas: Dengan informasi yang tepat, ECU dapat mengatur injeksi bahan bakar secara presisi, menghasilkan akselerasi yang responsif.
- Efisiensi Bahan Bakar: Pembakaran yang optimal berkat pengaturan bahan bakar yang tepat akan meningkatkan efisiensi bahan bakar.
- Performa Mesin: TPS yang berfungsi dengan baik berkontribusi pada performa mesin yang halus dan bertenaga.
Kapan Setel Ulang TPS Diperlukan?
Beberapa situasi yang mengharuskan Anda melakukan setel ulang TPS pada Vario Anda meliputi:
- Pembersihan Throttle Body: Setelah membersihkan throttle body, terutama jika katup throttle dilepas, posisi default TPS dapat berubah.
- Penggantian TPS: Saat mengganti TPS dengan yang baru, perlu dilakukan kalibrasi agar sesuai dengan karakteristik mesin.
- Perubahan pada Sistem Injeksi: Modifikasi pada sistem injeksi, seperti pemasangan piggyback ECU atau injector yang berbeda, mungkin memerlukan penyetelan ulang TPS.
- Gejala Ngeden atau Brebet: Jika Vario mengalami gejala ngeden, brebet, atau idle yang tidak stabil, penyetelan ulang TPS bisa menjadi solusi.
- Setelah Reset ECU: Beberapa mekanik menyarankan untuk melakukan penyetelan ulang TPS setelah melakukan reset ECU.
Mengapa Setel Ulang TPS yang Tidak Tepat Menyebabkan Ngeden?
Ketika TPS tidak disetel dengan benar, ECU menerima informasi yang salah tentang posisi throttle. Hal ini dapat menyebabkan beberapa masalah:
- Campuran Terlalu Kurus: Jika ECU mengira throttle lebih tertutup dari yang sebenarnya, ECU akan menyemprotkan terlalu sedikit bahan bakar. Campuran yang terlalu kurus dapat menyebabkan ngeden, terutama saat akselerasi, dan bahkan kerusakan mesin dalam jangka panjang.
- Campuran Terlalu Kaya: Sebaliknya, jika ECU mengira throttle lebih terbuka dari yang sebenarnya, ECU akan menyemprotkan terlalu banyak bahan bakar. Campuran yang terlalu kaya dapat menyebabkan idle yang kasar, boros bahan bakar, dan emisi gas buang yang tinggi.
- Timing Pengapian Tidak Tepat: Selain mengatur injeksi bahan bakar, ECU juga mengatur timing pengapian. Informasi yang salah dari TPS dapat menyebabkan timing pengapian tidak tepat, yang juga dapat menyebabkan ngeden.
Langkah-Langkah Setel Ulang TPS Vario dengan Benar (Tanpa Alat Khusus – Metode Manual)
Peringatan: Metode ini adalah metode manual dan mungkin tidak seakurat penggunaan alat khusus (scanner). Namun, metode ini dapat memberikan hasil yang memuaskan jika dilakukan dengan hati-hati dan teliti.
Persiapan:
- Obeng (-) pipih kecil
- Multimeter (opsional, tetapi sangat disarankan)
- Buku manual servis Vario (jika ada, untuk referensi nilai tegangan standar)
Langkah-Langkah:
- Akses TPS: Cari TPS pada throttle body. Biasanya terletak di sisi throttle body dan terhubung ke poros throttle.
- Kendorkan Baut Pengikat: Kendorkan sedikit baut pengikat TPS. Jangan dilepas sepenuhnya, hanya cukup agar TPS dapat digerakkan sedikit.
- Perhatikan Kabel: Pastikan kabel-kabel yang terhubung ke TPS dalam kondisi baik dan tidak ada yang putus atau longgar.
-
Cari Posisi Ideal: Ini adalah bagian yang paling krusial. Secara manual, Anda perlu mencari posisi TPS yang memberikan respons throttle yang paling halus dan stabil.
- Tanpa Multimeter: Hidupkan mesin Vario. Putar TPS sedikit demi sedikit ke satu arah, lalu ke arah sebaliknya. Perhatikan perubahan pada putaran mesin. Cari posisi di mana putaran mesin paling stabil dan responsif saat throttle dibuka perlahan.
- Dengan Multimeter: Atur multimeter ke mode pengukuran tegangan DC (Direct Current). Hubungkan probe positif multimeter ke kabel sinyal TPS (biasanya kabel tengah) dan probe negatif ke ground (massa). Nyalakan kunci kontak (tanpa menghidupkan mesin). Putar TPS perlahan sambil memperhatikan nilai tegangan yang ditampilkan di multimeter. Cari posisi di mana tegangan berada dalam rentang yang direkomendasikan oleh manual servis Vario (biasanya sekitar 0.5 – 0.7 Volt pada posisi throttle tertutup penuh).
- Kencangkan Baut: Setelah menemukan posisi yang ideal, kencangkan baut pengikat TPS. Pastikan posisi TPS tidak berubah saat baut dikencangkan.
- Uji Coba: Hidupkan mesin dan coba putar throttle perlahan. Perhatikan apakah ada gejala ngeden atau brebet. Jika ada, ulangi langkah 4 dan 5 hingga mendapatkan hasil yang optimal.
- Idle Adjustment (Jika Perlu): Setelah penyetelan TPS, periksa putaran idle mesin. Jika terlalu tinggi atau terlalu rendah, atur ulang putaran idle dengan memutar sekrup penyetel idle yang terletak pada throttle body.
Tips Tambahan:
- Bersihkan Throttle Body: Sebelum melakukan penyetelan TPS, pastikan throttle body dalam kondisi bersih. Kotoran yang menumpuk dapat mempengaruhi akurasi pembacaan TPS.
- Periksa Kondisi Busi: Busi yang aus atau kotor juga dapat menyebabkan gejala ngeden. Pastikan busi dalam kondisi baik sebelum melakukan penyetelan TPS.
- Gunakan Scanner (Jika Ada): Jika Anda memiliki scanner motor injeksi, gunakan scanner untuk membaca nilai TPS dan melakukan penyetelan ulang secara digital. Metode ini jauh lebih akurat daripada metode manual.
- Referensi Manual Servis: Selalu gunakan manual servis Vario sebagai referensi untuk nilai tegangan standar TPS dan prosedur penyetelan yang benar.
- Hati-Hati dengan Kabel: Jangan menarik atau menekuk kabel TPS secara berlebihan. Kabel yang rusak dapat menyebabkan masalah pada sistem injeksi.
- Jangan Terlalu Kencang: Jangan mengencangkan baut pengikat TPS terlalu kencang. Baut yang terlalu kencang dapat merusak TPS atau throttle body.
Menggunakan Scanner untuk Setel Ulang TPS
Jika Anda memiliki scanner motor injeksi, proses penyetelan ulang TPS akan jauh lebih mudah dan akurat. Berikut adalah langkah-langkah umum:
- Hubungkan Scanner: Hubungkan scanner ke port diagnostik pada Vario Anda.
- Pilih Menu TPS: Pilih menu yang berkaitan dengan TPS atau throttle position sensor pada scanner.
- Baca Nilai TPS: Baca nilai TPS saat throttle tertutup penuh. Nilai ini biasanya ditampilkan dalam derajat (°) atau voltase (V).
- Reset atau Kalibrasi: Pilih opsi reset atau kalibrasi TPS. Scanner akan memandu Anda melalui proses kalibrasi. Biasanya, Anda akan diminta untuk membuka dan menutup throttle beberapa kali.
- Verifikasi: Setelah kalibrasi selesai, verifikasi nilai TPS saat throttle tertutup penuh. Pastikan nilai tersebut sesuai dengan spesifikasi pabrikan.
- Hapus Kode Kesalahan: Hapus kode kesalahan (DTC) yang mungkin muncul selama proses kalibrasi.
Troubleshooting: Masalah Umum Setelah Setel Ulang TPS
Meskipun Anda telah mengikuti langkah-langkah di atas dengan benar, terkadang masalah ngeden masih dapat berlanjut. Berikut adalah beberapa masalah umum dan solusinya:
- TPS Rusak: Jika TPS sudah rusak, penyetelan ulang tidak akan membantu. Anda perlu mengganti TPS dengan yang baru.
- Wiring Harness Bermasalah: Kabel yang putus atau longgar pada wiring harness TPS dapat menyebabkan masalah. Periksa wiring harness secara menyeluruh.
- Masalah pada Sensor Lain: Sensor lain seperti sensor suhu mesin (ECT) atau sensor tekanan udara masuk (MAP) juga dapat mempengaruhi performa mesin. Pastikan sensor-sensor ini berfungsi dengan baik.
- Masalah pada Injektor: Injektor yang kotor atau tersumbat dapat menyebabkan gejala ngeden. Bersihkan atau ganti injektor jika perlu.
- ECU Bermasalah: Dalam kasus yang jarang terjadi, ECU yang bermasalah dapat menyebabkan masalah pada sistem injeksi.
Kesimpulan
Setel ulang TPS pada Vario adalah prosedur penting untuk memastikan performa mesin yang optimal. Dengan memahami fungsi TPS, kapan penyetelan ulang diperlukan, dan bagaimana cara melakukannya dengan benar, Anda dapat mengatasi masalah ngeden dan mengembalikan Vario Anda ke performa terbaiknya. Ingatlah untuk selalu berhati-hati dan teliti dalam setiap langkah, serta gunakan manual servis Vario sebagai referensi. Jika Anda merasa ragu, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman. Semoga artikel ini bermanfaat!
