V-belt adalah salah satu komponen krusial dalam sistem transmisi daya mekanis. Kemampuannya untuk mentransfer torsi dari satu poros ke poros lain menjadikannya pilihan populer di berbagai aplikasi, mulai dari mesin industri hingga peralatan otomotif. Dalam dunia v-belt, kode "K35" dan "K36" merujuk pada dimensi spesifik yang menentukan kesesuaiannya untuk aplikasi tertentu. Artikel ini akan membahas secara mendalam mengenai spesifikasi teknis v-belt K35 dan K36, membandingkan keduanya, serta memberikan saran aplikasi untuk memastikan performa yang optimal dan umur pakai yang panjang. Kami juga akan membahas faktor-faktor penting dalam pemilihan v-belt, perawatan yang tepat, dan potensi masalah yang mungkin timbul.
Apa itu V-Belt?
Sebelum menyelam lebih dalam ke detail K35 dan K36, mari kita pahami dulu apa itu v-belt dan mengapa ia begitu penting. V-belt adalah sabuk transmisi daya berbentuk trapesium yang dirancang untuk bekerja di dalam alur katrol (pulley) berbentuk V. Bentuk V ini memberikan keuntungan dalam meningkatkan gesekan dan mencegah selip, sehingga menghasilkan transfer daya yang lebih efisien dibandingkan dengan sabuk datar.
Keunggulan V-Belt:
- Efisien: Bentuk V meningkatkan gesekan, mengurangi selip dan memaksimalkan transfer daya.
- Serbaguna: Tersedia dalam berbagai ukuran dan material untuk memenuhi berbagai kebutuhan aplikasi.
- Relatif Murah: Dibandingkan dengan sistem transmisi lainnya seperti rantai atau roda gigi, v-belt umumnya lebih ekonomis.
- Mudah Dipasang dan Dirawat: Pemasangan dan perawatan v-belt relatif sederhana, mengurangi biaya operasional.
- Redaman Getaran: V-belt dapat membantu meredam getaran dan kebisingan dalam sistem transmisi.
Memahami Kode V-Belt: Fokus pada "K"

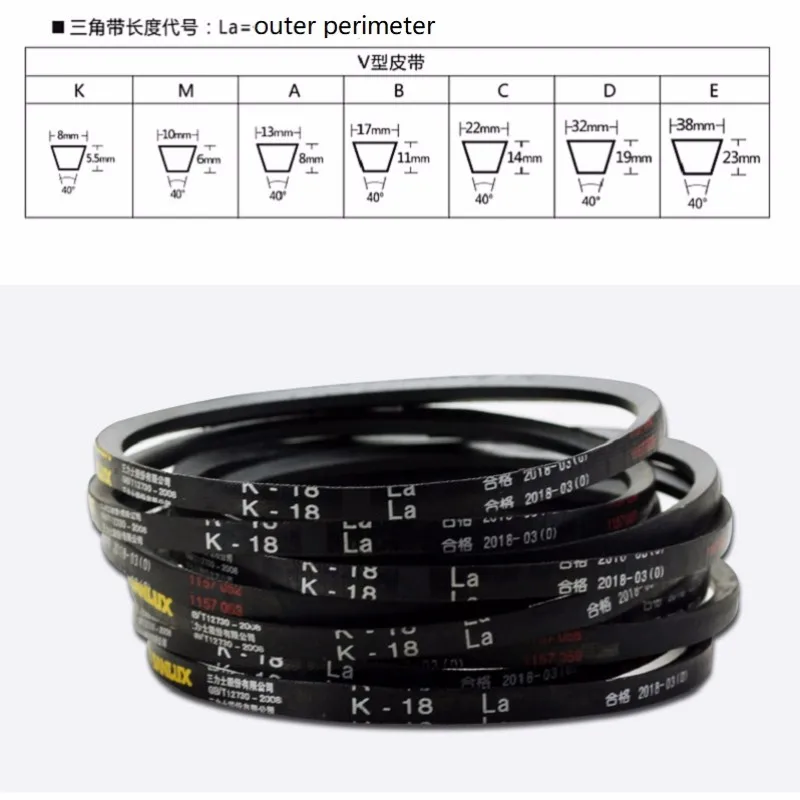

Kode v-belt, seperti "K35" atau "K36," memberikan informasi penting tentang dimensi fisik sabuk. Huruf "K" menunjukkan jenis penampang v-belt. Dalam standar RMA (Rubber Manufacturers Association) dan ISO, "K" merujuk pada penampang v-belt yang lebih kecil, sering disebut sebagai v-belt fraksional (fractional horsepower v-belts) atau v-belt industri ringan.
Ciri-ciri V-Belt dengan Penampang "K":
- Ukuran Lebih Kecil: Dirancang untuk aplikasi yang membutuhkan transfer daya yang lebih rendah.
- Fleksibilitas Tinggi: Lebih fleksibel dibandingkan dengan v-belt dengan penampang yang lebih besar, memungkinkan penggunaan pada katrol yang lebih kecil.
- Umumnya Digunakan pada: Peralatan rumah tangga, mesin-mesin kecil, dan aplikasi industri ringan.
Spesifikasi Teknis V-Belt K35 dan K36: Membedah Dimensi
Angka setelah huruf "K" (misalnya, "35" dan "36") menunjukkan panjang sabuk dalam inci (inches). Namun, penting untuk dicatat bahwa angka ini tidak mengukur panjang sabuk secara langsung. Sebaliknya, angka ini mewakili panjang lingkar luar (outside circumference) sabuk dalam inci.
V-Belt K35:
- Jenis Penampang: K (Fractional Horsepower)
- Panjang Lingkar Luar: 35 inci (889 mm)
- Lebar Atas (Top Width): Sekitar 0.5 inci (12.7 mm)
- Tinggi (Thickness): Sekitar 0.31 inci (7.9 mm)
- Material Umum: Karet dengan lapisan kain dan serat penguat (seperti poliester atau aramid).
V-Belt K36:
- Jenis Penampang: K (Fractional Horsepower)
- Panjang Lingkar Luar: 36 inci (914.4 mm)
- Lebar Atas (Top Width): Sekitar 0.5 inci (12.7 mm)
- Tinggi (Thickness): Sekitar 0.31 inci (7.9 mm)
- Material Umum: Karet dengan lapisan kain dan serat penguat (seperti poliester atau aramid).
Perbedaan Utama:
Perbedaan utama antara K35 dan K36 terletak pada panjang lingkar luarnya. K36 sedikit lebih panjang (1 inci) dibandingkan dengan K35. Perbedaan ini, meskipun kecil, sangat penting dalam menentukan kecocokan sabuk dengan sistem yang ada.
Penting: Dimensi yang disebutkan di atas adalah nilai tipikal. Toleransi dimensi dapat bervariasi tergantung pada merek dan standar manufaktur. Selalu periksa lembar data (datasheet) dari produsen untuk informasi yang akurat.
Membandingkan V-Belt K35 dan K36: Kapan Memilih yang Mana?
Pemilihan antara K35 dan K36 sepenuhnya bergantung pada jarak antar poros (center distance) dan diameter katrol dalam sistem transmisi.
Kapan Memilih K35:
- Ketika jarak antar poros dan diameter katrol membutuhkan sabuk dengan panjang lingkar luar sekitar 35 inci.
- Jika menggunakan sabuk yang lebih panjang (misalnya, K36) akan menyebabkan sabuk terlalu longgar dan selip.
- Ketika ruang terbatas dan sabuk yang lebih pendek diperlukan.
Kapan Memilih K36:
- Ketika jarak antar poros dan diameter katrol membutuhkan sabuk dengan panjang lingkar luar sekitar 36 inci.
- Jika menggunakan sabuk yang lebih pendek (misalnya, K35) akan menyebabkan sabuk terlalu tegang dan memperpendek umur pakainya.
- Ketika diperlukan sedikit kelonggaran (slack) tambahan dalam sistem.
Konsekuensi Pemilihan Sabuk yang Salah:
- Terlalu Pendek: Sabuk akan terlalu tegang, menyebabkan beban berlebihan pada bantalan poros, keausan sabuk yang cepat, dan potensi kerusakan pada motor atau peralatan yang digerakkan.
- Terlalu Panjang: Sabuk akan terlalu longgar, menyebabkan selip, kehilangan daya, getaran, dan keausan sabuk yang tidak merata.
Aplikasi Umum V-Belt K35 dan K36
Karena ukurannya yang kecil dan kemampuannya untuk mentransfer daya yang lebih rendah, v-belt K35 dan K36 umumnya digunakan dalam aplikasi berikut:
- Peralatan Rumah Tangga: Mesin cuci, pengering pakaian, kipas angin, dan peralatan dapur kecil.
- Peralatan Taman: Mesin pemotong rumput, traktor rumput kecil, dan pompa air.
- Mesin Industri Ringan: Bor duduk, gergaji meja kecil, dan kompresor udara portabel.
- Peralatan Kantor: Printer, mesin fotokopi, dan mesin penghancur kertas.
Faktor-faktor Penting dalam Pemilihan V-Belt yang Tepat
Selain panjang lingkar luar, ada beberapa faktor lain yang perlu dipertimbangkan saat memilih v-belt:
- Daya Kuda (Horsepower): Pastikan sabuk mampu menangani daya yang ditransmisikan oleh motor.
- Kecepatan (Speed): Pertimbangkan kecepatan putaran poros penggerak dan poros yang digerakkan.
- Rasio Reduksi: Rasio antara diameter katrol penggerak dan katrol yang digerakkan akan mempengaruhi kecepatan dan torsi.
- Kondisi Lingkungan: Suhu, kelembaban, dan keberadaan bahan kimia dapat mempengaruhi umur pakai sabuk.
- Jenis Beban: Apakah beban konstan, variabel, atau intermiten? Beban yang bervariasi atau intermiten membutuhkan sabuk yang lebih kuat.
- Material: Pilihan material (karet, poliester, aramid) akan mempengaruhi kekuatan, fleksibilitas, dan ketahanan sabuk terhadap panas dan bahan kimia.
Pemasangan dan Perawatan V-Belt untuk Umur Pakai yang Panjang
Pemasangan dan perawatan yang tepat sangat penting untuk memastikan performa optimal dan memperpanjang umur pakai v-belt.
Tips Pemasangan:
- Periksa Katrol: Pastikan katrol bersih, bebas dari karat dan kerusakan.
- Tegangan yang Tepat: Atur tegangan sabuk sesuai dengan rekomendasi produsen. Terlalu tegang atau terlalu longgar dapat menyebabkan masalah. Gunakan alat pengukur tegangan sabuk jika memungkinkan.
- Penyelarasan Katrol: Pastikan katrol sejajar dengan benar. Ketidaksejajaran menyebabkan keausan sabuk yang tidak merata dan getaran. Gunakan alat penyelarasan laser jika memungkinkan.
- Jangan Memaksa Sabuk: Jangan pernah mencoba memaksa sabuk ke dalam katrol. Longgarkan katrol jika perlu.
Tips Perawatan:
- Inspeksi Rutin: Periksa sabuk secara berkala untuk melihat tanda-tanda keausan, retak, atau kerusakan.
- Kebersihan: Jaga agar sabuk dan katrol tetap bersih dari kotoran, minyak, dan gemuk.
- Penyesuaian Tegangan: Periksa dan sesuaikan tegangan sabuk secara berkala.
- Penggantian: Ganti sabuk yang aus atau rusak. Jangan menunggu sampai sabuk putus.
Masalah Umum dan Solusi pada V-Belt
Berikut adalah beberapa masalah umum yang mungkin terjadi pada v-belt dan solusinya:
- Selip: Tegangan sabuk terlalu rendah, katrol kotor, atau sabuk aus. Kencangkan sabuk, bersihkan katrol, atau ganti sabuk.
- Keausan yang Cepat: Ketidaksejajaran katrol, tegangan sabuk yang berlebihan, atau lingkungan yang abrasif. Perbaiki penyelarasan, sesuaikan tegangan, atau gunakan sabuk yang lebih tahan lama.
- Retak: Suhu yang ekstrem, paparan bahan kimia, atau usia sabuk. Ganti sabuk.
- Getaran: Ketidaksejajaran katrol, sabuk aus, atau bantalan yang rusak. Perbaiki penyelarasan, ganti sabuk, atau perbaiki bantalan.
- Suara Bising: Sabuk longgar, katrol kotor, atau sabuk aus. Kencangkan sabuk, bersihkan katrol, atau ganti sabuk.
Kesimpulan: Memaksimalkan Performa V-Belt K35 dan K36
V-belt K35 dan K36 adalah komponen penting dalam sistem transmisi daya di berbagai aplikasi industri ringan dan peralatan rumah tangga. Memahami spesifikasi teknis, perbedaan, dan aplikasi yang sesuai sangat penting untuk memilih sabuk yang tepat dan memastikan performa optimal. Dengan mengikuti panduan pemasangan dan perawatan yang tepat, Anda dapat memperpanjang umur pakai v-belt dan mengurangi biaya operasional. Selalu perhatikan faktor-faktor penting dalam pemilihan v-belt dan segera atasi masalah yang mungkin timbul untuk mencegah kerusakan yang lebih serius. Ingat, pemilihan sabuk yang tepat dan perawatan yang baik adalah kunci untuk sistem transmisi daya yang handal dan efisien.
