Vario 110 karburator, motor matic yang melegenda, dikenal karena kehandalan dan kemudahannya dalam perawatan. Salah satu komponen vital dalam sistem pengapiannya adalah CDI (Capacitor Discharge Ignition). Memahami wiring (perkabelan) soket CDI Vario 110 karbu sangat penting, baik untuk perawatan rutin, perbaikan kerusakan, maupun modifikasi ringan. Artikel ini akan mengupas tuntas seluk-beluk wiring CDI Vario 110 karburator, memberikan panduan langkah demi langkah, tips diagnosa masalah umum, hingga rekomendasi upgrade untuk performa yang lebih baik.
Mengapa Memahami Wiring CDI itu Penting?
Memahami wiring CDI bukan hanya untuk mekanik profesional. Bagi pemilik Vario 110 karbu, pengetahuan ini memberikan beberapa keuntungan:
- Diagnosa Mandiri: Ketika motor mengalami masalah pengapian, seperti susah hidup, brebet, atau kehilangan tenaga, Anda bisa melakukan diagnosa awal sendiri. Dengan mengetahui fungsi masing-masing kabel CDI, Anda bisa mengidentifikasi potensi penyebab masalah.
- Perawatan Preventif: Pemahaman wiring memungkinkan Anda melakukan pengecekan berkala pada kondisi kabel dan soket. Kabel yang kendor, korosi, atau terkelupas bisa dideteksi lebih awal dan diperbaiki sebelum menyebabkan masalah serius.
- Modifikasi Ringan: Jika Anda tertarik melakukan modifikasi ringan pada sistem pengapian, seperti mengganti CDI racing, pemahaman wiring adalah kunci agar pemasangan berjalan lancar dan aman.
- Hemat Biaya Perbaikan: Dengan kemampuan mendiagnosa dan memperbaiki masalah sederhana sendiri, Anda bisa menghemat biaya perbaikan di bengkel.

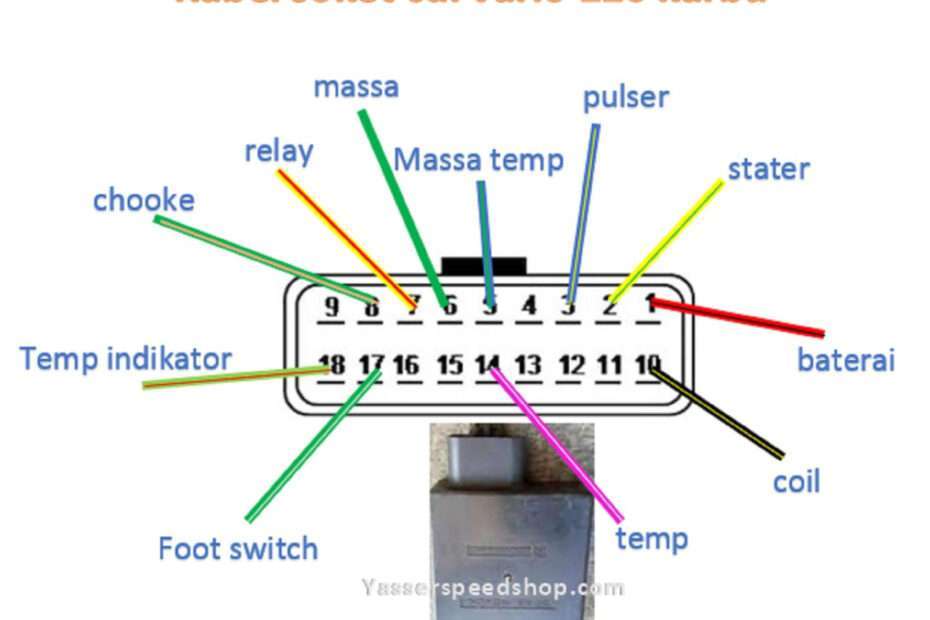

Denah Wiring Soket CDI Vario 110 Karburator: Identifikasi Kabel dan Fungsinya
Sebelum melangkah lebih jauh, mari kita identifikasi warna kabel dan fungsinya pada soket CDI Vario 110 karburator. Perlu diingat, skema warna bisa sedikit berbeda tergantung tahun produksi dan merek CDI. Namun, secara umum, berikut adalah denah wiring standar:
| Warna Kabel | Fungsi | Penjelasan |
|---|---|---|
| Hitam/Putih | Massa (Ground) | Menghubungkan CDI ke rangka motor sebagai jalur balik arus. |
| Hitam/Merah | Pulser Coil (Pick-up Coil) | Menerima sinyal dari pulser coil pada magnet, menginformasikan posisi piston. |
| Biru/Kuning | Coil Pengapian | Menghubungkan CDI ke koil pengapian untuk menghasilkan tegangan tinggi. |
| Hitam | Sumber Arus (ACC/Ignition) | Mendapatkan sumber arus 12V dari kunci kontak saat posisi ON. |
| Hijau | Sensor TPS (Throttle Position Sensor) | Memberikan informasi tentang posisi throttle, namun sering tidak terhubung di Vario 110 karbu standar. Kabel ini sering diabaikan. |
Catatan Penting: Selalu gunakan multimeter untuk memverifikasi fungsi kabel jika Anda ragu. Jangan hanya mengandalkan warna kabel, karena bisa saja ada modifikasi atau perubahan yang dilakukan sebelumnya.
Langkah-Langkah Memeriksa Kondisi Kabel dan Soket CDI
Pemeriksaan kondisi kabel dan soket CDI adalah langkah penting dalam perawatan preventif. Berikut langkah-langkahnya:
- Siapkan Alat: Multimeter, obeng, tang, contact cleaner (opsional).
- Lepaskan Soket CDI: Pastikan kunci kontak OFF. Lepaskan soket CDI dari unit CDI.
- Inspeksi Visual: Periksa kondisi fisik kabel dan soket. Cari tanda-tanda kerusakan seperti:
- Kabel terkelupas atau putus.
- Soket retak atau pecah.
- Konektor berkarat atau kotor.
- Ukur Resistansi Kabel Massa: Gunakan multimeter pada skala Ohm. Ukur resistansi antara kabel Hitam/Putih dan rangka motor. Resistansi harus mendekati 0 Ohm. Jika resistansi tinggi, berarti ada masalah pada kabel massa (ground).
- Periksa Tegangan Sumber Arus: Nyalakan kunci kontak (ON). Gunakan multimeter pada skala DC Volt. Ukur tegangan antara kabel Hitam dan rangka motor. Tegangan harus sekitar 12V. Jika tidak ada tegangan, periksa sekring dan kabel dari kunci kontak.
- Ukur Resistansi Pulser Coil: Gunakan multimeter pada skala Ohm. Ukur resistansi antara kabel Hitam/Merah dan rangka motor. Nilai resistansi standar biasanya antara 100-300 Ohm (tergantung spesifikasi CDI). Jika resistansi terlalu rendah atau terlalu tinggi, kemungkinan ada masalah pada pulser coil.
- Bersihkan Soket: Jika soket kotor atau berkarat, bersihkan menggunakan contact cleaner. Pastikan soket kering sebelum dipasang kembali.
Masalah Umum pada Wiring CDI Vario 110 Karbu dan Solusinya
Berikut adalah beberapa masalah umum yang sering terjadi pada wiring CDI Vario 110 karburator beserta solusinya:
- Motor Susah Hidup atau Mati Mendadak:
- Penyebab: Kabel massa (Hitam/Putih) kendor atau berkarat. Kabel sumber arus (Hitam) putus atau sekring putus.
- Solusi: Kencangkan atau ganti kabel massa. Periksa dan ganti sekring. Periksa kabel sumber arus dari kunci kontak ke CDI.
- Motor Brebet atau Kehilangan Tenaga:
- Penyebab: Kabel pulser coil (Hitam/Merah) putus atau longgar. CDI rusak.
- Solusi: Periksa dan perbaiki kabel pulser coil. Ganti CDI jika diperlukan.
- Tidak Ada Api pada Busi:
- Penyebab: Kabel koil pengapian (Biru/Kuning) putus atau longgar. Koil pengapian rusak. CDI rusak.
- Solusi: Periksa dan perbaiki kabel koil pengapian. Periksa dan ganti koil pengapian jika diperlukan. Ganti CDI jika diperlukan.
Tips Diagnostik Tambahan
- Gunakan Skema Wiring: Selalu gunakan skema wiring yang sesuai dengan tahun produksi Vario 110 Anda. Skema wiring bisa ditemukan di manual servis atau di internet.
- Periksa Koneksi dengan Hati-Hati: Pastikan semua koneksi kabel CDI terpasang dengan benar dan kencang. Koneksi yang longgar bisa menyebabkan masalah pengapian.
- Gunakan Multimeter dengan Benar: Pelajari cara menggunakan multimeter dengan benar. Pengukuran yang salah bisa memberikan hasil yang menyesatkan.
- Cari Bantuan Profesional: Jika Anda tidak yakin dengan kemampuan Anda, jangan ragu untuk meminta bantuan mekanik profesional.
Rekomendasi Upgrade CDI untuk Performa Lebih Baik
Jika Anda ingin meningkatkan performa Vario 110 karburator Anda, mengganti CDI standar dengan CDI racing bisa menjadi pilihan yang menarik. CDI racing biasanya memiliki kurva pengapian yang lebih agresif, sehingga menghasilkan tenaga yang lebih besar pada putaran mesin yang lebih tinggi.
Perhatikan Hal Berikut Saat Memilih CDI Racing:
- Merek Terpercaya: Pilih CDI racing dari merek yang terpercaya dan memiliki reputasi baik.
- Spesifikasi yang Sesuai: Pastikan CDI racing yang Anda pilih sesuai dengan spesifikasi mesin Vario 110 karburator Anda.
- Pemasangan yang Benar: Pemasangan CDI racing harus dilakukan dengan benar agar tidak merusak sistem pengapian. Ikuti instruksi pemasangan yang diberikan oleh produsen.
Contoh Merek CDI Racing yang Populer:
- BRT (Bintang Racing Team)
- TDR (Total Development Racing)
- Rextor
Peringatan: Mengganti CDI standar dengan CDI racing bisa mempengaruhi keawetan mesin. Lakukan modifikasi dengan bijak dan sesuaikan dengan kebutuhan Anda.
Kesimpulan
Memahami wiring soket CDI Vario 110 karburator adalah keterampilan yang berharga bagi setiap pemilik motor ini. Dengan pengetahuan ini, Anda bisa melakukan diagnosa mandiri, perawatan preventif, dan bahkan modifikasi ringan untuk meningkatkan performa motor Anda. Selalu berhati-hati saat melakukan perbaikan atau modifikasi pada sistem pengapian, dan jangan ragu untuk meminta bantuan profesional jika Anda tidak yakin. Selamat mencoba dan semoga bermanfaat!
