CDI (Capacitor Discharge Ignition) merupakan jantung dari sistem pengapian pada Vario 110 karburator. Memahami komponen CDI, termasuk fungsi kabel-kabelnya, sangat penting untuk perawatan dan perbaikan sepeda motor. Salah satu kabel yang seringkali menjadi perhatian adalah kabel negatif CDI. Artikel ini akan mengupas tuntas tentang kabel negatif CDI Vario 110 karbu, meliputi identifikasi warna, fungsi, peranannya dalam sistem pengapian, tips troubleshooting, serta informasi tambahan yang relevan untuk memudahkan Anda dalam memahami dan mengatasi masalah pengapian.
Mengidentifikasi Kabel Negatif CDI Vario 110 Karbu: Pentingnya Akurasi

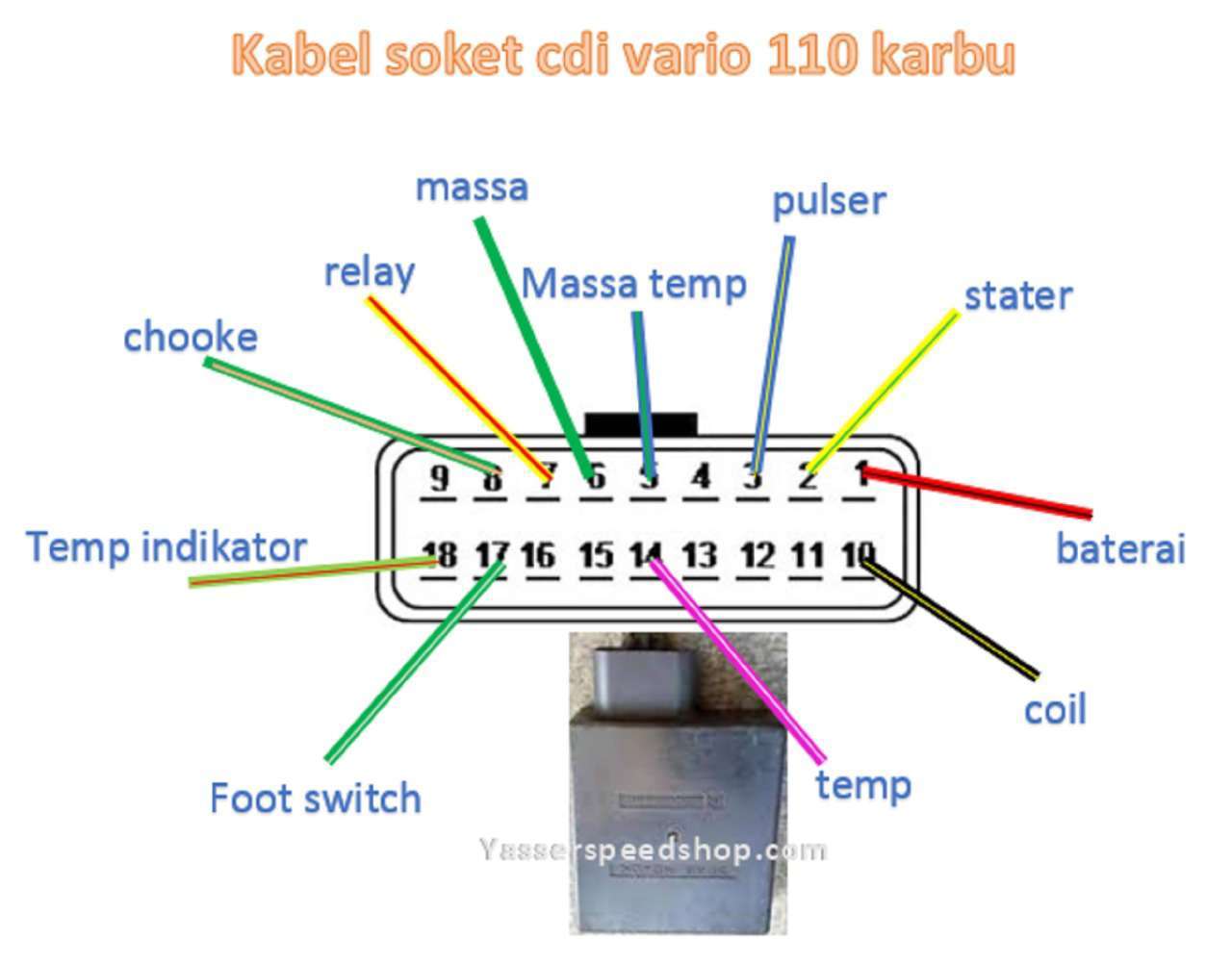

Identifikasi kabel negatif CDI pada Vario 110 karbu sangat penting untuk menghindari kesalahan pemasangan yang dapat merusak sistem kelistrikan. Pada umumnya, kabel negatif CDI Vario 110 karbu berwarna hijau solid. Namun, perlu diingat bahwa warna kabel bisa saja berbeda tergantung pada tahun pembuatan, modifikasi yang pernah dilakukan, atau penggantian CDI dengan merek aftermarket.
Penting! Jangan hanya mengandalkan warna kabel sebagai patokan utama. Selalu gunakan multimeter untuk memastikan koneksi kabel sebelum melakukan perbaikan atau modifikasi.
Berikut adalah beberapa cara untuk memastikan identifikasi kabel negatif CDI:
- Periksa Skema Kelistrikan: Skema kelistrikan Vario 110 karbu adalah sumber informasi paling akurat. Anda dapat menemukan skema ini di buku manual pemilik atau mencari secara online. Skema akan menunjukkan dengan jelas letak CDI dan warna kabel yang terhubung ke terminal negatif (massa/ground).
- Gunakan Multimeter: Multimeter adalah alat wajib bagi mekanik. Atur multimeter pada mode kontinuitas (buzzer) atau resistansi (Ohm). Tempelkan salah satu probe multimeter ke kabel yang ingin diidentifikasi, dan probe lainnya ke rangka motor (pastikan rangka motor terhubung ke negatif aki). Jika multimeter menunjukkan kontinuitas (buzzer berbunyi) atau resistansi mendekati nol, maka kabel tersebut adalah kabel negatif.
- Perhatikan Posisi Terminal: Pada CDI Vario 110 karbu, terminal negatif biasanya ditandai dengan simbol (-) atau "G" (untuk ground). Perhatikan posisi terminal ini dan bandingkan dengan skema kelistrikan.
Fungsi Kabel Negatif CDI: Pondasi Sistem Pengapian
Kabel negatif CDI berfungsi sebagai jalur balik arus dari CDI ke rangka motor, yang kemudian terhubung ke kutub negatif aki. Fungsi utamanya adalah:
- Sebagai Ground/Massa: Menyediakan referensi tegangan nol (0 volt) bagi CDI. CDI membutuhkan ground yang baik agar dapat berfungsi dengan benar.
- Menyelesaikan Sirkuit Pengapian: Ketika CDI melepaskan muatan listrik ke koil pengapian, arus akan mengalir melalui koil, busi, dan kembali ke CDI melalui kabel negatif. Tanpa kabel negatif yang terhubung dengan baik, sirkuit pengapian tidak akan lengkap, dan busi tidak akan memercikkan api.
- Stabilisasi Tegangan: Kabel negatif membantu menstabilkan tegangan di dalam CDI, mencegah lonjakan tegangan yang dapat merusak komponen elektronik.
Peran Kabel Negatif dalam Sistem Pengapian: Sebuah Simfoni Listrik
Sistem pengapian Vario 110 karbu bekerja seperti sebuah orkestra yang membutuhkan setiap instrumen untuk bermain dengan harmonis. Kabel negatif CDI memainkan peran penting dalam "simfoni listrik" ini:
- Pulser: Pulser menghasilkan sinyal kecil yang memberitahu CDI kapan busi harus memercikkan api.
- CDI: CDI menerima sinyal dari pulser dan melepaskan muatan listrik yang tersimpan di dalam kapasitor.
- Koil Pengapian: Koil pengapian mengubah tegangan rendah dari CDI menjadi tegangan tinggi (ribuan volt) yang dibutuhkan untuk memercikkan api di busi.
- Busi: Busi memercikkan api di dalam ruang bakar, membakar campuran bahan bakar dan udara, sehingga menghasilkan tenaga.
- Kabel Negatif CDI: Menyediakan jalur balik arus dari CDI, menyelesaikan sirkuit pengapian, dan memastikan busi dapat memercikkan api.
Tanpa kabel negatif yang berfungsi dengan baik, proses pengapian akan terganggu, menyebabkan mesin sulit dihidupkan, brebet, atau bahkan mati total.
Troubleshooting Kabel Negatif CDI Vario 110 Karbu: Mengatasi Masalah Pengapian
Kabel negatif CDI yang bermasalah dapat menyebabkan berbagai masalah pengapian. Berikut adalah beberapa masalah umum dan cara mengatasinya:
- Kabel Putus atau Longgar: Periksa kabel negatif CDI secara visual. Pastikan tidak ada kabel yang putus, terkelupas, atau konektor yang longgar. Jika ada, perbaiki atau ganti kabel tersebut.
- Koneksi Berkarat atau Kotor: Karat dan kotoran dapat menghambat aliran listrik. Bersihkan konektor kabel negatif CDI dengan sikat kawat halus dan cairan pembersih kontak.
- Grounding Kurang Baik: Pastikan kabel negatif CDI terhubung dengan baik ke rangka motor. Periksa titik grounding (biasanya baut yang menghubungkan kabel ke rangka). Bersihkan karat dan kotoran di sekitar titik grounding.
- Kabel Terjepit atau Tertekuk: Kabel yang terjepit atau tertekuk dapat rusak di bagian dalam. Periksa kabel secara seksama dan ganti jika ditemukan kerusakan.
- Kerusakan Internal CDI: Jika setelah memeriksa semua kemungkinan di atas masalah masih berlanjut, kemungkinan besar CDI mengalami kerusakan internal. Ganti CDI dengan yang baru (pastikan sesuai dengan spesifikasi Vario 110 karbu).
Tips Troubleshooting Tambahan:
- Gunakan Multimeter: Ukur tegangan antara kabel positif aki dan rangka motor. Seharusnya menunjukkan tegangan aki (sekitar 12 volt). Jika tegangan yang terukur jauh lebih rendah, kemungkinan ada masalah grounding.
- Periksa Kondisi Busi: Busi yang kotor, aus, atau berkerak dapat menyebabkan masalah pengapian. Bersihkan atau ganti busi secara berkala.
- Periksa Koil Pengapian: Koil pengapian yang rusak juga dapat menyebabkan masalah pengapian. Uji koil pengapian dengan multimeter atau bawa ke bengkel untuk diperiksa.
- Periksa Pulser: Pulser yang rusak dapat mengirimkan sinyal yang tidak tepat ke CDI. Uji pulser dengan multimeter atau bawa ke bengkel untuk diperiksa.
Informasi Tambahan: CDI Aftermarket dan Modifikasi Kelistrikan
Banyak pemilik Vario 110 karbu yang memodifikasi sistem kelistrikan untuk meningkatkan performa. Beberapa modifikasi umum meliputi:
- Penggantian CDI dengan CDI Aftermarket: CDI aftermarket seringkali menawarkan kurva pengapian yang berbeda, yang dapat meningkatkan tenaga mesin. Namun, pastikan CDI aftermarket yang Anda pilih sesuai dengan spesifikasi Vario 110 karbu.
- Pemasangan Koil Pengapian Racing: Koil pengapian racing dapat menghasilkan tegangan yang lebih tinggi, sehingga meningkatkan percikan api di busi. Namun, pastikan koil pengapian racing yang Anda pilih kompatibel dengan CDI dan sistem kelistrikan Vario 110 karbu.
- Peningkatan Grounding: Beberapa mekanik menyarankan untuk menambahkan kabel grounding tambahan untuk meningkatkan kualitas ground. Hal ini dapat membantu menstabilkan tegangan dan meningkatkan performa pengapian.
Peringatan! Modifikasi kelistrikan yang tidak tepat dapat merusak CDI, koil pengapian, atau komponen kelistrikan lainnya. Pastikan Anda memiliki pengetahuan yang cukup atau konsultasikan dengan mekanik profesional sebelum melakukan modifikasi.
Kesimpulan: Memahami Kabel Negatif, Menguasai Pengapian
Memahami fungsi dan peran kabel negatif CDI Vario 110 karbu sangat penting untuk menjaga performa dan keandalan sepeda motor Anda. Dengan memahami cara mengidentifikasi, melakukan troubleshooting, dan mengetahui informasi tambahan tentang modifikasi kelistrikan, Anda dapat mengatasi masalah pengapian dengan lebih efektif dan efisien. Ingatlah untuk selalu menggunakan multimeter dan skema kelistrikan sebagai panduan utama, serta konsultasikan dengan mekanik profesional jika Anda merasa kesulitan. Semoga panduan ini bermanfaat!
