Vario 110 karbu, meskipun tergolong motor lawas, masih menjadi pilihan banyak orang karena kehandalan dan kemudahannya dalam perawatan. Namun, masalah pengapian yang hilang bisa menjadi mimpi buruk, apalagi jika sumber masalahnya sulit dilacak. Salah satu komponen vital dalam sistem pengapian adalah CDI (Capacitor Discharge Ignition). Artikel ini akan memandu Anda secara detail dalam memeriksa kabel CDI Vario 110 karbu ketika mengalami masalah pengapian, lengkap dengan troubleshooting, informasi tambahan, dan solusi yang direkomendasikan.
Mengapa Vario 110 Karbu Hilang Pengapian?
Sebelum kita fokus pada CDI, penting untuk memahami penyebab umum hilangnya pengapian pada Vario 110 karbu:
- Koil Pengapian Rusak: Koil berfungsi mengubah tegangan rendah dari CDI menjadi tegangan tinggi yang dibutuhkan untuk memercikkan api di busi.
- Busi Mati: Busi yang sudah aus, kotor, atau rusak tidak akan memercikkan api.
- CDI Bermasalah: CDI adalah otak dari sistem pengapian, jika rusak, tidak akan ada percikan api.
- Kabel Putus atau Longgar: Kabel yang menghubungkan komponen-komponen pengapian (CDI, koil, busi, spul, pulser) bisa putus, longgar, atau korosi.
- Spul Lemah: Spul menghasilkan arus listrik untuk mengisi kapasitor di dalam CDI.
- Pulser Rusak: Pulser memberikan sinyal ke CDI kapan saatnya memercikkan api di busi.
- Saklar Kontak Bermasalah: Saklar kontak yang rusak bisa memutus aliran listrik ke sistem pengapian.
- Massa (Ground) Tidak Bagus: Koneksi massa yang buruk bisa menghambat aliran listrik.
- ECU (Electronic Control Unit) Bermasalah (Jika Ada): Beberapa Vario 110 karbu keluaran akhir sudah menggunakan ECU sederhana untuk mengatur pengapian.
Fokus Utama: Memahami Peran dan Fungsi CDI pada Vario 110 Karbu
CDI adalah komponen elektronik yang menyimpan energi listrik dan melepaskannya ke koil pengapian pada saat yang tepat. Pada Vario 110 karbu, CDI biasanya terletak di bawah jok, dekat dengan aki atau di dalam boks depan. CDI menerima sinyal dari pulser (yang terletak di dekat magnet) dan memberikan sinyal ke koil untuk menghasilkan percikan api di busi.
Jenis CDI pada Vario 110 Karbu:
- CDI AC: Mendapatkan sumber tegangan langsung dari spul pengapian.
- CDI DC: Mendapatkan sumber tegangan dari aki (baterai).
Vario 110 karbu umumnya menggunakan CDI AC, tetapi ada juga beberapa model yang menggunakan CDI DC. Memahami jenis CDI sangat penting karena mempengaruhi cara pengecekan kabel dan troubleshooting.
Langkah-langkah Pengecekan Kabel CDI Vario 110 Karbu
Berikut adalah panduan langkah demi langkah untuk memeriksa kabel CDI Vario 110 karbu ketika tidak ada pengapian:
Persiapan:
- Siapkan Alat: Multimeter (AVO meter), obeng, tang, kunci-kunci yang diperlukan, kabel jumper (jika ada).
- Keamanan: Pastikan motor dalam keadaan mati dan kunci kontak off. Buka jok motor untuk mengakses CDI.
Langkah 1: Identifikasi Kabel CDI

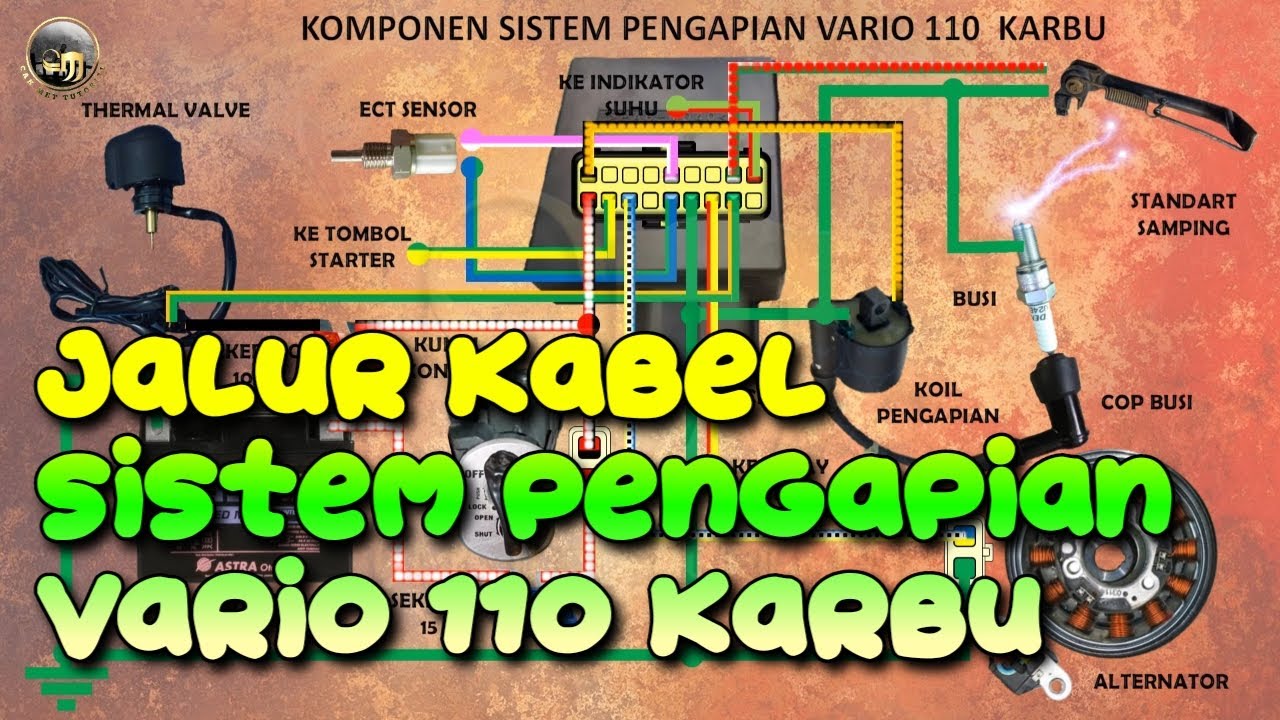

- Cari Skema Kabel: Cari skema kabel (wiring diagram) Vario 110 karbu. Skema ini sangat membantu untuk mengidentifikasi fungsi setiap kabel CDI. Anda bisa mencari skema ini di internet atau di buku manual servis motor.
- Warna Kabel Umum: Meskipun bisa berbeda tergantung tahun pembuatan, warna kabel CDI Vario 110 karbu umumnya adalah:
- Hitam/Putih: Massa (Ground)
- Hitam/Merah: Pulser
- Hitam/Kuning: Koil Pengapian
- Hitam/Biru (atau Warna Lain): Sumber Tegangan dari Spul (CDI AC) atau Aki (CDI DC)
- Hijau: Massa (Ground)
- Perhatikan Urutan Kabel: Catat urutan kabel yang terpasang pada CDI. Ini akan membantu Anda memasang kembali kabel dengan benar jika perlu dilepas.
Langkah 2: Pemeriksaan Visual Kabel CDI
- Periksa Kondisi Fisik: Periksa secara visual kondisi kabel CDI. Cari tanda-tanda kabel putus, retak, terbakar, atau isolasi yang mengelupas.
- Periksa Konektor: Periksa konektor CDI. Pastikan konektor tidak kotor, berkarat, atau longgar. Bersihkan konektor dengan sikat halus atau contact cleaner jika perlu.
- Periksa Jalur Kabel: Telusuri jalur kabel CDI dari CDI ke komponen lain (koil, pulser, spul, aki). Pastikan tidak ada kabel yang terjepit, tertekuk parah, atau terkena panas berlebihan.
Langkah 3: Pengecekan Kabel CDI dengan Multimeter
- Pengecekan Kontinuitas:
- Set Multimeter ke mode "Continuity" atau "Ohm" (tanda Ω).
- Lepaskan konektor CDI.
- Tempelkan probe multimeter pada kedua ujung kabel yang ingin diperiksa.
- Jika multimeter menunjukkan angka "0" atau bunyi "bip", berarti kabel tersebut terhubung dengan baik (kontinuitas ada). Jika multimeter menunjukkan angka tak terhingga (OL atau 1), berarti kabel tersebut putus.
- Periksa kontinuitas semua kabel CDI.
- Pengecekan Massa (Ground):
- Set Multimeter ke mode "Continuity".
- Tempelkan satu probe multimeter ke terminal massa (biasanya rangka motor yang bersih) dan probe lainnya ke kabel massa CDI (biasanya hitam/putih atau hijau).
- Multimeter harus menunjukkan angka "0" atau bunyi "bip", menandakan koneksi massa yang baik.
- Pengecekan Tegangan (Hati-hati!):
- CDI AC: Nyalakan mesin (kick starter atau electric starter). Set multimeter ke mode AC Voltage. Tempelkan probe multimeter ke kabel sumber tegangan dari spul (biasanya hitam/biru atau warna lain) dan kabel massa. Ukur tegangan yang dihasilkan saat mesin diputar. Tegangan minimal harus sekitar 20-30 VAC.
- CDI DC: Set kunci kontak ke posisi "ON". Set multimeter ke mode DC Voltage. Tempelkan probe multimeter ke kabel sumber tegangan dari aki dan kabel massa. Pastikan tegangan aki normal (sekitar 12 VDC).
Langkah 4: Memeriksa Kabel Pulser
- Lokasi Pulser: Pulser biasanya terletak di dekat magnet (flywheel) mesin.
- Pengecekan Kabel Pulser: Ikuti langkah yang sama seperti pengecekan kabel CDI: periksa kondisi fisik, konektor, dan kontinuitas kabel pulser.
- Pengecekan Resistansi Pulser: Set multimeter ke mode Ohm. Lepaskan konektor pulser. Ukur resistansi antara kedua kabel pulser. Nilai resistansi yang normal bervariasi tergantung merek dan tipe pulser, tetapi umumnya berkisar antara 100-300 Ohm.
Langkah 5: Memeriksa Kabel Koil Pengapian
- Lokasi Koil: Koil pengapian biasanya terletak di dekat busi.
- Pengecekan Kabel Koil: Ikuti langkah yang sama seperti pengecekan kabel CDI: periksa kondisi fisik, konektor, dan kontinuitas kabel koil.
- Pengecekan Resistansi Koil: Set multimeter ke mode Ohm. Lepaskan konektor koil. Ukur resistansi primer (antara terminal (+) dan (-) koil) dan resistansi sekunder (antara terminal (+) koil dan terminal busi). Nilai resistansi yang normal bervariasi tergantung merek dan tipe koil.
Troubleshooting dan Solusi
Setelah melakukan pengecekan kabel CDI, pulser, dan koil, berikut adalah beberapa troubleshooting dan solusi yang bisa Anda coba:
- Kabel Putus atau Longgar: Sambung kabel yang putus dengan benar dan kencangkan konektor yang longgar. Gunakan solder dan isolasi kabel yang baik untuk memastikan sambungan yang kuat dan aman.
- Kabel Korosi: Bersihkan kabel dan konektor yang berkarat dengan sikat halus atau contact cleaner. Jika korosi parah, ganti kabel dan konektor yang baru.
- Kabel Terjepit atau Tertekuk: Perbaiki jalur kabel yang terjepit atau tertekuk. Pastikan kabel tidak tertekan atau bergesekan dengan komponen lain.
- CDI Rusak: Jika semua kabel dalam kondisi baik dan tegangan dari spul (untuk CDI AC) atau aki (untuk CDI DC) normal, kemungkinan besar CDI rusak. Ganti CDI dengan yang baru. Pastikan Anda membeli CDI yang sesuai dengan tipe Vario 110 karbu Anda (AC atau DC).
- Pulser Rusak: Jika resistansi pulser tidak sesuai dengan nilai normal, ganti pulser dengan yang baru.
- Koil Pengapian Rusak: Jika resistansi koil tidak sesuai dengan nilai normal, ganti koil pengapian dengan yang baru.
- Spul Lemah (CDI AC): Jika tegangan dari spul rendah, kemungkinan spul lemah. Periksa kondisi spul dan ganti jika perlu.
- Busi Mati: Meskipun kabel CDI terlihat baik, jangan lupakan busi. Coba ganti busi dengan yang baru.
- Massa (Ground) Tidak Bagus: Periksa semua koneksi massa. Pastikan koneksi bersih dan kencang. Tambahkan kabel massa tambahan jika perlu.
- Saklar Kontak Bermasalah: Periksa saklar kontak. Pastikan saklar berfungsi dengan baik dan tidak ada kabel yang putus atau longgar di dekat saklar.
Informasi Tambahan: Tips Perawatan Sistem Pengapian Vario 110 Karbu
- Periksa Kondisi Busi Secara Berkala: Busi yang kotor atau aus dapat menyebabkan masalah pengapian. Bersihkan atau ganti busi secara berkala sesuai dengan rekomendasi pabrikan.
- Jaga Kebersihan Konektor: Konektor yang kotor atau berkarat dapat menghambat aliran listrik. Bersihkan konektor secara berkala dengan contact cleaner.
- Periksa Kabel Secara Rutin: Periksa kondisi kabel pengapian secara rutin. Cari tanda-tanda kabel putus, retak, atau isolasi yang mengelupas.
- Hindari Modifikasi Ekstrem: Modifikasi sistem pengapian yang ekstrem dapat merusak komponen pengapian dan menyebabkan masalah pengapian.
- Gunakan Suku Cadang Asli atau Berkualitas: Gunakan suku cadang asli atau berkualitas baik untuk memastikan sistem pengapian berfungsi dengan optimal.
Kesimpulan
Memeriksa kabel CDI adalah langkah penting dalam mengatasi masalah pengapian pada Vario 110 karbu. Dengan mengikuti panduan langkah demi langkah yang telah dijelaskan di atas, Anda dapat mengidentifikasi masalah dan menemukan solusi yang tepat. Ingatlah untuk selalu mengutamakan keselamatan dan berhati-hati saat melakukan perbaikan pada sistem kelistrikan motor. Jika Anda merasa kesulitan, sebaiknya serahkan perbaikan kepada mekanik yang berpengalaman. Semoga panduan ini bermanfaat dan membantu Anda mengatasi masalah pengapian pada Vario 110 karbu kesayangan Anda.
