Sistem pengapian adalah jantung dari setiap mesin pembakaran internal. Pada sepeda motor Vario 110 karburator, CDI (Capacitor Discharge Ignition) bertugas mengatur timing pengapian yang tepat untuk pembakaran yang optimal. Ketika CDI bermasalah, performa motor bisa menurun drastis, bahkan mogok. Salah satu langkah awal dalam mendiagnosis masalah pengapian adalah memeriksa dan melepas soket CDI. Artikel ini akan membahas secara mendalam cara melepas soket CDI Vario 110 karburator dengan aman dan benar, disertai tips pro, informasi tambahan, dan troubleshooting.
Mengapa Melepas Soket CDI Vario 110 Karburator?
Ada beberapa alasan mengapa Anda mungkin perlu melepas soket CDI pada Vario 110 karburator:
- Diagnosa Masalah Pengapian: Melepas dan memeriksa soket memungkinkan Anda melihat apakah ada korosi, kabel putus, atau kerusakan fisik lainnya yang dapat menyebabkan masalah pengapian.
- Penggantian CDI: Jika CDI terbukti rusak, Anda perlu melepas soket untuk menggantinya dengan unit yang baru.
- Pemeriksaan Jalur Kabel: Melepas soket memudahkan pelacakan jalur kabel CDI ke komponen lain seperti koil pengapian, pulser, dan massa.
- Perawatan Berkala: Membersihkan soket secara berkala dapat mencegah korosi dan memastikan koneksi yang baik.
- Modifikasi: Dalam beberapa kasus modifikasi, Anda mungkin perlu melepas soket CDI untuk memasang alat atau modul tambahan.
Persiapan Sebelum Melepas Soket CDI
Sebelum memulai, pastikan Anda telah menyiapkan alat dan bahan berikut:
- Obeng (+/-): Obeng plus digunakan untuk membuka cover CDI dan komponen lain yang mungkin menghalangi. Obeng minus kecil mungkin berguna untuk membantu melepas klip pengunci soket (jika ada).
- Tang: Tang kecil mungkin diperlukan untuk memegang atau menarik kabel jika diperlukan.
- Kunci Ring/Pas (Ukuran Sesuai): Untuk melepas bracket CDI jika diperlukan.
- Kain Lap Bersih: Untuk membersihkan soket dan area sekitarnya.
- Kontak Cleaner (Optional): Untuk membersihkan pin soket dari korosi.
- Vaseline/Grease (Optional): Untuk melumasi pin soket setelah dibersihkan, mencegah korosi.
- Multimeter (Optional): Untuk menguji kontinuitas kabel dan tegangan pada soket CDI.
- Buku Manual Servis Vario 110 Karburator (Sangat Disarankan): Sebagai referensi untuk lokasi CDI dan wiring diagram.
Keselamatan Utama:
- Matikan Mesin: Pastikan mesin motor dalam keadaan mati dan kunci kontak dicabut.
- Lepaskan Aki (Disarankan): Untuk menghindari korsleting yang tidak disengaja, disarankan untuk melepas kabel negatif (-) aki. Ini adalah langkah ekstra hati-hati yang sangat membantu.
- Bekerja di Area Terang: Pastikan Anda memiliki penerangan yang cukup untuk melihat dengan jelas apa yang Anda lakukan.
Langkah-Langkah Melepas Soket CDI Vario 110 Karburator
Berikut adalah langkah-langkah detail untuk melepas soket CDI Vario 110 karburator:
-
Lokasi CDI: CDI Vario 110 karburator biasanya terletak di bawah jok, dekat dengan aki. Lihat buku manual servis untuk lokasi pastinya. Pada beberapa model, CDI mungkin tersembunyi di balik cover plastik.
-
Buka Akses: Lepaskan jok dan cover plastik yang menghalangi akses ke CDI. Gunakan obeng yang sesuai untuk membuka baut atau klip pengikat.
-

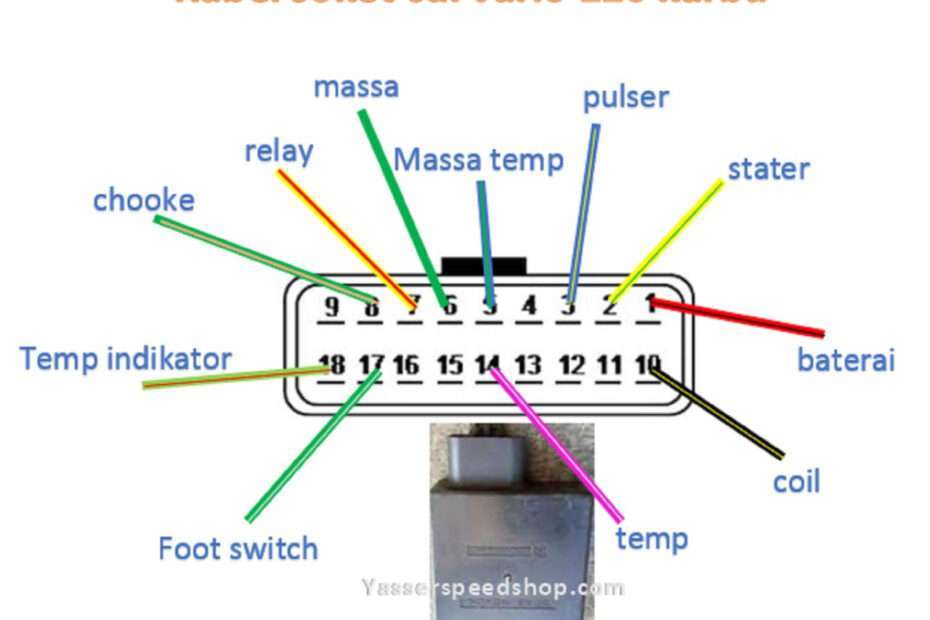

Perhatikan Soket CDI: Perhatikan baik-baik bagaimana soket CDI terpasang ke CDI. Biasanya, ada klip pengunci yang harus ditekan atau ditarik sebelum soket dapat dilepas. Beberapa soket mungkin memiliki mekanisme pengunci yang berbeda, jadi perhatikan dengan seksama.
-
Lepaskan Klip Pengunci (Jika Ada): Gunakan obeng minus kecil atau jari Anda untuk menekan atau menarik klip pengunci soket. Lakukan dengan hati-hati agar klip tidak patah. Jangan paksa soket jika terasa sulit dilepas. Periksa kembali apakah ada klip atau pengunci tersembunyi.
-
Tarik Soket CDI: Setelah klip pengunci dilepas, tarik soket CDI dari CDI. Goyangkan sedikit jika perlu, tetapi jangan menarik terlalu keras. Perhatikan apakah ada kabel yang tertarik atau tertekuk saat Anda menarik soket.
-
Periksa Kondisi Soket dan Pin CDI: Setelah soket dilepas, periksa kondisi soket dan pin CDI. Cari tanda-tanda korosi, kabel putus, pin bengkok, atau kerusakan fisik lainnya.
Tips Pro dan Informasi Tambahan
- Foto Sebelum Melepas: Ambil foto soket CDI sebelum Anda melepasnya. Ini akan membantu Anda mengingat posisi kabel jika Anda perlu memasangnya kembali.
- Catat Urutan Kabel: Jika soket memiliki banyak kabel dengan warna yang sama, catat urutan kabel sebelum Anda melepasnya. Anda bisa menggunakan kertas dan pena atau membuat diagram sederhana.
- Gunakan Kontak Cleaner: Jika Anda melihat korosi pada pin soket, semprotkan kontak cleaner pada pin dan soket. Biarkan kontak cleaner bekerja selama beberapa menit, lalu bersihkan dengan kain lap bersih.
- Lumasi Pin Soket: Setelah membersihkan pin soket, lumasi dengan sedikit vaseline atau grease. Ini akan membantu mencegah korosi dan memastikan koneksi yang baik.
- Periksa Kondisi Kabel: Periksa seluruh panjang kabel CDI dari soket ke komponen lain. Cari tanda-tanda kerusakan, seperti isolasi yang retak, kabel yang terkelupas, atau sambungan yang longgar.
- Gunakan Multimeter untuk Pengujian: Jika Anda memiliki multimeter, Anda dapat menggunakannya untuk menguji kontinuitas kabel CDI. Pastikan kabel tidak putus di tengah. Anda juga dapat mengukur tegangan pada soket CDI saat kunci kontak dihidupkan. Lihat buku manual servis untuk nilai tegangan yang benar.
- Jangan Paksa: Jika soket sulit dilepas, jangan paksa. Periksa kembali apakah ada klip atau pengunci tersembunyi. Memaksa soket dapat merusak soket atau pin CDI.
- Ganti Soket yang Rusak: Jika soket CDI rusak, ganti dengan soket yang baru. Soket yang rusak dapat menyebabkan masalah pengapian yang sulit didiagnosis.
- Pasang Kembali dengan Benar: Saat memasang kembali soket CDI, pastikan soket terkunci dengan benar. Anda akan mendengar bunyi "klik" saat klip pengunci mengunci soket.
Troubleshooting
Berikut adalah beberapa masalah umum yang mungkin terjadi saat melepas atau memasang soket CDI, beserta solusinya:
- Soket Sulit Dilepas:
- Penyebab: Klip pengunci berkarat atau macet.
- Solusi: Semprotkan WD-40 atau pelumas sejenis pada klip pengunci. Goyangkan soket perlahan sambil mencoba melepaskan klip.
- Klip Pengunci Patah:
- Penyebab: Klip pengunci rapuh karena usia atau terlalu banyak dipaksa.
- Solusi: Ganti soket CDI dengan yang baru.
- Pin CDI Bengkok:
- Penyebab: Soket ditarik paksa atau terbentur.
- Solusi: Jika pin hanya sedikit bengkok, Anda mungkin bisa meluruskannya dengan hati-hati menggunakan tang kecil. Jika pin bengkok parah, sebaiknya ganti CDI.
- Motor Tidak Menyala Setelah Soket Dilepas dan Dipasang Kembali:
- Penyebab: Soket tidak terpasang dengan benar, kabel putus, atau CDI rusak.
- Solusi: Pastikan soket terpasang dengan benar dan terkunci. Periksa kabel CDI dari soket ke komponen lain. Jika semua kabel terlihat baik, kemungkinan CDI rusak dan perlu diganti.
Kesimpulan
Melepas soket CDI Vario 110 karburator adalah tugas yang relatif sederhana, tetapi memerlukan ketelitian dan kehati-hatian. Dengan mengikuti panduan lengkap dan tips pro di atas, Anda dapat melepas soket CDI dengan aman dan benar, serta mendiagnosis dan memperbaiki masalah pengapian pada motor Anda. Selalu ingat untuk memprioritaskan keselamatan dan menggunakan alat yang tepat. Jika Anda merasa tidak yakin, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman. Selalu konsultasikan buku manual servis Vario 110 karburator Anda untuk informasi spesifik tentang model motor Anda.
