CDI (Capacitor Discharge Ignition) adalah jantung dari sistem pengapian pada sepeda motor karburator, termasuk Vario 110 karburator. Memahami fungsi setiap pin pada soket CDI sangat krusial untuk troubleshooting masalah pengapian, melakukan modifikasi, atau sekadar memastikan motor kesayangan tetap prima. Artikel ini akan memandu Anda melalui seluk-beluk soket CDI Vario 110 karburator, lengkap dengan informasi tambahan dan tips praktis.
Mengapa Memahami Fungsi Pin Soket CDI Penting?
Sebelum kita masuk ke detail setiap pin, mari kita pahami mengapa pengetahuan ini penting:
- Troubleshooting: Ketika motor mogok atau mengalami masalah pengapian, memahami fungsi pin CDI memungkinkan Anda mengidentifikasi sumber masalah dengan lebih cepat dan akurat.
- Modifikasi: Bagi para modifikator, pengetahuan ini membuka pintu untuk melakukan upgrade sistem pengapian, misalnya mengganti CDI standar dengan CDI racing untuk meningkatkan performa.
- Perawatan: Memahami cara kerja CDI membantu Anda melakukan perawatan preventif dan menghindari kerusakan yang lebih parah.
- Keamanan: Mengutak-atik sistem pengapian tanpa pengetahuan yang cukup bisa berbahaya. Memahami fungsi pin CDI akan meminimalkan risiko kesalahan dan potensi kerusakan.

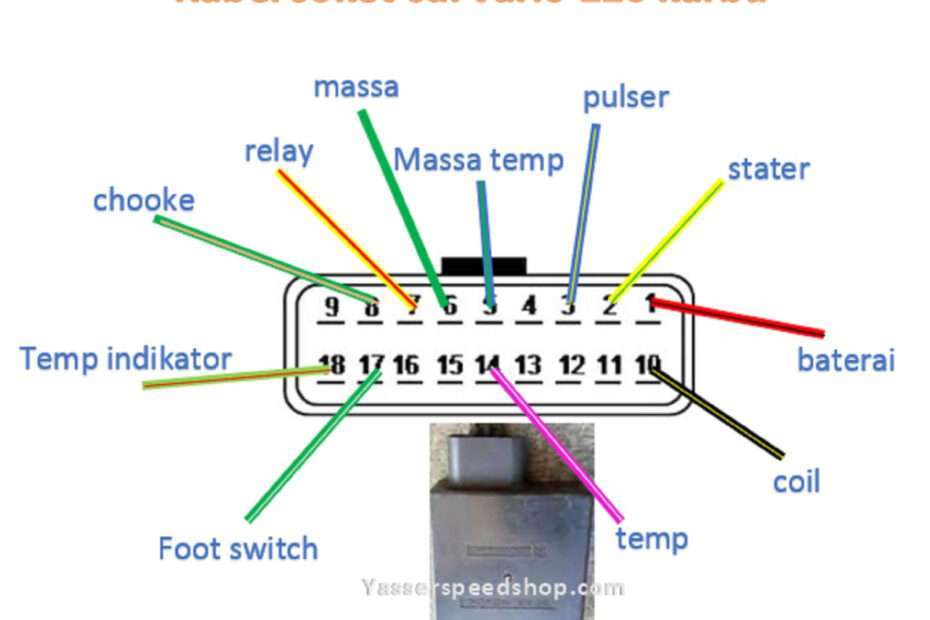

Denah Soket CDI Vario 110 Karburator: Identifikasi Pin dengan Tepat
Secara umum, soket CDI Vario 110 karburator memiliki 5 pin. Namun, konfigurasi ini bisa berbeda tergantung pada merek CDI yang digunakan (OEM atau aftermarket). Oleh karena itu, selalu rujuk pada diagram perkabelan (wiring diagram) yang sesuai dengan CDI yang Anda gunakan. Berikut adalah deskripsi umum pin pada CDI Vario 110 karburator:
Disclaimer: Deskripsi di bawah ini adalah deskripsi umum dan mungkin berbeda pada beberapa model. Selalu verifikasi dengan diagram perkabelan motor Anda.
- Pin Pulser (Pick-Up Coil): Ini adalah pin yang menerima sinyal dari pulser (pick-up coil) yang terletak di dekat magnet (flywheel). Pulser menghasilkan tegangan kecil saat magnet berputar melewatinya. Sinyal ini digunakan oleh CDI untuk menentukan kapan busi harus memercikkan api.
- Pin Massa (Ground): Pin ini terhubung ke rangka motor dan berfungsi sebagai titik referensi tegangan (ground). Koneksi yang baik pada pin massa sangat penting untuk kinerja CDI yang optimal.
- Pin Koil Pengapian (Ignition Coil): Pin ini terhubung ke koil pengapian. CDI mengirimkan arus ke koil pengapian, yang kemudian meningkatkan tegangan hingga ribuan volt untuk menghasilkan percikan api di busi.
- Pin Sumber Tegangan (Biasanya dari Spul/Alternator): Pin ini menerima sumber tegangan yang dibutuhkan CDI untuk beroperasi. Pada Vario 110 karburator, tegangan ini biasanya berasal dari spul pengapian (bagian dari alternator). Tegangan ini biasanya AC (Alternating Current) dan diubah menjadi DC (Direct Current) di dalam CDI.
- Pin Kunci Kontak (Ignition Switch): Pin ini terhubung ke kunci kontak. Ketika kunci kontak dihidupkan, pin ini mendapatkan tegangan yang memungkinkan CDI untuk berfungsi. Beberapa CDI menggunakan pin ini sebagai sinyal "on/off" sederhana, sementara yang lain mungkin menggunakan tegangan yang lebih kompleks untuk mengaktifkan fitur-fitur tertentu.
Penting:
- Urutan pin pada soket CDI bisa berbeda tergantung pada merek dan model CDI.
- Jangan pernah mencoba mencabut atau memasang soket CDI saat kunci kontak dalam posisi ON.
- Gunakan multimeter untuk menguji tegangan dan kontinuitas pada setiap pin.
Membedah Fungsi Setiap Pin Lebih Dalam
Mari kita telaah lebih dalam fungsi masing-masing pin:
1. Pin Pulser (Pick-Up Coil)
- Fungsi: Menerima sinyal dari pulser.
- Cara Kerja: Pulser adalah sensor yang menghasilkan sinyal tegangan saat magnet pada flywheel (rotor) melewati kumparannya. Sinyal ini memberitahu CDI kapan piston berada pada posisi yang tepat untuk pembakaran.
- Troubleshooting: Jika motor sulit dihidupkan atau mogok saat panas, periksa kabel pulser dan koneksinya. Ukur tegangan yang dihasilkan oleh pulser saat mesin diengkol. Nilai tegangan yang normal bervariasi, tetapi biasanya sekitar 0.5 – 2 volt AC.
- Informasi Tambahan: Jarak antara pulser dan magnet sangat penting. Jarak yang terlalu jauh atau terlalu dekat dapat menyebabkan masalah pengapian.
2. Pin Massa (Ground)
- Fungsi: Sebagai titik referensi tegangan (ground).
- Cara Kerja: Pin massa menyediakan jalur bagi arus listrik untuk kembali ke sumbernya. Koneksi massa yang buruk dapat menyebabkan berbagai masalah, termasuk pengapian yang lemah, lampu yang redup, dan bahkan kerusakan pada komponen elektronik.
- Troubleshooting: Periksa kabel massa dan pastikan terhubung dengan baik ke rangka motor. Bersihkan karat atau korosi pada titik koneksi. Gunakan multimeter untuk menguji kontinuitas antara pin massa dan rangka motor. Nilai resistansi harus mendekati 0 ohm.
- Informasi Tambahan: Pastikan semua komponen elektronik pada motor memiliki koneksi massa yang baik. Ini akan membantu mencegah masalah yang disebabkan oleh ground loop.
3. Pin Koil Pengapian (Ignition Coil)
- Fungsi: Menghubungkan CDI ke koil pengapian.
- Cara Kerja: CDI mengirimkan pulsa arus ke koil pengapian, yang kemudian meningkatkan tegangan menjadi ribuan volt. Tegangan tinggi ini kemudian dikirim ke busi untuk menghasilkan percikan api.
- Troubleshooting: Jika tidak ada percikan api pada busi, periksa kabel antara CDI dan koil pengapian. Ukur resistansi pada koil pengapian. Nilai resistansi yang normal bervariasi, tetapi biasanya sekitar 2-5 ohm pada lilitan primer dan 5-15 kilo ohm pada lilitan sekunder.
- Informasi Tambahan: Gunakan koil pengapian yang sesuai dengan spesifikasi motor Anda. Menggunakan koil pengapian yang tidak sesuai dapat menyebabkan kerusakan pada CDI atau mesin.
4. Pin Sumber Tegangan (Dari Spul/Alternator)
- Fungsi: Menyediakan sumber tegangan untuk CDI.
- Cara Kerja: Spul pengapian menghasilkan tegangan AC saat mesin berputar. Tegangan ini kemudian disearahkan dan difilter di dalam CDI untuk menghasilkan tegangan DC yang stabil.
- Troubleshooting: Ukur tegangan yang dihasilkan oleh spul pengapian saat mesin diengkol. Nilai tegangan yang normal bervariasi, tetapi biasanya sekitar 20-50 volt AC. Jika tegangan terlalu rendah, kemungkinan ada masalah pada spul pengapian.
- Informasi Tambahan: Beberapa CDI aftermarket mungkin memerlukan sumber tegangan DC yang terpisah. Pastikan untuk memeriksa spesifikasi CDI Anda.
5. Pin Kunci Kontak (Ignition Switch)
- Fungsi: Mengaktifkan atau menonaktifkan CDI.
- Cara Kerja: Ketika kunci kontak dihidupkan, pin ini menerima tegangan (biasanya 12V) yang memungkinkan CDI untuk berfungsi. Ketika kunci kontak dimatikan, tegangan pada pin ini hilang, dan CDI berhenti bekerja.
- Troubleshooting: Periksa kabel antara kunci kontak dan CDI. Pastikan kunci kontak berfungsi dengan baik. Ukur tegangan pada pin ini saat kunci kontak dihidupkan.
- Informasi Tambahan: Beberapa CDI memiliki fitur keamanan yang menggunakan pin kunci kontak untuk mencegah pencurian.
Tips Ampuh Meningkatkan Performa dengan Memahami Soket CDI
- Upgrade CDI: Ganti CDI standar dengan CDI racing untuk meningkatkan limiter RPM dan meningkatkan performa mesin. Pastikan CDI racing yang Anda pilih kompatibel dengan motor Anda.
- Optimalkan Timing Pengapian: Beberapa CDI racing memungkinkan Anda untuk mengatur timing pengapian. Eksperimen dengan pengaturan yang berbeda untuk menemukan setting yang optimal untuk mesin Anda.
- Periksa Koneksi: Pastikan semua koneksi pada soket CDI bersih dan kencang. Gunakan contact cleaner untuk membersihkan konektor.
- Gunakan Multimeter: Multimeter adalah alat yang sangat berguna untuk troubleshooting masalah pengapian. Pelajari cara menggunakan multimeter untuk mengukur tegangan, resistansi, dan kontinuitas.
Kesimpulan
Memahami fungsi pin soket CDI Vario 110 karburator adalah kunci untuk menjaga performa motor Anda tetap optimal. Dengan pengetahuan ini, Anda dapat melakukan troubleshooting masalah pengapian, melakukan modifikasi, dan memastikan motor kesayangan Anda selalu siap menemani perjalanan. Ingatlah untuk selalu berhati-hati saat bekerja dengan sistem pengapian dan selalu rujuk pada diagram perkabelan yang sesuai dengan motor Anda. Selamat mencoba dan semoga bermanfaat!
