CDI (Capacitor Discharge Ignition) adalah jantung dari sistem pengapian pada Vario 110 Karbu. Sistem ini bertanggung jawab untuk menghasilkan percikan api di busi yang membakar campuran bahan bakar dan udara di ruang bakar, sehingga mesin dapat hidup dan bekerja. Salah satu komponen krusial dalam sistem CDI adalah kabel positif CDI. Memahami fungsi dan warna kabel ini sangat penting untuk diagnosis masalah pengapian dan perbaikan yang tepat.
Pendahuluan: Mengapa Memahami Kabel Positif CDI Itu Penting?
Memahami kabel positif CDI pada Vario 110 Karbu memberikan keuntungan signifikan:
- Diagnosis Masalah: Jika motor sulit dihidupkan, mati mendadak, atau performanya buruk, mengetahui warna dan fungsi kabel CDI membantu mempersempit kemungkinan penyebab masalah.
- Perbaikan yang Tepat: Dengan pemahaman yang benar, Anda dapat melakukan perbaikan sendiri atau memberikan informasi yang akurat kepada mekanik, sehingga menghindari perbaikan yang tidak perlu dan mahal.
- Modifikasi yang Aman: Jika Anda berencana melakukan modifikasi pada sistem pengapian, memahami kabel CDI sangat penting untuk memastikan modifikasi dilakukan dengan aman dan tidak merusak komponen lain.
- Pemahaman Sistem Pengapian: Mempelajari kabel CDI membantu memahami cara kerja sistem pengapian secara keseluruhan, yang berguna untuk perawatan preventif dan pemecahan masalah di masa depan.

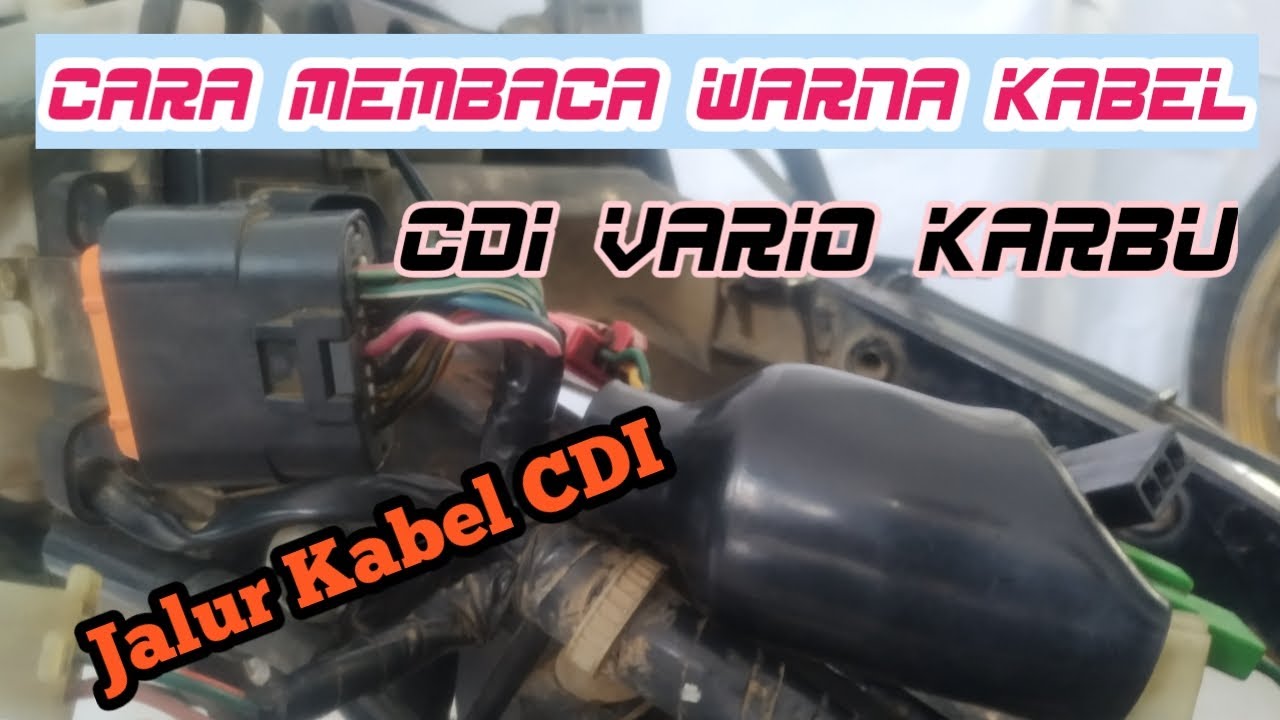

Identifikasi Warna Kabel Positif CDI Vario 110 Karbu
Kunci untuk memahami kabel positif CDI terletak pada identifikasi warnanya. Pada Vario 110 Karbu, biasanya (namun TIDAK SELALU!) kabel positif CDI berwarna hitam/putih atau hitam strip putih. Namun, penting untuk dicatat bahwa:
- Variasi Pabrikan: Warna kabel bisa sedikit berbeda tergantung tahun pembuatan dan variasi model. Selalu periksa skema kabel (wiring diagram) yang spesifik untuk Vario 110 Karbu Anda.
- Modifikasi Sebelumnya: Jika motor sudah pernah dimodifikasi atau diperbaiki sebelumnya, warna kabel mungkin sudah berubah karena penggantian kabel atau konektor.
- Gunakan Multimeter: Cara paling akurat untuk mengidentifikasi kabel positif CDI adalah dengan menggunakan multimeter dan mengacu pada skema kabel yang benar.
Peringatan: Jangan pernah berasumsi hanya berdasarkan warna. Selalu verifikasi dengan multimeter dan skema kabel. Kesalahan identifikasi dapat menyebabkan kerusakan serius pada CDI atau komponen lain.
Fungsi Kabel Positif CDI: Sumber Tegangan Pengapian
Kabel positif CDI berfungsi sebagai jalur masuk tegangan dari spul pengapian (atau aki pada beberapa model CDI). Tegangan ini kemudian disimpan dalam kapasitor di dalam CDI. Ketika pulser memberikan sinyal, CDI melepaskan tegangan tinggi dari kapasitor ke koil pengapian, yang kemudian menghasilkan percikan api di busi.
Secara sederhana, kabel positif CDI adalah "saluran masuk" utama untuk energi yang dibutuhkan untuk menghasilkan percikan api. Tanpa tegangan yang memadai pada kabel ini, CDI tidak akan berfungsi dengan benar.
Memahami Komponen Sistem Pengapian Vario 110 Karbu
Untuk memahami peran kabel positif CDI, penting untuk memahami komponen lain dalam sistem pengapian:
- Spul Pengapian (Generator Pulsa): Menghasilkan tegangan AC saat mesin berputar. Tegangan ini kemudian disalurkan ke CDI.
- Pulser (Pick-Up Coil): Mendeteksi posisi crankshaft dan mengirimkan sinyal ke CDI untuk menentukan waktu pengapian yang tepat.
- CDI (Capacitor Discharge Ignition): Menyimpan tegangan dari spul pengapian dan melepaskannya ke koil pengapian pada waktu yang tepat.
- Koil Pengapian: Meningkatkan tegangan dari CDI menjadi tegangan yang sangat tinggi (puluhan ribu volt) untuk menghasilkan percikan api di busi.
- Busi: Menghasilkan percikan api yang membakar campuran bahan bakar dan udara di ruang bakar.
- Kabel Busi: Menyalurkan tegangan tinggi dari koil pengapian ke busi.
- Kunci Kontak: Mengaktifkan dan menonaktifkan sistem pengapian.
- ECU (Engine Control Unit) (pada beberapa model): Mengontrol waktu pengapian dan parameter mesin lainnya (tidak selalu ada pada Vario 110 Karbu, tergantung tahun dan model).
Troubleshooting Masalah yang Terkait dengan Kabel Positif CDI
Jika Vario 110 Karbu Anda mengalami masalah pengapian, berikut beberapa area yang perlu diperiksa terkait dengan kabel positif CDI:
- Koneksi Longgar atau Korosi: Periksa konektor kabel positif CDI di kedua ujungnya (CDI dan sumber tegangan). Pastikan konektor terpasang dengan kuat dan tidak ada korosi. Bersihkan konektor jika perlu.
- Kabel Putus atau Terkelupas: Periksa sepanjang kabel positif CDI untuk mencari tanda-tanda kerusakan fisik, seperti kabel putus, terkelupas, atau tertekuk.
- Tegangan Tidak Memadai: Gunakan multimeter untuk mengukur tegangan pada kabel positif CDI saat mesin dihidupkan. Tegangan harus sesuai dengan spesifikasi pabrikan (biasanya sekitar 10-15 VAC dari spul pengapian). Jika tegangan terlalu rendah, masalah mungkin ada pada spul pengapian.
- Grounding yang Buruk: Pastikan CDI memiliki ground yang baik. Periksa kabel ground CDI dan pastikan terpasang dengan kuat ke rangka motor. Grounding yang buruk dapat menyebabkan masalah pengapian.
- Short Circuit: Periksa apakah ada short circuit pada kabel positif CDI. Short circuit dapat menyebabkan CDI tidak berfungsi dengan benar. Gunakan multimeter untuk memeriksa resistansi antara kabel positif CDI dan ground.
Langkah-Langkah Pemeriksaan Kabel Positif CDI dengan Multimeter
Berikut langkah-langkah pemeriksaan dasar menggunakan multimeter:
- Siapkan Multimeter: Atur multimeter ke mode pengukuran tegangan AC (VAC) untuk mengukur tegangan dari spul pengapian, atau ke mode pengukuran tegangan DC (VDC) jika sumber tegangannya dari aki.
- Identifikasi Kabel: Pastikan Anda sudah mengidentifikasi kabel positif CDI dengan benar menggunakan skema kabel.
- Sambungkan Multimeter:
- Hubungkan probe positif (+) multimeter ke kabel positif CDI.
- Hubungkan probe negatif (-) multimeter ke ground (rangka motor).
- Hidupkan Mesin (atau putar crankshaft): Hidupkan mesin atau putar crankshaft secara manual.
- Baca Hasil Pengukuran: Perhatikan pembacaan pada multimeter. Tegangan harus sesuai dengan spesifikasi pabrikan. Jika tegangan terlalu rendah atau tidak ada sama sekali, ada masalah dengan spul pengapian, kabel, atau konektor.
- Ukur Resistansi: Atur multimeter ke mode pengukuran resistansi (Ohm). Lepaskan kabel positif CDI dari CDI dan spul pengapian. Ukur resistansi antara kedua ujung kabel. Resistansi harus rendah (mendekati 0 Ohm). Resistansi yang tinggi menunjukkan adanya kerusakan pada kabel.
Tips Perawatan Sistem Pengapian Vario 110 Karbu
- Periksa Busi Secara Berkala: Busi yang kotor atau aus dapat menyebabkan masalah pengapian. Bersihkan atau ganti busi secara teratur sesuai dengan rekomendasi pabrikan.
- Periksa Kabel dan Konektor: Periksa kabel dan konektor sistem pengapian secara berkala untuk memastikan tidak ada kerusakan, korosi, atau koneksi yang longgar.
- Gunakan Suku Cadang Asli: Saat mengganti komponen sistem pengapian, gunakan suku cadang asli atau suku cadang berkualitas tinggi yang sesuai dengan spesifikasi pabrikan.
- Hindari Modifikasi yang Tidak Perlu: Modifikasi sistem pengapian yang tidak perlu dapat menyebabkan masalah dan bahkan merusak komponen.
- Servis Rutin: Lakukan servis rutin pada sistem pengapian sesuai dengan jadwal yang direkomendasikan oleh pabrikan.
Kesimpulan: Investasi dalam Pengetahuan Membawa Keamanan dan Efisiensi
Memahami warna kabel positif CDI Vario 110 Karbu, fungsinya, dan cara melakukan troubleshooting dasar adalah investasi berharga dalam perawatan dan perbaikan motor Anda. Dengan pengetahuan yang tepat, Anda dapat mendiagnosis masalah dengan lebih cepat, melakukan perbaikan yang tepat, dan menghindari biaya perbaikan yang tidak perlu. Ingatlah selalu untuk menggunakan skema kabel yang benar dan multimeter untuk memastikan identifikasi yang akurat dan menghindari kerusakan. Semoga panduan ini bermanfaat!
