Vario 110 Karbu, motor matic yang populer di masanya, dikenal karena kehandalan dan kemudahannya dalam perawatan. Namun, masalah kelistrikan, khususnya yang berkaitan dengan CDI (Capacitor Discharge Ignition), seringkali menjadi momok bagi pemiliknya. Salah satu titik krusial dalam sistem pengapian adalah jalur kabel antara kunci kontak dan CDI. Jalur ini, meskipun terlihat sederhana, memiliki peran vital dalam menghidupkan mesin. Jika terjadi masalah pada jalur ini, motor bisa mogok, susah dihidupkan, atau bahkan tidak bisa dihidupkan sama sekali.
Artikel ini akan membongkar secara detail jalur kabel kunci kontak ke CDI Vario 110 Karbu. Kita akan membahas fungsi masing-masing kabel, cara kerja sistem pengapian, penyebab umum masalah, cara mendiagnosa kerusakan, dan solusi perbaikannya. Dengan panduan ini, Anda akan lebih memahami sistem kelistrikan motor Anda dan mampu mengatasi masalah pengapian dengan lebih percaya diri.
I. Dasar Teori: Memahami Sistem Pengapian CDI pada Vario 110 Karbu
Sebelum membahas jalur kabel secara spesifik, penting untuk memahami dasar teori sistem pengapian CDI pada Vario 110 Karbu. Sistem ini menggunakan CDI sebagai pengontrol utama pengapian. CDI berfungsi menyimpan energi listrik dari spul pengapian (pulser coil) dan melepaskannya ke koil pengapian pada saat yang tepat. Koil pengapian kemudian mengubah tegangan rendah menjadi tegangan tinggi yang cukup untuk menghasilkan percikan api di busi.
Berikut adalah komponen utama dalam sistem pengapian CDI Vario 110 Karbu:
- Spul Pengapian (Pulser Coil): Menghasilkan sinyal listrik saat magnet pada flywheel melewati spul. Sinyal ini memberitahu CDI kapan percikan api harus dihasilkan.
- CDI (Capacitor Discharge Ignition): Menerima sinyal dari spul pengapian, menyimpan energi listrik, dan melepaskannya ke koil pengapian.
- Koil Pengapian: Meningkatkan tegangan listrik dari CDI menjadi tegangan tinggi yang cukup untuk menghasilkan percikan api di busi.
- Busi: Menghasilkan percikan api di ruang bakar untuk membakar campuran bahan bakar dan udara.
- Kunci Kontak: Berfungsi sebagai saklar utama untuk menghidupkan dan mematikan sistem kelistrikan motor, termasuk sistem pengapian.
- Kabel-kabel: Menghubungkan semua komponen sistem pengapian.

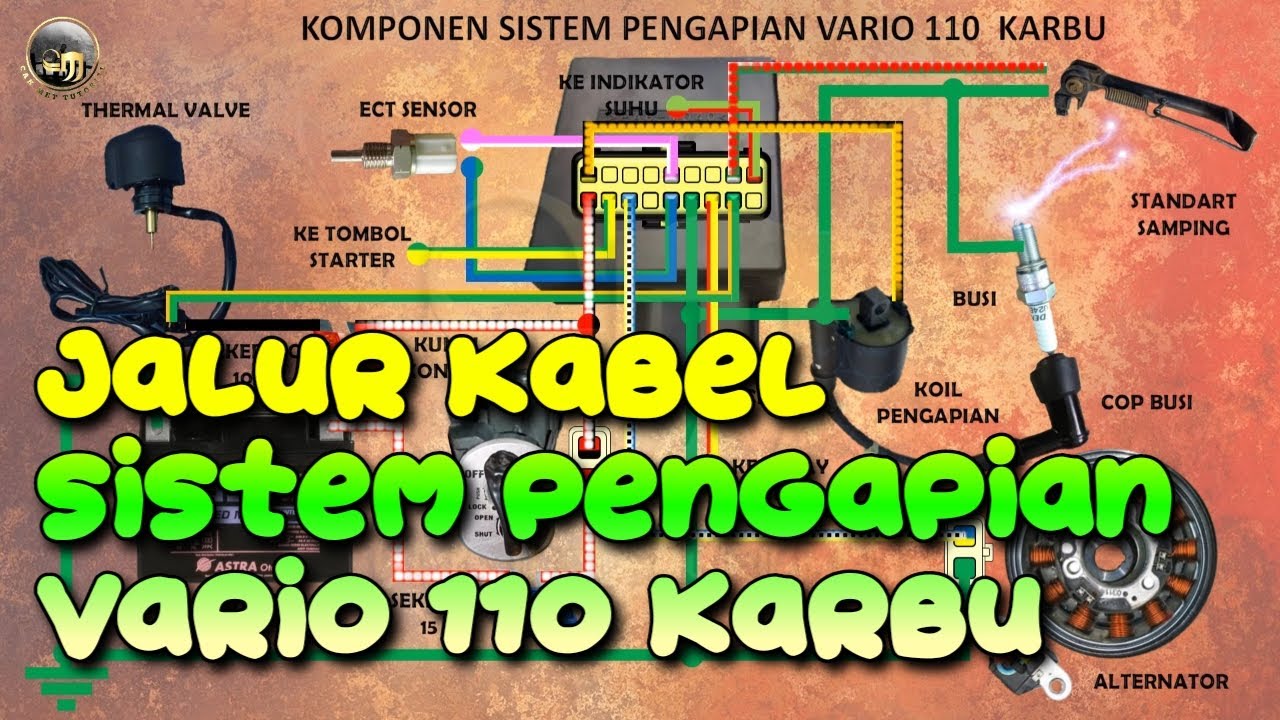

II. Jalur Kabel Kunci Kontak ke CDI: Identifikasi & Fungsi
Jalur kabel kunci kontak ke CDI pada Vario 110 Karbu umumnya terdiri dari beberapa kabel dengan warna yang berbeda. Warna kabel ini mengikuti standar yang berlaku, meskipun terkadang ada sedikit perbedaan tergantung pada tahun pembuatan motor.
Secara umum, jalur kabel tersebut adalah:
- Kabel dari Kunci Kontak ke CDI (Biasanya berwarna Hitam/Putih atau Hitam dengan strip Putih): Kabel ini berfungsi sebagai kabel kill switch. Saat kunci kontak dalam posisi "OFF", kabel ini akan menghubungkan CDI ke ground (massa), sehingga CDI tidak dapat melepaskan energi listrik ke koil pengapian. Dengan kata lain, kabel ini mematikan pengapian. Ketika kunci kontak dalam posisi "ON", kabel ini memutuskan hubungan CDI dengan ground, memungkinkan CDI bekerja.
- Kabel dari Aki ke Kunci Kontak: Kabel ini menyuplai arus listrik dari aki ke kunci kontak. Biasanya berwarna merah. Setelah melewati kunci kontak (posisi ON), arus ini akan didistribusikan ke berbagai komponen kelistrikan lainnya.
- Kabel Massa (Ground): Kabel ini menghubungkan CDI ke rangka motor. Warna kabel massa biasanya hijau atau hitam. Kabel massa berfungsi sebagai jalur balik arus listrik. Pastikan kabel massa terpasang dengan baik dan tidak berkarat, karena koneksi yang buruk dapat menyebabkan masalah pengapian.
Penting: Warna kabel dapat bervariasi, jadi selalu periksa skema kabel (wiring diagram) Vario 110 Karbu Anda untuk memastikan identifikasi yang tepat. Skema kabel biasanya dapat ditemukan di buku manual pemilik motor atau di internet.
III. Cara Kerja Jalur Kabel Kunci Kontak dalam Sistem Pengapian
Berikut adalah penjelasan singkat tentang cara kerja jalur kabel kunci kontak dalam sistem pengapian Vario 110 Karbu:
- Saat kunci kontak diputar ke posisi "ON", arus listrik dari aki mengalir melalui kunci kontak dan menghidupkan sistem kelistrikan motor.
- Kabel kill switch (biasanya hitam/putih atau hitam dengan strip putih) dari kunci kontak akan memutuskan hubungan CDI dengan ground (massa).
- Spul pengapian (pulser coil) menghasilkan sinyal listrik saat magnet pada flywheel melewati spul.
- Sinyal dari spul pengapian dikirim ke CDI.
- CDI menerima sinyal dari spul pengapian dan melepaskan energi listrik yang telah disimpan ke koil pengapian pada saat yang tepat.
- Koil pengapian meningkatkan tegangan listrik dari CDI menjadi tegangan tinggi.
- Tegangan tinggi dari koil pengapian dikirim ke busi.
- Busi menghasilkan percikan api di ruang bakar untuk membakar campuran bahan bakar dan udara.
Jika kabel kill switch terhubung ke ground (misalnya karena kabel putus atau terkelupas dan menyentuh rangka), CDI tidak akan dapat melepaskan energi listrik ke koil pengapian, sehingga mesin tidak akan menyala.
IV. Penyebab Umum Masalah pada Jalur Kabel Kunci Kontak ke CDI
Beberapa penyebab umum masalah pada jalur kabel kunci kontak ke CDI Vario 110 Karbu antara lain:
- Kabel Putus atau Terkelupas: Kabel putus atau terkelupas dapat menyebabkan hubungan yang buruk atau bahkan tidak ada hubungan sama sekali antara kunci kontak dan CDI. Hal ini dapat menyebabkan motor susah dihidupkan atau tidak bisa dihidupkan sama sekali.
- Konektor Berkarat atau Longgar: Konektor yang berkarat atau longgar dapat menyebabkan resistansi yang tinggi pada jalur kabel, sehingga arus listrik tidak dapat mengalir dengan lancar.
- Kabel Terjepit atau Tertekuk: Kabel yang terjepit atau tertekuk dapat menyebabkan kerusakan pada kabel itu sendiri, sehingga mengganggu aliran listrik.
- Kunci Kontak Rusak: Kunci kontak yang rusak dapat menyebabkan hubungan yang buruk atau bahkan tidak ada hubungan sama sekali antara aki dan sistem kelistrikan motor.
- CDI Rusak: Meskipun jarang terjadi, CDI yang rusak dapat menyebabkan masalah pengapian.
V. Cara Mendiagnosa Kerusakan pada Jalur Kabel Kunci Kontak ke CDI
Berikut adalah beberapa cara mendiagnosa kerusakan pada jalur kabel kunci kontak ke CDI Vario 110 Karbu:
- Periksa Kondisi Fisik Kabel: Periksa seluruh jalur kabel dari kunci kontak ke CDI. Cari kabel yang putus, terkelupas, terjepit, atau tertekuk. Periksa juga kondisi konektor, pastikan tidak berkarat atau longgar.
- Gunakan Multimeter: Gunakan multimeter untuk menguji kontinuitas kabel. Atur multimeter pada mode kontinuitas (biasanya ditandai dengan simbol dioda atau speaker). Tempelkan probe multimeter pada kedua ujung kabel yang ingin diuji. Jika multimeter berbunyi atau menampilkan nilai resistansi yang rendah (mendekati 0 ohm), berarti kabel tersebut masih baik dan memiliki kontinuitas. Jika multimeter tidak berbunyi atau menampilkan nilai resistansi yang tinggi (tak terhingga), berarti kabel tersebut putus.
- Periksa Tegangan: Gunakan multimeter untuk mengukur tegangan pada kabel yang menuju CDI saat kunci kontak dalam posisi "ON". Pastikan ada tegangan yang sesuai (biasanya sekitar 12 volt). Jika tidak ada tegangan, berarti ada masalah pada jalur kabel atau kunci kontak.
- Uji Kunci Kontak: Gunakan multimeter untuk menguji fungsi kunci kontak. Pastikan kunci kontak berfungsi dengan baik dan menghubungkan serta memutuskan arus listrik dengan benar saat diputar ke posisi "ON" dan "OFF".
- Cek Busi: Lepaskan busi dan periksa kondisinya. Busi yang kotor, basah, atau aus dapat menyebabkan masalah pengapian. Bersihkan atau ganti busi jika perlu.
- Cek CDI: Jika semua langkah di atas sudah dilakukan dan masalah masih belum teratasi, kemungkinan besar CDI Anda bermasalah. Untuk mengetes CDI, Anda dapat menggunakan CDI tester atau meminjam CDI dari motor Vario 110 Karbu lain yang kondisinya baik. Jika motor dapat menyala dengan CDI pinjaman, berarti CDI Anda rusak dan perlu diganti.
VI. Solusi Perbaikan
Setelah menemukan sumber masalah, berikut adalah beberapa solusi perbaikan yang dapat Anda lakukan:
- Ganti Kabel yang Rusak: Jika ada kabel yang putus atau terkelupas, ganti dengan kabel baru yang memiliki ukuran dan spesifikasi yang sama.
- Bersihkan atau Ganti Konektor yang Berkarat atau Longgar: Bersihkan konektor yang berkarat dengan sikat kawat atau amplas halus. Jika konektor terlalu rusak, ganti dengan konektor baru. Pastikan konektor terpasang dengan kuat.
- Perbaiki atau Ganti Kunci Kontak yang Rusak: Jika kunci kontak rusak, perbaiki atau ganti dengan kunci kontak baru.
- Ganti CDI yang Rusak: Jika CDI rusak, ganti dengan CDI baru yang memiliki spesifikasi yang sama. Pastikan Anda membeli CDI yang berkualitas dari toko yang terpercaya.
- Pastikan Koneksi Massa (Ground) Baik: Periksa semua koneksi massa (ground) pada sistem kelistrikan motor. Pastikan koneksi tersebut bersih dan kuat.
VII. Tips Tambahan & Pencegahan
- Gunakan Skema Kabel (Wiring Diagram): Selalu gunakan skema kabel (wiring diagram) Vario 110 Karbu Anda saat melakukan perbaikan kelistrikan. Hal ini akan membantu Anda mengidentifikasi kabel dengan benar dan menghindari kesalahan pemasangan.
- Periksa Kondisi Kabel Secara Berkala: Periksa kondisi kabel secara berkala untuk mendeteksi kerusakan sejak dini.
- Lindungi Kabel dari Gesekan dan Panas: Pastikan kabel tidak bergesekan dengan bagian motor yang tajam atau terkena panas dari mesin.
- Gunakan Pelindung Kabel (Cable Protector): Gunakan pelindung kabel (cable protector) untuk melindungi kabel dari kerusakan.
- Jangan Memodifikasi Sistem Kelistrikan Tanpa Pengetahuan yang Cukup: Jangan memodifikasi sistem kelistrikan motor tanpa pengetahuan yang cukup. Modifikasi yang tidak tepat dapat menyebabkan masalah kelistrikan yang serius.
- Bawa ke Bengkel Jika Tidak Yakin: Jika Anda tidak yakin dengan kemampuan Anda dalam melakukan perbaikan kelistrikan, sebaiknya bawa motor Anda ke bengkel yang terpercaya.
Dengan memahami jalur kabel kunci kontak ke CDI Vario 110 Karbu dan mengikuti panduan ini, Anda akan lebih siap menghadapi masalah pengapian pada motor Anda. Ingatlah untuk selalu berhati-hati dan teliti saat melakukan perbaikan kelistrikan. Semoga artikel ini bermanfaat!
