Vario 110 Karbu, motor matic yang populer di Indonesia, dikenal dengan kehandalannya. Namun, seperti halnya kendaraan bermotor lainnya, masalah kelistrikan, khususnya pada sistem CDI (Capacitor Discharge Ignition), terkadang bisa muncul. Memahami jalur kelistrikan CDI Vario 110 Karbu secara mendalam akan sangat membantu dalam mendiagnosis masalah dan melakukan perbaikan yang tepat. Artikel ini akan menjadi panduan komprehensif Anda.
Pendahuluan: Mengapa CDI Itu Penting?
CDI adalah jantung dari sistem pengapian motor. Fungsinya adalah menyimpan energi listrik dan melepaskannya secara tiba-tiba ke koil pengapian pada saat yang tepat, menghasilkan percikan api di busi untuk membakar campuran bahan bakar dan udara di ruang bakar. Tanpa CDI yang berfungsi dengan baik, motor tidak akan bisa hidup atau performanya akan sangat buruk.

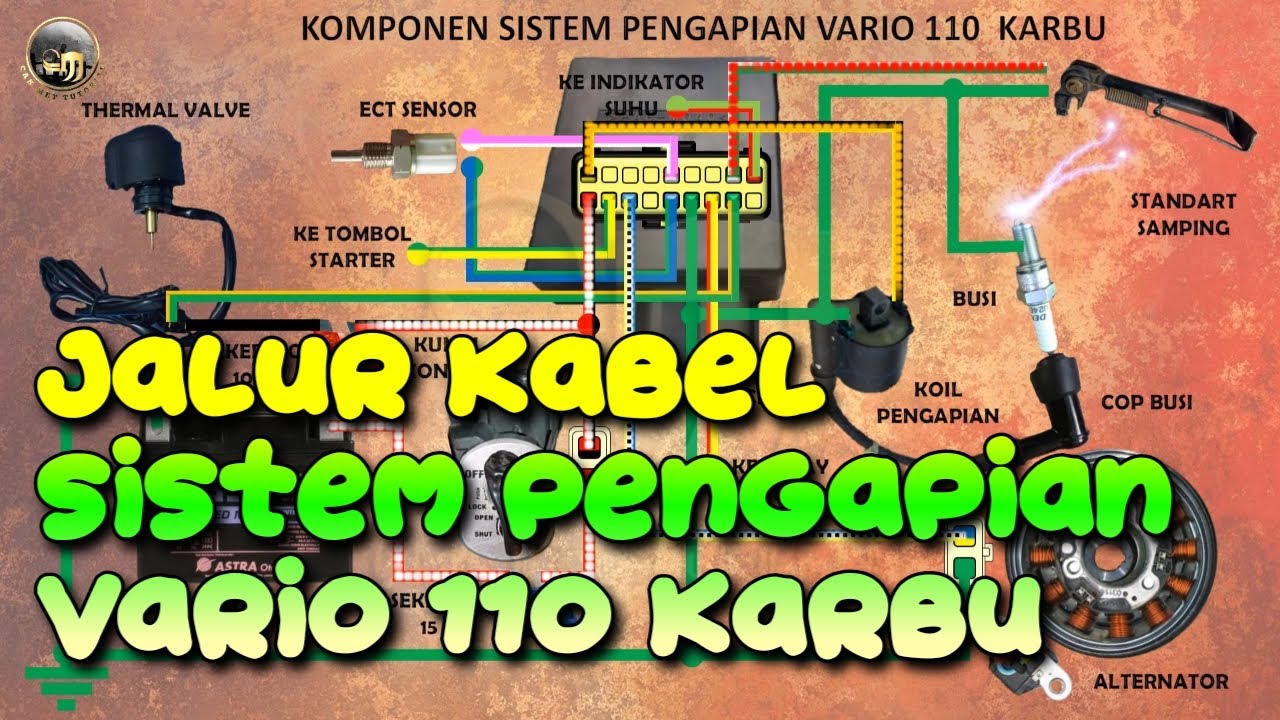

Memahami Diagram Jalur Kelistrikan CDI Vario 110 Karbu
Untuk memahami sistem CDI, kita perlu melihat diagram jalur kelistrikannya. Diagram ini bervariasi sedikit tergantung pada tahun pembuatan, tetapi prinsip dasarnya tetap sama. Berikut adalah komponen kunci dan jalur kelistrikannya:
1. Sumber Daya: Spul Pengapian (Pulser/Pick-Up Coil)
- Fungsi: Menghasilkan tegangan AC (Alternating Current) saat mesin berputar. Tegangan ini kemudian digunakan untuk mengisi kapasitor di dalam CDI.
- Letak: Biasanya terletak di dekat magnet (flywheel) pada poros engkol (crankshaft).
- Cara Kerja: Magnet yang berputar melewati spul pengapian, menginduksi tegangan listrik.
- Warna Kabel (Umum): Biru/Kuning atau Putih/Merah (periksa manual motor Anda untuk kepastian).
- Pentingnya: Jika spul pengapian rusak atau lemah, CDI tidak akan mendapatkan tegangan yang cukup untuk bekerja. Ini adalah penyebab umum motor susah hidup.
2. Pulser (Pick-Up Coil)
- Fungsi: Memberikan sinyal ke CDI tentang posisi piston dan timing pengapian yang tepat.
- Letak: Biasanya terletak di dekat magnet (flywheel) pada poros engkol (crankshaft), berdekatan dengan spul pengapian.
- Cara Kerja: Sebuah tonjolan pada magnet melewati pulser, menghasilkan sinyal listrik.
- Warna Kabel (Umum): Biru/Kuning atau Putih/Merah (periksa manual motor Anda untuk kepastian).
- Pentingnya: Tanpa sinyal dari pulser, CDI tidak akan tahu kapan harus melepaskan energi ke koil pengapian.
3. CDI (Capacitor Discharge Ignition) Unit
- Fungsi: Menerima sinyal dari spul pengapian dan pulser, menyimpan energi listrik, dan melepaskannya ke koil pengapian pada saat yang tepat.
- Letak: Biasanya terletak di bawah jok atau di dekat aki.
- Cara Kerja: CDI berisi kapasitor yang diisi oleh tegangan dari spul pengapian. Ketika pulser memberikan sinyal, CDI melepaskan energi yang tersimpan dalam kapasitor ke koil pengapian.
- Konektor: CDI memiliki beberapa konektor yang menghubungkannya ke spul pengapian, pulser, koil pengapian, kunci kontak, dan massa (ground).
4. Koil Pengapian (Ignition Coil)
- Fungsi: Meningkatkan tegangan rendah dari CDI menjadi tegangan tinggi (ribuan volt) yang diperlukan untuk membuat percikan api di busi.
- Letak: Biasanya terletak di dekat busi.
- Cara Kerja: Koil pengapian adalah transformator step-up. Ketika CDI melepaskan energi, energi tersebut melewati koil pengapian, yang kemudian menghasilkan tegangan tinggi.
- Konektor: Koil pengapian memiliki dua konektor: satu untuk menerima tegangan dari CDI dan satu untuk terhubung ke busi.
5. Busi (Spark Plug)
- Fungsi: Menghasilkan percikan api yang membakar campuran bahan bakar dan udara di ruang bakar.
- Letak: Terpasang di kepala silinder.
- Cara Kerja: Tegangan tinggi dari koil pengapian melompat melalui celah busi, menciptakan percikan api.
6. Kunci Kontak (Ignition Switch)
- Fungsi: Menghidupkan dan mematikan sistem pengapian.
- Letak: Biasanya terletak di stang motor.
- Cara Kerja: Kunci kontak memutuskan atau menghubungkan arus listrik ke CDI.
- Warna Kabel (Umum): Hitam/Putih (untuk mematikan CDI dengan menghubungkan ke massa).
7. Kabel Massa (Ground)
- Fungsi: Menyediakan jalur balik untuk arus listrik.
- Letak: Terhubung ke rangka motor.
- Cara Kerja: Memastikan semua komponen kelistrikan memiliki referensi tegangan yang sama.
- Pentingnya: Koneksi massa yang buruk dapat menyebabkan masalah kelistrikan yang serius.
Diagnosis Masalah Kelistrikan CDI Vario 110 Karbu
Berikut adalah beberapa masalah umum yang terkait dengan sistem CDI dan cara mendiagnosisnya:
1. Motor Susah Hidup atau Tidak Bisa Hidup Sama Sekali
- Kemungkinan Penyebab:
- Spul pengapian rusak atau lemah.
- Pulser rusak.
- CDI rusak.
- Koil pengapian rusak.
- Busi rusak atau kotor.
- Kabel putus atau koneksi longgar.
- Kunci kontak rusak.
- Masalah pada sistem bahan bakar (karburator).
- Langkah-langkah Diagnosis:
- Periksa Busi: Lepaskan busi dan periksa kondisinya. Apakah basah, kering, kotor, atau aus? Periksa percikan api dengan menghubungkan busi ke koil pengapian dan menempelkan badan busi ke rangka motor sambil di-starter. Jika tidak ada percikan api, kemungkinan masalahnya ada pada spul pengapian, pulser, CDI, koil pengapian, atau kabel-kabelnya.
- Ukur Tegangan Spul Pengapian: Gunakan multimeter untuk mengukur tegangan AC yang dihasilkan oleh spul pengapian saat mesin di-starter. Nilai tegangan yang normal bervariasi, tetapi biasanya di atas 50 VAC. Jika tegangan rendah atau tidak ada, spul pengapian mungkin rusak.
- Ukur Resistansi Pulser: Gunakan multimeter untuk mengukur resistansi pulser. Nilai resistansi yang normal bervariasi, tetapi biasanya antara 100-300 ohm. Jika resistansi di luar rentang ini, pulser mungkin rusak.
- Periksa Kabel dan Koneksi: Periksa semua kabel dan koneksi yang terkait dengan sistem CDI. Pastikan tidak ada kabel yang putus, terkelupas, atau koneksi yang longgar. Bersihkan konektor yang berkarat.
- Ukur Tegangan ke Koil Pengapian: Gunakan multimeter untuk mengukur tegangan yang masuk ke koil pengapian saat mesin di-starter. Jika tidak ada tegangan, kemungkinan masalahnya ada pada CDI atau kabel-kabelnya.
- Ganti CDI dengan CDI yang Baru (Jika Memungkinkan): Jika Anda memiliki CDI cadangan yang berfungsi, coba ganti CDI yang lama dengan CDI yang baru. Jika motor bisa hidup setelah diganti CDI, berarti CDI yang lama rusak.
2. Motor Hidup Tapi Brebet atau Tidak Bertenaga
- Kemungkinan Penyebab:
- CDI rusak.
- Koil pengapian rusak.
- Busi rusak atau kotor.
- Timing pengapian tidak tepat.
- Masalah pada sistem bahan bakar (karburator).
- Langkah-langkah Diagnosis:
- Periksa Busi: Lepaskan busi dan periksa kondisinya. Apakah basah, kering, kotor, atau aus?
- Periksa Timing Pengapian: Gunakan timing light untuk memeriksa timing pengapian. Jika timing pengapian tidak tepat, kemungkinan masalahnya ada pada pulser atau CDI.
- Periksa Koil Pengapian: Periksa resistansi primer dan sekunder koil pengapian menggunakan multimeter. Jika resistansi di luar spesifikasi, koil pengapian mungkin rusak.
- Ganti CDI dengan CDI yang Baru (Jika Memungkinkan): Jika Anda memiliki CDI cadangan yang berfungsi, coba ganti CDI yang lama dengan CDI yang baru. Jika masalah teratasi setelah diganti CDI, berarti CDI yang lama rusak.
3. Motor Mati Mendadak Saat Panas
- Kemungkinan Penyebab:
- CDI rusak (kerusakan termal).
- Koil pengapian rusak (kerusakan termal).
- Kabel putus atau koneksi longgar (terpengaruh panas).
- Langkah-langkah Diagnosis:
- Periksa Kabel dan Koneksi: Periksa semua kabel dan koneksi yang terkait dengan sistem CDI. Pastikan tidak ada kabel yang putus, terkelupas, atau koneksi yang longgar. Periksa terutama saat mesin panas.
- Ganti CDI dengan CDI yang Baru (Jika Memungkinkan): Jika Anda memiliki CDI cadangan yang berfungsi, coba ganti CDI yang lama dengan CDI yang baru. Jika masalah teratasi setelah diganti CDI, berarti CDI yang lama rusak.
- Periksa Koil Pengapian: Periksa resistansi primer dan sekunder koil pengapian menggunakan multimeter saat koil pengapian panas. Jika resistansi di luar spesifikasi, koil pengapian mungkin rusak.
Tips Perawatan dan Pencegahan
- Periksa Busi Secara Berkala: Bersihkan atau ganti busi secara berkala sesuai dengan rekomendasi pabrikan.
- Periksa Kabel dan Koneksi: Periksa semua kabel dan koneksi secara berkala dan pastikan tidak ada yang longgar atau berkarat.
- Hindari Modifikasi yang Berlebihan: Modifikasi sistem pengapian yang berlebihan dapat merusak CDI.
- Gunakan Suku Cadang yang Berkualitas: Gunakan suku cadang yang berkualitas dan sesuai dengan spesifikasi motor Anda.
Kesimpulan
Memahami jalur kelistrikan CDI Vario 110 Karbu adalah kunci untuk mendiagnosis dan memperbaiki masalah pengapian. Dengan mengikuti panduan ini, Anda dapat mengidentifikasi sumber masalah dan mengambil langkah-langkah perbaikan yang tepat. Ingatlah untuk selalu menggunakan alat yang tepat dan berhati-hati saat bekerja dengan sistem kelistrikan. Jika Anda tidak yakin, sebaiknya serahkan perbaikan kepada mekanik yang berpengalaman.
