Vario 110 karburator, meskipun tergolong motor lawas, tetap menjadi pilihan favorit banyak orang karena kehandalan dan kemudahan perawatannya. Salah satu komponen vital dalam sistem pengapian motor ini adalah CDI (Capacitor Discharge Ignition). Memahami jalur kabel CDI Vario 110 karburator adalah kunci untuk mendiagnosis masalah pengapian, melakukan perbaikan, atau bahkan modifikasi sederhana. Panduan ini akan mengupas tuntas jalur kabel CDI Vario 110 karburator, memberikan tips troubleshooting, dan informasi tambahan yang relevan untuk membantu Anda mengatasi masalah pengapian dengan lebih percaya diri.
Mengapa Memahami Jalur Kabel CDI Penting?
Sebelum kita menyelami detail jalur kabel, penting untuk memahami mengapa pengetahuan ini krusial:
- Diagnosa Masalah Pengapian: Ketika motor sulit dihidupkan, brebet, atau mati mendadak, masalah seringkali berpusat pada sistem pengapian. Memahami jalur kabel CDI memungkinkan Anda mengidentifikasi potensi titik masalah, seperti kabel putus, konektor longgar, atau komponen yang rusak.
- Perawatan dan Perbaikan Mandiri: Dengan pengetahuan yang cukup, Anda dapat melakukan perawatan ringan atau perbaikan kecil sendiri, menghemat biaya servis di bengkel.
- Modifikasi: Jika Anda berencana melakukan modifikasi pada sistem pengapian, seperti mengganti CDI racing atau memasang limiter, pemahaman yang mendalam tentang jalur kabel adalah mutlak.
- Mencegah Kerusakan Lebih Lanjut: Masalah pengapian yang dibiarkan berlarut-larut dapat merusak komponen lain, seperti koil pengapian atau busi. Dengan mendiagnosis dan memperbaiki masalah dengan cepat, Anda dapat mencegah kerusakan yang lebih parah.
Memahami Fungsi CDI pada Vario 110 Karburator
CDI adalah otak dari sistem pengapian. Fungsinya adalah menyimpan energi listrik dari spul pengapian dan melepaskannya ke koil pengapian pada saat yang tepat untuk menghasilkan percikan api di busi. CDI pada Vario 110 karburator umumnya adalah CDI AC (Alternating Current), yang berarti mendapatkan daya langsung dari spul pengapian.
Identifikasi Kabel CDI Vario 110 Karburator
Setiap kabel pada CDI memiliki fungsi spesifik. Berikut adalah identifikasi warna kabel CDI Vario 110 karburator dan fungsinya:
- Hitam/Putih: Kabel ini adalah massa (ground) CDI. Pastikan kabel ini terhubung dengan baik ke rangka motor. Koneksi yang buruk dapat menyebabkan masalah pengapian yang signifikan.
- Hitam/Merah: Kabel ini adalah pulser. Pulser mengirimkan sinyal ke CDI untuk menentukan kapan percikan api harus dihasilkan. Kerusakan pada kabel atau pulser dapat menyebabkan motor tidak bisa dihidupkan.
- Hitam/Kuning: Kabel ini adalah output ke koil pengapian. Kabel ini membawa tegangan tinggi dari CDI ke koil pengapian untuk menghasilkan percikan api di busi.
- Biru/Kuning: Kabel ini adalah spul pengapian (pully). Kabel ini mendapatkan daya dari spul pengapian untuk mengisi kapasitor di dalam CDI.
Penting: Warna kabel dapat sedikit berbeda tergantung pada merek CDI yang digunakan. Selalu periksa diagram kabel (wiring diagram) yang sesuai dengan CDI Anda.

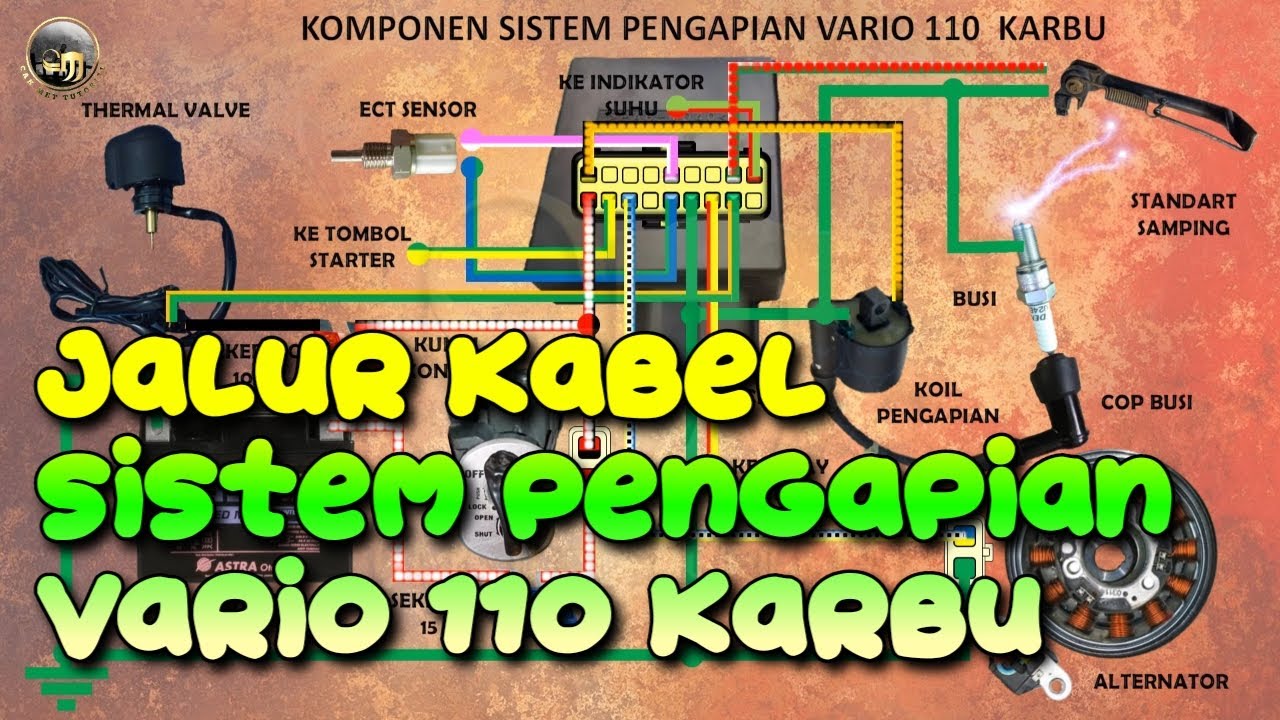

Diagram Jalur Kabel CDI Vario 110 Karburator (Contoh)
Berikut adalah contoh sederhana diagram jalur kabel CDI Vario 110 karburator:
[Spul Pengapian] -- (Biru/Kuning) --> [CDI]
[Pulser] -- (Hitam/Merah) --> [CDI]
[CDI] -- (Hitam/Kuning) --> [Koil Pengapian]
[CDI] -- (Hitam/Putih) --> [Massa (Ground)]Diagram ini hanya representasi sederhana. Wiring diagram yang lengkap biasanya mencakup komponen lain seperti kunci kontak, switch starter, dan sensor CKP (Crankshaft Position Sensor) jika ada.
Troubleshooting Masalah Pengapian Vario 110 Karburator
Berikut adalah beberapa masalah pengapian umum pada Vario 110 karburator dan cara mengatasinya:
1. Motor Sulit Dihidupkan:
- Penyebab:
- Busi kotor atau rusak
- Koil pengapian lemah
- CDI rusak
- Spul pengapian lemah
- Kabel putus atau konektor longgar
- Solusi:
- Periksa dan bersihkan atau ganti busi.
- Ukur resistansi koil pengapian. Jika di luar spesifikasi, ganti koil.
- Ukur tegangan keluaran spul pengapian saat mesin diengkol. Jika lemah, ganti spul.
- Periksa kabel CDI dan konektor. Pastikan tidak ada yang putus, longgar, atau korosi.
- Ganti CDI dengan yang baru jika semua komponen lain sudah diperiksa dan masalah masih berlanjut.
2. Motor Brebet Saat Digas:
- Penyebab:
- Busi kotor atau tidak sesuai
- CDI bermasalah
- Koil pengapian bermasalah
- Masalah pada sistem bahan bakar (karburator kotor atau setelan tidak tepat)
- Solusi:
- Periksa dan bersihkan atau ganti busi.
- Coba ganti CDI dengan yang lain untuk memastikan CDI bukan penyebabnya.
- Periksa dan bersihkan karburator. Setel ulang campuran bahan bakar dan udara jika perlu.
3. Motor Mati Mendadak:
- Penyebab:
- Kabel CDI putus atau longgar
- CDI panas dan mati
- Koil pengapian panas dan mati
- Masalah kelistrikan lainnya (misalnya, kabel kunci kontak bermasalah)
- Solusi:
- Periksa semua kabel CDI dan konektor. Pastikan tidak ada yang putus, longgar, atau terkelupas.
- Biarkan CDI dan koil pengapian dingin, kemudian coba hidupkan motor lagi. Jika motor bisa hidup setelah dingin, kemungkinan CDI atau koil pengapian bermasalah.
- Periksa sistem kelistrikan secara keseluruhan, terutama kabel kunci kontak.
Alat yang Dibutuhkan untuk Troubleshooting
- Multimeter: Untuk mengukur tegangan, resistansi, dan kontinuitas kabel.
- Tespen: Untuk memeriksa keberadaan arus listrik.
- Obeng: Untuk membuka dan memasang komponen.
- Tang: Untuk memotong dan mengupas kabel.
- Kunci-kunci: Untuk membuka dan memasang komponen.
- Wiring Diagram (Diagram Kabel): Sangat penting untuk referensi.
Tips Tambahan
- Periksa Kondisi Fisik Kabel: Periksa apakah ada kabel yang terkelupas, retak, atau putus. Kabel yang rusak dapat menyebabkan masalah pengapian yang tidak terduga.
- Bersihkan Konektor: Konektor yang kotor atau berkarat dapat menghambat aliran listrik. Bersihkan konektor dengan contact cleaner secara berkala.
- Pastikan Koneksi Ground Baik: Koneksi ground yang buruk adalah penyebab umum masalah pengapian. Pastikan semua koneksi ground bersih dan kencang.
- Gunakan Suku Cadang Asli atau Berkualitas: Penggunaan suku cadang palsu atau berkualitas rendah dapat menyebabkan masalah pengapian yang lebih parah.
- Perhatikan Gejala: Perhatikan gejala yang muncul sebelum masalah pengapian terjadi. Informasi ini dapat membantu Anda mempersempit kemungkinan penyebab masalah.
- Dokumentasikan Pekerjaan Anda: Ambil foto atau catat setiap langkah yang Anda lakukan saat memperbaiki sistem pengapian. Ini akan membantu Anda mengingat apa yang telah Anda lakukan dan memudahkan Anda mencari bantuan jika diperlukan.
Kesimpulan
Memahami jalur kabel CDI Vario 110 karburator adalah investasi berharga bagi pemilik motor ini. Dengan pengetahuan dan peralatan yang tepat, Anda dapat mendiagnosis dan memperbaiki masalah pengapian sendiri, menghemat biaya, dan meningkatkan pemahaman tentang motor Anda. Ingatlah untuk selalu berhati-hati dan mengikuti panduan keselamatan saat bekerja dengan sistem kelistrikan. Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman. Semoga panduan ini bermanfaat!
