Vario 110 karburator, motor matic yang dikenal handal dan irit bahan bakar, memiliki sistem pengapian yang relatif sederhana namun krusial. Memahami jalur pengapiannya bukan hanya penting untuk troubleshooting saat terjadi masalah, tetapi juga membuka peluang untuk optimasi performa. Artikel ini akan memandu Anda melalui setiap komponen, cara kerjanya, potensi masalah, solusi, dan tips untuk memaksimalkan kinerja pengapian Vario 110 karbu Anda.
I. Mengapa Pengapian yang Optimal Itu Penting?
Sebelum kita menyelami detail teknis, mari pahami mengapa sistem pengapian yang sehat sangat penting:
- Pembakaran Sempurna: Pengapian yang kuat dan tepat waktu memastikan campuran bahan bakar dan udara terbakar sempurna di ruang bakar. Pembakaran sempurna menghasilkan tenaga maksimal dan emisi gas buang minimal.
- Performa Optimal: Pengapian yang lemah menyebabkan tenaga mesin loyo, akselerasi lambat, dan konsumsi bahan bakar boros.
- Keandalan Mesin: Masalah pengapian yang tidak segera ditangani dapat merusak komponen mesin lainnya, seperti busi, piston, dan bahkan silinder.
- Kemudahan Starter: Sistem pengapian yang prima menjamin mesin mudah dihidupkan, baik saat dingin maupun panas.
II. Komponen Utama Sistem Pengapian Vario 110 Karbu
Sistem pengapian Vario 110 karbu terdiri dari beberapa komponen vital yang bekerja secara harmonis:
A. Spul (Generator Pulsa)
- Fungsi: Spul, atau generator pulsa, terletak di dekat flywheel (roda gila). Saat mesin berputar, magnet pada flywheel melewati spul, menghasilkan tegangan AC (Alternating Current) yang sangat kecil. Tegangan ini adalah "sinyal" awal yang memberitahu CDI bahwa piston berada pada posisi yang tepat untuk pengapian.
- Cara Kerja: Magnet yang berputar menginduksi arus listrik pada kumparan spul. Semakin cepat putaran mesin, semakin tinggi tegangan yang dihasilkan.
- Potensi Masalah: Spul bisa rusak karena panas berlebih, usia, atau korsleting. Kerusakan spul akan menyebabkan CDI tidak mendapatkan sinyal, sehingga tidak ada pengapian.
- Pengecekan: Gunakan multimeter untuk mengukur resistansi (hambatan) spul. Bandingkan hasilnya dengan spesifikasi yang tertera pada buku manual Vario 110 karbu. Periksa juga visual, apakah ada tanda-tanda terbakar atau isolasi kabel yang rusak.
B. CDI (Capacitor Discharge Ignition)
- Fungsi: CDI adalah otak dari sistem pengapian. CDI menerima sinyal dari spul, kemudian memprosesnya dan melepaskan muatan listrik ke koil pengapian pada saat yang tepat.
- Cara Kerja: CDI menyimpan energi listrik dalam kapasitor. Saat menerima sinyal dari spul, CDI melepaskan energi tersebut secara mendadak ke koil.
- Jenis CDI: Vario 110 karbu umumnya menggunakan CDI AC (Alternating Current).
- Potensi Masalah: CDI rentan terhadap kerusakan akibat panas, getaran, dan lonjakan tegangan. CDI yang rusak bisa menyebabkan pengapian hilang sama sekali, pengapian tidak teratur, atau pengapian lemah.
- Pengecekan: Sulit untuk memeriksa CDI secara langsung tanpa alat khusus. Biasanya, CDI dicurigai rusak jika semua komponen lain sudah dipastikan berfungsi normal. Mengganti CDI dengan yang baru yang terjamin kualitasnya adalah cara terbaik untuk memastikan.
C. Koil Pengapian
- Fungsi: Koil pengapian mengubah tegangan rendah dari CDI (sekitar 100-400 volt) menjadi tegangan tinggi (ribuan volt) yang diperlukan untuk menciptakan percikan api di busi.
- Cara Kerja: Koil pengapian bekerja berdasarkan prinsip induksi elektromagnetik. Arus listrik dari CDI mengalir melalui kumparan primer, menciptakan medan magnet yang kuat. Medan magnet ini kemudian menginduksi tegangan tinggi pada kumparan sekunder.
- Potensi Masalah: Koil bisa rusak karena panas, getaran, dan usia. Koil yang rusak menghasilkan percikan api yang lemah atau bahkan tidak ada sama sekali.
- Pengecekan: Gunakan multimeter untuk mengukur resistansi kumparan primer dan sekunder. Bandingkan hasilnya dengan spesifikasi. Periksa juga apakah ada retakan atau kerusakan fisik pada koil.
D. Busi
- Fungsi: Busi adalah ujung tombak dari sistem pengapian. Busi menciptakan percikan api di ruang bakar untuk membakar campuran bahan bakar dan udara.
- Cara Kerja: Tegangan tinggi dari koil pengapian dialirkan ke elektroda tengah busi. Tegangan ini cukup kuat untuk melompati celah antara elektroda tengah dan elektroda ground, menciptakan percikan api.
- Jenis Busi: Pilih busi yang sesuai dengan spesifikasi Vario 110 karbu. Kode busi biasanya tertera pada buku manual.
- Potensi Masalah: Busi bisa kotor karena endapan karbon, aus, atau rusak. Busi yang kotor atau aus menghasilkan percikan api yang lemah atau tidak teratur.
- Pengecekan: Periksa kondisi busi secara visual. Bersihkan busi dari endapan karbon. Periksa celah busi (gap) dan sesuaikan jika perlu. Ganti busi secara berkala sesuai dengan rekomendasi pabrikan.
E. Kabel Busi (High Tension Cord)
- Fungsi: Kabel busi menghubungkan koil pengapian ke busi, mengalirkan tegangan tinggi yang dihasilkan oleh koil.
- Cara Kerja: Kabel ini dirancang khusus untuk menahan tegangan tinggi tanpa bocor.
- Potensi Masalah: Kabel busi bisa retak, putus, atau mengalami kebocoran karena usia atau paparan panas dan minyak. Kebocoran tegangan pada kabel busi akan mengurangi kekuatan percikan api di busi.
- Pengecekan: Periksa visual kabel busi dari keretakan atau kerusakan. Semprotkan air dengan botol sprayer ke kabel busi saat mesin menyala. Jika terjadi percikan api dari kabel ke body, maka kabel tersebut bocor dan perlu diganti.
F. Kunci Kontak
- Fungsi: Kunci kontak berfungsi sebagai saklar utama yang menghubungkan dan memutuskan arus listrik ke sistem pengapian.
- Cara Kerja: Saat kunci kontak diputar ke posisi "ON," sirkuit listrik tertutup, memungkinkan arus mengalir ke CDI.
- Potensi Masalah: Kunci kontak bisa rusak atau aus, menyebabkan kontak yang buruk. Hal ini dapat menyebabkan mesin sulit dihidupkan atau mati mendadak.
- Pengecekan: Periksa konektor kunci kontak dari karat atau kotoran. Gunakan multimeter untuk menguji kontinuitas kunci kontak saat diputar ke posisi "ON."

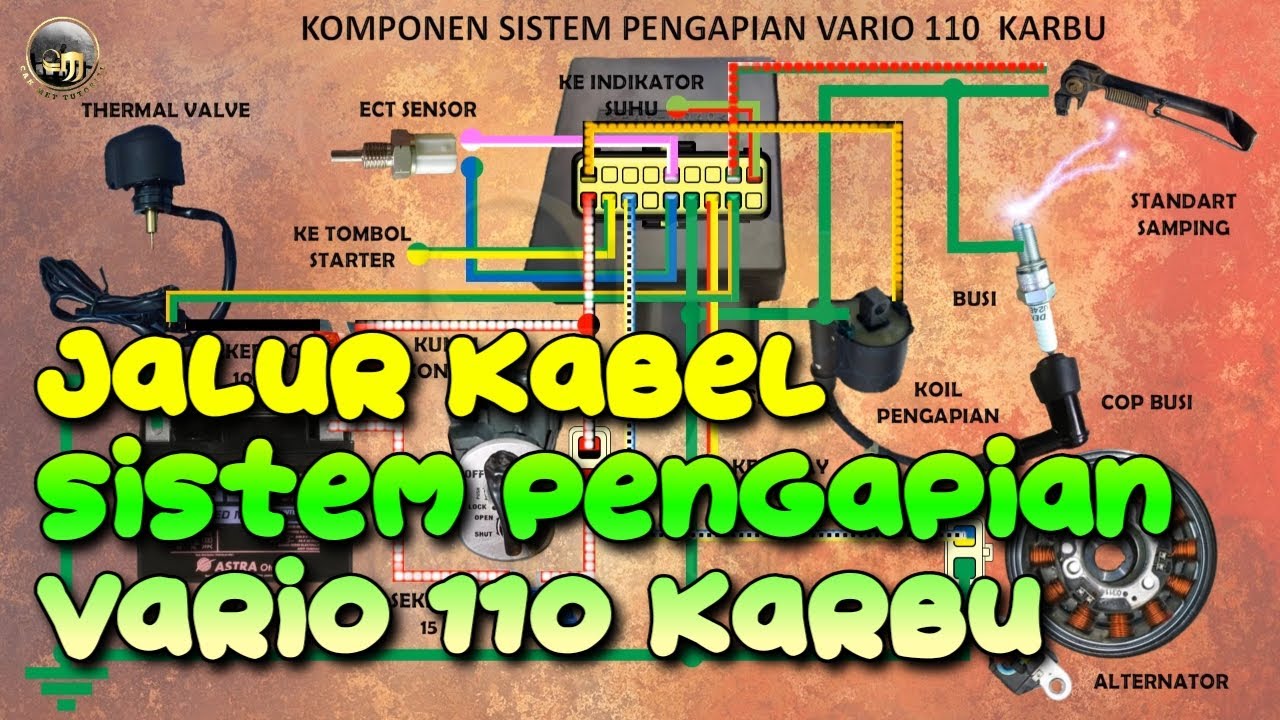

III. Diagram Jalur Pengapian Vario 110 Karbu
Untuk mempermudah pemahaman, berikut adalah diagram sederhana jalur pengapian Vario 110 karbu:
[Flywheel] --> [Spul] --> [CDI] --> [Koil Pengapian] --> [Kabel Busi] --> [Busi] --> [Ruang Bakar]IV. Troubleshooting Masalah Pengapian Vario 110 Karbu
Berikut adalah beberapa masalah umum pengapian dan cara mengatasinya:
-
Mesin Tidak Mau Hidup:
- Periksa busi (kotor, aus, celah tidak tepat).
- Periksa koil pengapian (resistansi tidak sesuai, retak).
- Periksa CDI (ganti dengan yang baru untuk memastikan).
- Periksa spul (resistansi tidak sesuai, terbakar).
- Periksa kunci kontak (kontak buruk).
- Periksa kabel-kabel dan konektor (longgar, korosi).
-
Mesin Susah Hidup:
- Periksa busi (kotor, aus).
- Periksa celah busi.
- Periksa koil pengapian (lemah).
- Periksa spul (lemah).
-
Mesin Brebet (Misfire):
- Periksa busi (kotor, aus).
- Periksa kabel busi (bocor).
- Periksa koil pengapian (lemah).
- Periksa CDI (bermasalah).
V. Tips Optimasi Sistem Pengapian
- Gunakan Busi Berkualitas: Investasikan pada busi yang berkualitas dari merek terpercaya.
- Periksa dan Bersihkan Busi Secara Berkala: Bersihkan endapan karbon pada busi setiap 3.000 – 5.000 km.
- Ganti Busi Secara Teratur: Ganti busi setiap 10.000 – 15.000 km, atau sesuai rekomendasi pabrikan.
- Periksa Kabel Busi: Pastikan kabel busi dalam kondisi baik dan tidak ada kebocoran.
- Pastikan Koneksi Kabel Bersih dan Kencang: Bersihkan semua konektor kabel dan pastikan terpasang dengan kencang.
- Gunakan Koil Pengapian Upgrade (Opsional): Jika Anda menginginkan peningkatan performa, pertimbangkan untuk menggunakan koil pengapian aftermarket yang dirancang untuk menghasilkan percikan api yang lebih kuat. Pastikan koil tersebut kompatibel dengan Vario 110 karbu.
- Gunakan CDI Racing (Opsional): CDI racing dapat mengubah kurva pengapian untuk meningkatkan performa. Namun, perlu diingat bahwa penggunaan CDI racing dapat mempengaruhi konsumsi bahan bakar dan keawetan mesin. Pastikan CDI yang dipilih sesuai dengan kebutuhan dan gaya berkendara Anda.
- Perhatikan Kondisi Aki: Meskipun Vario 110 karbu menggunakan CDI AC, kondisi aki yang prima tetap penting untuk sistem kelistrikan secara keseluruhan. Pastikan aki dalam kondisi baik dan terisi penuh.
VI. Kesimpulan
Memahami jalur pengapian Vario 110 karbu adalah kunci untuk menjaga performa dan keandalan motor matic kesayangan Anda. Dengan perawatan rutin, troubleshooting yang tepat, dan sedikit optimasi, Anda dapat memastikan sistem pengapian bekerja optimal dan memberikan pengalaman berkendara yang menyenangkan. Jangan ragu untuk berkonsultasi dengan mekanik profesional jika Anda merasa kesulitan dalam melakukan perbaikan atau optimasi sendiri. Semoga panduan ini bermanfaat!
