Vario 110 karbu, meskipun tergolong motor lawas, masih banyak digemari karena kebandelan dan kemudahan perawatannya. Salah satu komponen vital dalam sistem pengapiannya adalah CDI (Capacitor Discharge Ignition). Memahami jalur CDI sangat penting, baik untuk keperluan troubleshooting, modifikasi, maupun sekadar menambah wawasan tentang sistem kelistrikan motor kesayangan Anda. Artikel ini akan membimbing Anda melalui proses identifikasi jalur CDI Vario 110 karbu secara mendalam, dilengkapi informasi tambahan yang relevan dan tips praktis.
Mengapa Penting Memahami Jalur CDI Vario 110 Karbu?
Sebelum kita menyelami lebih dalam, mari kita pahami mengapa pengetahuan tentang jalur CDI ini krusial:
- Troubleshooting: Ketika motor mogok atau mengalami masalah pengapian, mengetahui jalur CDI akan membantu Anda mempersempit area masalah. Anda bisa memeriksa koneksi, menguji tegangan, dan memastikan setiap komponen berfungsi dengan baik.
- Modifikasi: Bagi Anda yang gemar memodifikasi motor, pemahaman tentang CDI memungkinkan Anda mengganti CDI standar dengan CDI racing atau melakukan penyesuaian lain pada sistem pengapian.
- Perawatan Preventif: Dengan memahami jalur CDI, Anda bisa melakukan pemeriksaan rutin dan perawatan preventif untuk mencegah masalah di kemudian hari. Misalnya, membersihkan konektor yang kotor atau memeriksa kondisi kabel.
- Pemahaman Sistem Kelistrikan: Mempelajari jalur CDI adalah langkah awal untuk memahami sistem kelistrikan motor secara keseluruhan. Anda akan lebih familiar dengan komponen lain seperti koil, pulser, dan kunci kontak.
- Keamanan: Saat melakukan perbaikan atau modifikasi, pemahaman yang benar tentang jalur CDI akan mencegah Anda dari kesalahan yang bisa menyebabkan korsleting atau kerusakan komponen lain.
Membongkar Misteri CDI: Apa Itu CDI dan Bagaimana Cara Kerjanya?
CDI adalah sebuah modul elektronik yang bertugas mengatur waktu pengapian pada mesin. Singkatnya, CDI menerima sinyal dari pulser (pick-up coil), memprosesnya, dan kemudian melepaskan tegangan tinggi ke koil pengapian untuk menghasilkan percikan api di busi. Tanpa CDI yang berfungsi dengan baik, mesin tidak akan hidup.
Cara kerja CDI Vario 110 karbu (umumnya CDI AC) adalah sebagai berikut:
- Pengisian Kapasitor: Arus bolak-balik (AC) dari spul pengapian (alternator) diubah menjadi arus searah (DC) dan digunakan untuk mengisi sebuah kapasitor di dalam CDI.
- Sinyal dari Pulser: Ketika piston mencapai posisi yang tepat untuk pengapian, pulser menghasilkan sinyal.
- Pemicuan Thyristor: Sinyal dari pulser memicu thyristor di dalam CDI.
- Pelepasan Tegangan Tinggi: Thyristor yang aktif memungkinkan kapasitor melepaskan muatannya dengan cepat ke koil pengapian.
- Percikan Api: Koil pengapian mengubah tegangan rendah dari CDI menjadi tegangan tinggi yang cukup untuk menghasilkan percikan api di busi.
Peralatan yang Dibutuhkan untuk Menjelajahi Jalur CDI
Sebelum memulai petualangan mencari jalur CDI, pastikan Anda memiliki peralatan berikut:
- Obeng (+/-): Untuk membuka bodi motor dan komponen lainnya.
- Multimeter: Alat wajib untuk mengukur tegangan, resistansi, dan kontinuitas kabel.
- Test Pen: Berguna untuk mengecek keberadaan tegangan pada kabel.
- Tang Potong/Kupas: Untuk memotong atau mengupas kabel jika diperlukan.
- Solder dan Timah: Untuk menyambung kabel jika ada yang putus atau perlu dimodifikasi.
- Skema Kelistrikan Vario 110 Karbu: Sangat membantu untuk mengidentifikasi warna kabel dan koneksi. Anda bisa mencari di internet atau membeli buku manual motor.
- Kamera atau Handphone: Untuk mengambil foto sebelum membongkar, sebagai referensi saat memasang kembali.
- Penerangan yang Cukup: Pastikan Anda bekerja di tempat yang terang agar lebih mudah melihat detail.
Mengidentifikasi Jalur CDI Vario 110 Karbu: Langkah Demi Langkah
Berikut adalah langkah-langkah detail untuk menemukan dan mengidentifikasi jalur CDI Vario 110 karbu:
- Lokasi CDI: Cari CDI pada Vario 110 karbu. Biasanya terletak di bawah jok, dekat dengan aki atau di dekat area rangka belakang. Bentuknya berupa kotak kecil dengan beberapa kabel yang terhubung.
- Perhatikan Warna Kabel: Perhatikan warna kabel yang terhubung ke CDI. Catat atau foto warna kabel tersebut karena ini akan menjadi kunci utama kita.

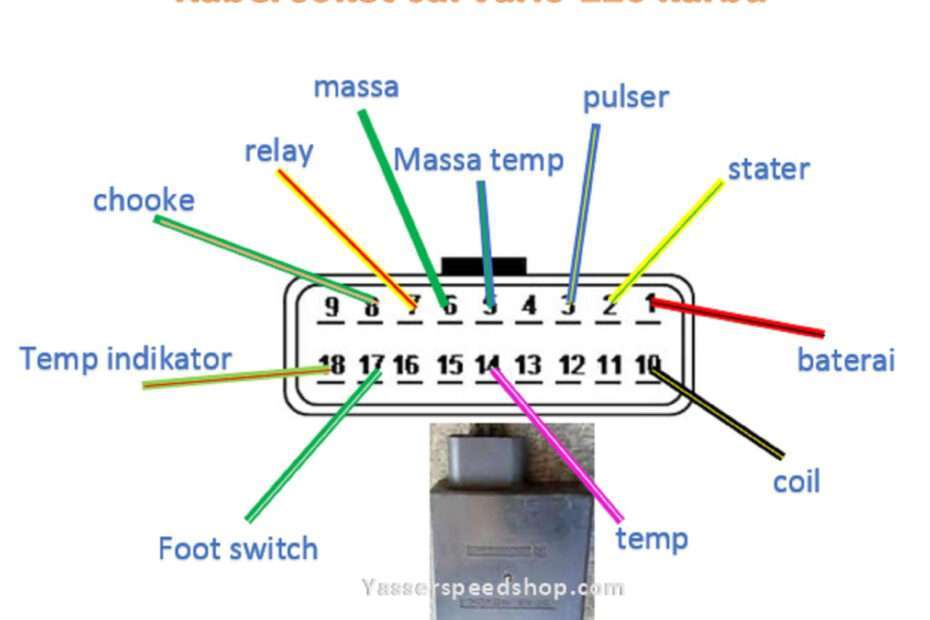

- Skema Kelistrikan: Gunakan skema kelistrikan Vario 110 karbu untuk memverifikasi fungsi setiap kabel. Berikut adalah perkiraan fungsi kabel pada CDI Vario 110 karbu (perlu dikonfirmasi dengan skema yang tepat karena bisa sedikit berbeda antar model dan tahun):
- Massa (Ground): Biasanya berwarna hijau atau hijau strip kuning. Kabel ini terhubung ke rangka motor sebagai ground.
- Pulser (Pick-up Coil): Biasanya berwarna biru strip kuning atau putih strip biru. Kabel ini menerima sinyal dari pulser.
- Spul Pengapian (Charging Coil): Biasanya berwarna hitam strip merah atau hitam strip putih. Kabel ini menerima tegangan dari spul pengapian untuk mengisi kapasitor di dalam CDI.
- Koil Pengapian: Biasanya berwarna hitam strip kuning atau hitam strip putih. Kabel ini mengirimkan tegangan tinggi dari CDI ke koil pengapian.
- Kunci Kontak: Beberapa CDI memiliki kabel yang terhubung ke kunci kontak untuk mematikan pengapian. Biasanya berwarna hitam strip putih atau warna lain sesuai skema.
- Ukur Tegangan: Gunakan multimeter untuk mengukur tegangan pada setiap kabel saat kunci kontak ON dan mesin distarter.
- Spul Pengapian: Harusnya ada tegangan AC saat mesin distarter.
- Pulser: Harusnya ada tegangan AC yang kecil saat mesin distarter.
- Koil Pengapian: Harusnya ada tegangan tinggi (dilepaskan secara berkala) saat mesin distarter.
- Ukur Resistansi: Gunakan multimeter untuk mengukur resistansi antara kabel dan ground.
- Massa (Ground): Harusnya menunjukkan resistansi mendekati 0 ohm.
- Pulser: Resistansi antara kabel pulser dan ground biasanya berkisar antara 100-300 ohm (tergantung spesifikasi pulser).
- Spul Pengapian: Resistansi antara kabel spul pengapian dan ground biasanya berkisar antara 0.5-2 ohm (tergantung spesifikasi spul).
- Periksa Kontinuitas: Gunakan multimeter untuk memeriksa kontinuitas kabel. Pastikan tidak ada kabel yang putus atau terputus sebagian.
- Periksa Konektor: Periksa kondisi konektor pada CDI dan kabel lainnya. Pastikan konektor bersih dan tidak berkarat. Semprotkan cairan pembersih kontak jika perlu.
Tips Tambahan dan Informasi Penting
- Hati-hati dengan Korsleting: Saat melakukan pengukuran, pastikan Anda tidak menyebabkan korsleting. Lepaskan aki jika perlu untuk menghindari risiko kerusakan komponen.
- Perhatikan Kondisi Kabel: Periksa kondisi kabel secara visual. Cari tanda-tanda kerusakan seperti retak, terkelupas, atau terbakar.
- Gunakan Skema yang Tepat: Pastikan Anda menggunakan skema kelistrikan yang sesuai dengan model dan tahun pembuatan Vario 110 karbu Anda.
- Jangan Panik: Jika Anda merasa kesulitan, jangan panik. Istirahat sejenak dan coba lagi. Anda juga bisa meminta bantuan teman yang lebih berpengalaman atau membawa motor ke bengkel.
- CDI Aftermarket: Jika Anda mengganti CDI standar dengan CDI aftermarket, pastikan Anda mengikuti instruksi pemasangan yang disertakan dengan CDI tersebut. Wiring CDI aftermarket mungkin berbeda dengan CDI standar.
- Peran Kunci Kontak: Kunci kontak berperan penting dalam sistem pengapian. Pastikan kunci kontak berfungsi dengan baik. Jika kunci kontak bermasalah, mesin bisa mati mendadak atau sulit dihidupkan.
- Masalah Umum pada CDI: Beberapa masalah umum pada CDI adalah kerusakan internal, konektor yang kotor, dan kabel yang putus.
- Memeriksa Pulser: Pulser yang rusak juga bisa menyebabkan masalah pengapian. Periksa kondisi pulser dan pastikan jarak antara pulser dan rotor pengapian sesuai dengan spesifikasi.
- Memeriksa Koil: Koil pengapian yang rusak juga bisa menyebabkan masalah pengapian. Periksa kondisi koil dan pastikan resistansinya sesuai dengan spesifikasi.
Kesimpulan
Memahami jalur CDI Vario 110 karbu adalah investasi yang berharga bagi pemilik motor ini. Dengan pengetahuan ini, Anda bisa melakukan troubleshooting, modifikasi, dan perawatan preventif dengan lebih efektif. Ingatlah untuk selalu berhati-hati dan menggunakan peralatan yang tepat saat bekerja dengan sistem kelistrikan motor. Dengan panduan ini, diharapkan Anda dapat menaklukkan labirin kabel dan memahami sistem pengapian Vario 110 karbu Anda dengan lebih baik. Selamat mencoba!
