Pendahuluan: Mengapa Kabel Soket CDI Putus Menjadi Masalah Serius?
CDI (Capacitor Discharge Ignition) adalah komponen vital dalam sistem pengapian sepeda motor Vario 110 karbu Anda. Fungsinya adalah menyimpan energi listrik dan melepaskannya secara tiba-tiba untuk menghasilkan percikan api di busi. Percikan api inilah yang membakar campuran bahan bakar dan udara di ruang bakar, memungkinkan mesin bekerja.
Kabel soket CDI adalah penghubung utama antara CDI dan sistem kelistrikan motor. Ketika kabel ini putus, aliran listrik terputus, dan CDI tidak dapat berfungsi dengan baik. Akibatnya, motor Anda bisa mengalami beberapa masalah serius, antara lain:
- Motor Mogok Total: Ini adalah skenario paling umum. Tanpa percikan api, mesin tidak dapat menyala.
- Mesin Susah Dinyalakan: Kabel yang putus sebagian atau koneksi yang longgar dapat menyebabkan percikan api yang lemah atau tidak konsisten.
- Performa Mesin Menurun: Mesin mungkin terasa kurang bertenaga, akselerasi lambat, atau tersendat-sendat.
- Boros Bahan Bakar: Pembakaran yang tidak sempurna akibat masalah pengapian dapat menyebabkan konsumsi bahan bakar meningkat.
Oleh karena itu, mengatasi masalah kabel soket CDI yang putus adalah krusial untuk menjaga performa dan keandalan Vario 110 karbu Anda.
Mengidentifikasi Masalah: Memastikan Kabel Soket CDI adalah Biang Keroknya
Sebelum Anda mulai menyambung kabel, penting untuk memastikan bahwa masalahnya memang terletak pada kabel soket CDI. Berikut beberapa langkah untuk melakukan diagnosis:
-
Pemeriksaan Visual: Periksa kabel soket CDI secara seksama. Cari tanda-tanda kerusakan fisik seperti:
- Kabel putus atau terkelupas.
- Konektor soket yang retak atau patah.
- Kabel yang gosong atau meleleh (menandakan korsleting).
- Konektor yang berkarat atau kotor.
-
Uji Konektivitas dengan Multimeter: Gunakan multimeter untuk menguji konektivitas (continuity) pada setiap kabel di soket CDI.
- Atur multimeter ke mode continuity (biasanya ditandai dengan simbol dioda atau suara beep).
- Lepaskan soket CDI dari CDI.
- Tempelkan probe multimeter pada kedua ujung kabel yang sama.
- Jika multimeter menunjukkan kontinuitas (beep atau angka mendekati 0 ohm), berarti kabel tersebut tidak putus. Jika tidak ada kontinuitas, berarti kabel tersebut putus di suatu tempat.
-
Periksa Komponen Lain: Meskipun kabel soket CDI adalah tersangka utama, ada baiknya memeriksa komponen lain yang terkait dengan sistem pengapian, seperti:
- Busi: Pastikan busi dalam kondisi baik dan tidak kotor atau aus.
- Koil Pengapian: Periksa apakah koil pengapian berfungsi dengan baik.
- Kunci Kontak: Periksa apakah kunci kontak berfungsi dengan benar dan memberikan arus listrik ke CDI.
- Spul: Periksa spul pengapian apakah menghasilkan arus listrik yang cukup.
Persiapan: Peralatan dan Bahan yang Dibutuhkan
Setelah Anda yakin bahwa masalahnya adalah kabel soket CDI yang putus, siapkan peralatan dan bahan berikut:
- Tang Potong Kabel: Untuk memotong dan mengupas kabel.
- Tang Crimping: Untuk memasang konektor baru (jika diperlukan).
- Multimeter: Untuk menguji konektivitas.
- Solder dan Timah: Untuk menyambung kabel secara permanen (opsional).
- Isolasi Kabel (Electrical Tape): Untuk melindungi sambungan kabel.
- Konektor Soket Baru (Jika Diperlukan): Beli konektor yang sesuai dengan CDI Vario 110 karbu Anda.
- Kabel Serabut Kecil: Untuk menyambung kabel yang putus (gunakan kabel dengan ukuran yang sama atau sedikit lebih besar dari kabel asli).
- Korek Api atau Heat Gun (Opsional): Untuk menyusutkan selongsong kabel (heat shrink tubing).
- Gunting: Untuk memotong isolasi kabel.
Langkah-Langkah Menyambung Kabel Soket CDI yang Putus
Berikut adalah langkah-langkah detail untuk menyambung kabel soket CDI yang putus:
-
Lepaskan Soket CDI dari CDI: Pastikan kunci kontak dalam posisi OFF sebelum Anda mulai bekerja. Lepaskan soket CDI dari unit CDI.
-

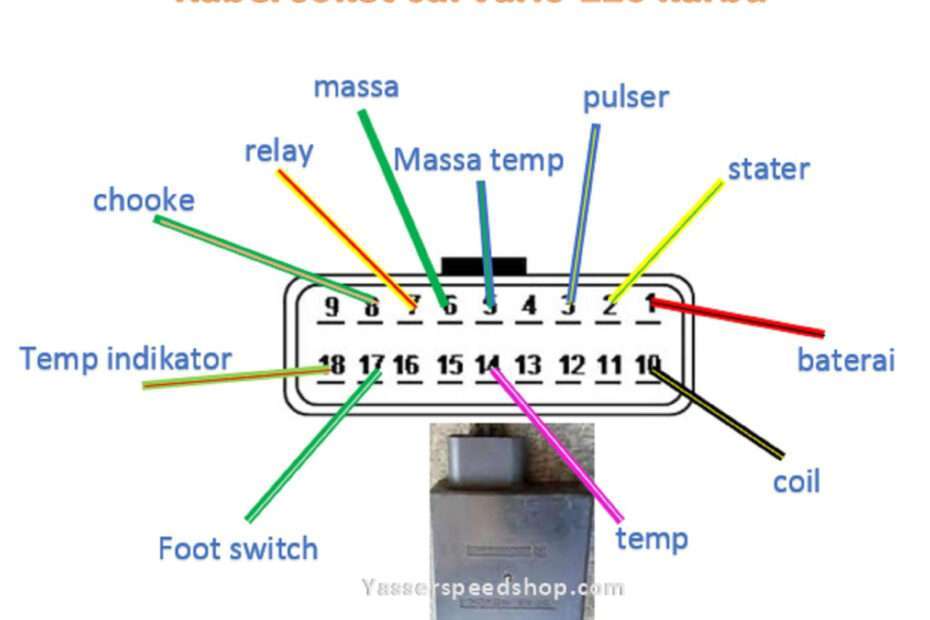

Identifikasi Kabel yang Putus: Perhatikan warna dan posisi kabel yang putus. Buat catatan atau foto sebagai referensi agar tidak salah saat menyambung kembali.
-
Potong Kabel yang Rusak: Jika kabel putus di dekat konektor, potong kabel yang rusak dengan tang potong. Jika kabel putus di tengah, potong sedikit bagian kabel yang terkelupas atau rusak.
-
Kupas Ujung Kabel: Kupas ujung kabel yang akan disambung menggunakan tang pengupas kabel. Pastikan hanya bagian isolasi yang terkelupas, dan serabut kabel tidak ikut terpotong.
-
Sambung Kabel: Ada dua metode utama untuk menyambung kabel:
-
Metode Solder (Disarankan untuk Sambungan Permanen):
- Panaskan solder.
- Oleskan sedikit timah pada ujung kabel yang sudah dikupas.
- Satukan kedua ujung kabel dan panaskan dengan solder hingga timah meleleh dan menyatukan kabel.
- Pastikan sambungan kuat dan tidak mudah lepas.
-
Metode Puntir (Lebih Mudah, Kurang Permanen):
- Puntir serabut kabel dari kedua ujung kabel yang akan disambung.
- Satukan kedua ujung kabel yang sudah dipuntir dan putar hingga terikat kuat.
-
-
Isolasi Sambungan: Tutup sambungan kabel dengan isolasi kabel (electrical tape). Pastikan seluruh bagian kabel yang terbuka tertutup rapat untuk mencegah korsleting. Lilitkan isolasi dengan kuat dan rapi. Jika menggunakan heat shrink tubing, masukkan selongsong ke kabel sebelum menyambung, kemudian panaskan dengan heat gun atau korek api setelah sambungan selesai.
-
Pasang Konektor Baru (Jika Diperlukan): Jika konektor soket rusak, Anda perlu menggantinya dengan konektor baru.
- Kupas ujung kabel yang akan dipasang ke konektor.
- Masukkan kabel ke konektor dan crimping dengan tang crimping yang sesuai. Pastikan kabel terpasang dengan kuat dan tidak mudah lepas.
-
Periksa Kembali: Setelah semua kabel tersambung dan diisolasi, periksa kembali semua sambungan untuk memastikan tidak ada kabel yang longgar atau terkelupas.
-
Pasang Soket CDI ke Unit CDI: Pasang kembali soket CDI ke unit CDI. Pastikan konektor terpasang dengan benar dan terkunci dengan baik.
-
Uji Coba: Putar kunci kontak ke posisi ON dan coba nyalakan motor. Jika motor menyala dengan normal, berarti Anda telah berhasil memperbaiki kabel soket CDI yang putus. Jika motor masih tidak menyala, periksa kembali semua sambungan dan komponen lain yang terkait dengan sistem pengapian.
Tips Tambahan untuk Keberhasilan Perbaikan
- Gunakan Kabel Berkualitas: Gunakan kabel serabut dengan kualitas yang baik untuk memastikan konduktivitas yang optimal dan daya tahan yang lama.
- Pastikan Sambungan Kuat: Sambungan kabel yang kuat dan aman sangat penting untuk mencegah masalah di kemudian hari.
- Gunakan Isolasi Kabel yang Baik: Isolasi kabel yang berkualitas akan melindungi sambungan dari kelembaban, debu, dan korsleting.
- Perhatikan Warna Kabel: Pastikan Anda menyambung kabel dengan warna yang sama agar tidak terjadi kesalahan dalam sistem kelistrikan.
- Jika Ragu, Bawa ke Bengkel: Jika Anda merasa tidak yakin atau kurang berpengalaman, lebih baik bawa motor Anda ke bengkel yang terpercaya untuk mendapatkan bantuan profesional.
Pencegahan: Mencegah Kabel Soket CDI Putus di Masa Depan
Mencegah lebih baik daripada mengobati. Berikut beberapa tips untuk mencegah kabel soket CDI putus di masa depan:
- Periksa Kabel Secara Berkala: Lakukan pemeriksaan visual secara berkala untuk mendeteksi tanda-tanda kerusakan pada kabel.
- Hindari Tarikan Berlebihan: Hindari menarik atau menekuk kabel secara berlebihan saat melakukan perawatan atau perbaikan motor.
- Gunakan Pelindung Kabel: Gunakan pelindung kabel (kabel spiral) untuk melindungi kabel dari gesekan dan benturan.
- Pastikan Kabel Terpasang dengan Rapi: Pastikan kabel terpasang dengan rapi dan tidak menjuntai agar tidak tersangkut pada komponen lain.
Kesimpulan
Menyambung kabel soket CDI Vario 110 karbu yang putus memang membutuhkan ketelitian dan kesabaran. Namun, dengan mengikuti panduan ini dan memperhatikan tips-tips yang diberikan, Anda dapat menyelesaikan perbaikan ini sendiri dan mengembalikan performa motor Anda seperti semula. Ingatlah untuk selalu mengutamakan keselamatan dan berhati-hati saat bekerja dengan sistem kelistrikan. Jika Anda merasa ragu, jangan sungkan untuk meminta bantuan dari mekanik profesional. Semoga panduan ini bermanfaat dan membantu Anda!
