Vario 110 Karbu Mati Total: "Jalur CDI Biang Kerok? Bongkar Tuntas & Hidupkan Kembali!"

Vario 110 karburator adalah motor yang bandel dan irit, namun masalah "mati total" bisa menjadi mimpi buruk bagi pemiliknya. Salah satu komponen kunci yang sering dicurigai saat motor mogok adalah CDI (Capacitor Discharge Ignition). CDI bertugas mengatur timing pengapian, dan jika ada masalah pada CDI atau jalur yang terkait dengannya, motor bisa mati mendadak dan sulit dihidupkan. Artikel ini akan memandu Anda langkah demi langkah dalam memeriksa jalur CDI pada Vario 110 karbu yang mati total, memberikan informasi tambahan, dan tips penting untuk menghidupkan kembali motor kesayangan Anda.

Pendahuluan: Mengenal Lebih Dekat CDI dan Fungsinya

CDI adalah sebuah sistem pengapian elektronik yang menggunakan kapasitor untuk menyimpan energi listrik dan melepaskannya ke koil pengapian pada saat yang tepat. Sistem ini lebih efisien dan andal dibandingkan sistem pengapian konvensional yang menggunakan platina. Pada Vario 110 karbu, CDI menerima sinyal dari pulser (pickup coil) yang terletak dekat magnet roda gila. Sinyal ini memberi tahu CDI kapan busi harus memercikkan api untuk membakar campuran bahan bakar dan udara di ruang bakar.

Mengapa CDI Penting?

• Pengaturan Timing Pengapian: CDI memastikan percikan busi terjadi pada waktu yang tepat, menghasilkan pembakaran yang optimal dan tenaga yang maksimal.
• Efisiensi Bahan Bakar: Pengapian yang tepat meningkatkan efisiensi pembakaran, sehingga menghemat bahan bakar.
• Keandalan: CDI lebih andal dan tahan lama dibandingkan sistem pengapian konvensional.

Gejala CDI Bermasalah:

• Motor mati mendadak.
• Motor sulit dihidupkan, terutama saat mesin panas.
• Performa mesin menurun, terasa brebet atau tersendat-sendat.
• Busi cepat mati atau berwarna hitam.

Langkah 1: Persiapan Alat dan Bahan

Sebelum memulai pengecekan, pastikan Anda memiliki alat dan bahan berikut:

• Obeng: Obeng plus (+) dan minus (-).
• Tang: Tang kombinasi dan tang potong.
• Multimeter: Alat untuk mengukur tegangan, arus, dan resistansi listrik.
• Tespen DC: Alat sederhana untuk mengetahui ada tidaknya arus listrik.
• Kunci-kunci: Kunci ring atau kunci pas yang sesuai dengan ukuran baut pada Vario 110 Anda.
• Buku Manual Servis: Buku ini sangat membantu dalam menemukan diagram kelistrikan dan informasi teknis lainnya.
• Kain Lap: Untuk membersihkan komponen yang kotor.
• Sikat Kawat Halus: Untuk membersihkan konektor yang berkarat.
• Contact Cleaner: Cairan pembersih untuk membersihkan konektor dan saklar.
• CDI Pengganti (Jika Ada): Untuk menguji apakah CDI yang lama benar-benar rusak.
• Busi Baru: Untuk memastikan busi dalam kondisi prima.

Langkah 2: Identifikasi Komponen dan Jalur CDI

Pada Vario 110 karbu, komponen utama yang terkait dengan CDI adalah:

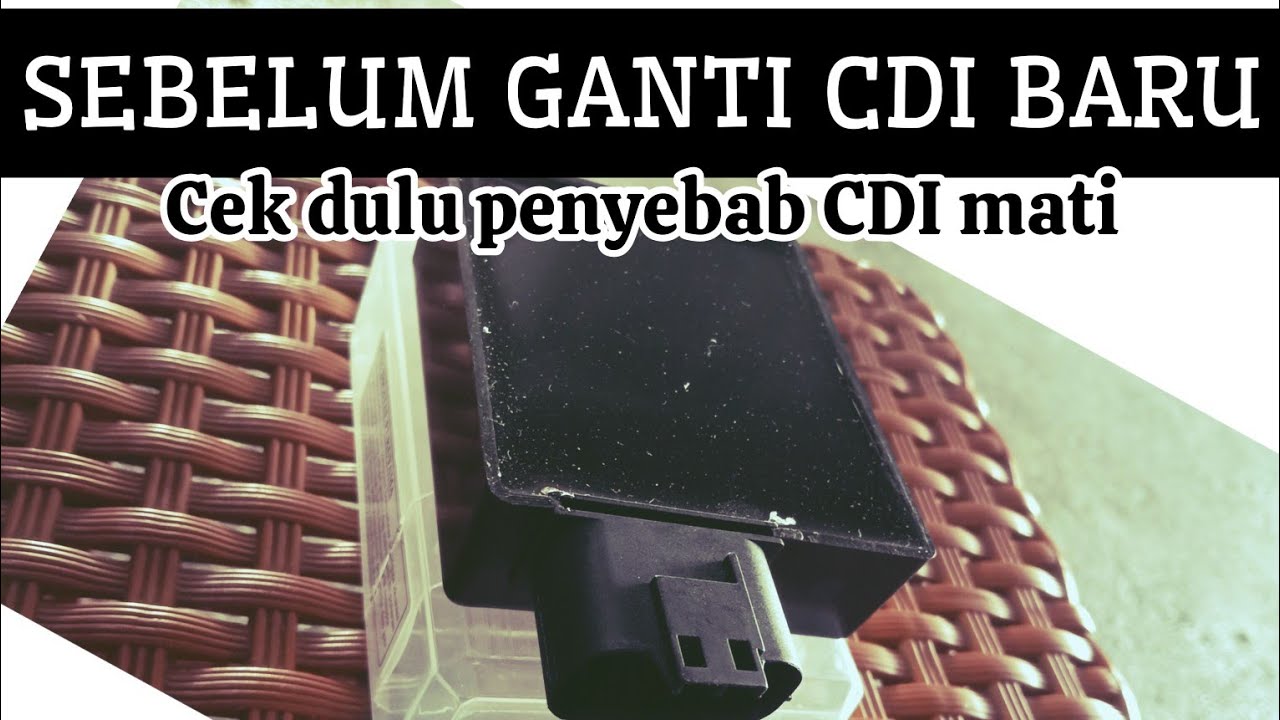

• CDI Unit: Modul elektronik yang mengatur pengapian. Lokasinya biasanya di bawah jok atau di dekat aki.
• Koil Pengapian: Meningkatkan tegangan dari CDI untuk menghasilkan percikan api pada busi. Lokasinya biasanya di dekat rangka motor.
• Pulser (Pickup Coil): Menghasilkan sinyal ke CDI berdasarkan putaran mesin. Lokasinya di dekat magnet roda gila.
• Busi: Komponen yang menghasilkan percikan api untuk membakar campuran bahan bakar dan udara.
• Kabel-kabel dan Konektor: Menghubungkan semua komponen di atas.

Diagram Jalur CDI:

Meskipun diagram kelistrikan Vario 110 karbu bervariasi tergantung tahun pembuatannya, secara umum jalur CDI meliputi:

1. Arus dari Aki: Aki memberikan daya ke CDI melalui kunci kontak.
2. Sinyal dari Pulser: Pulser mengirimkan sinyal ke CDI saat mesin berputar.
3. Ground (Massa): CDI harus terhubung ke ground untuk bekerja dengan baik.
4. Output ke Koil Pengapian: CDI mengirimkan tegangan tinggi ke koil pengapian.
5. Koil Pengapian ke Busi: Koil pengapian meningkatkan tegangan dan mengirimkannya ke busi.

Penting: Cari diagram kelistrikan Vario 110 karbu Anda yang spesifik untuk mendapatkan informasi yang akurat.

Langkah 3: Pengecekan Visual

Lakukan pengecekan visual secara menyeluruh pada semua komponen dan jalur CDI:

• Kabel dan Konektor: Periksa apakah ada kabel yang putus, terkelupas, atau berkarat. Pastikan konektor terpasang dengan kencang dan tidak longgar. Bersihkan konektor yang kotor atau berkarat dengan sikat kawat halus dan contact cleaner.
• CDI Unit: Periksa apakah ada tanda-tanda kerusakan fisik pada CDI, seperti retakan, terbakar, atau kembung.
• Koil Pengapian: Periksa apakah ada retakan atau kerusakan pada koil pengapian. Pastikan kabel busi terpasang dengan baik.
• Pulser (Pickup Coil): Periksa kondisi fisik pulser. Biasanya, pulser sulit diperiksa secara visual tanpa membuka cover magnet.
• Busi: Periksa kondisi busi. Busi yang kotor, aus, atau basah bisa menyebabkan motor sulit dihidupkan. Ganti busi jika perlu.

Langkah 4: Pengecekan Kelistrikan dengan Multimeter

Setelah pengecekan visual, gunakan multimeter untuk memeriksa kelistrikan pada jalur CDI:

1. Tegangan Aki: Pastikan tegangan aki dalam kondisi baik (sekitar 12 volt).
2. Arus ke CDI: Periksa apakah ada arus yang masuk ke CDI saat kunci kontak dihidupkan. Gunakan tespen DC atau multimeter untuk mengeceknya.
3. Ground (Massa) CDI: Pastikan CDI terhubung dengan baik ke ground. Gunakan multimeter untuk mengukur resistansi antara ground CDI dan rangka motor. Resistansi harus mendekati 0 ohm.
4. Sinyal dari Pulser: Putar mesin secara manual (dengan kick starter atau engkol) dan periksa apakah pulser menghasilkan sinyal. Gunakan multimeter untuk mengukur tegangan AC yang dihasilkan oleh pulser. Nilai tegangan bervariasi tergantung merek dan model pulser, namun biasanya sekitar 0.5 – 2 volt AC.
5. Output ke Koil Pengapian: Hidupkan kunci kontak dan putar mesin. Periksa apakah CDI mengirimkan tegangan ke koil pengapian. Gunakan multimeter untuk mengukur tegangan DC yang dikirimkan CDI.

Catatan Penting:

• Pastikan multimeter Anda dalam kondisi baik dan terkalibrasi dengan benar.
• Berhati-hatilah saat mengukur tegangan tinggi.
• Konsultasikan dengan buku manual servis untuk mengetahui nilai tegangan dan resistansi yang benar.

Langkah 5: Pengujian CDI dengan CDI Pengganti

Jika Anda memiliki CDI pengganti yang kondisinya baik, coba pasang CDI tersebut pada Vario 110 Anda. Jika motor bisa dihidupkan dengan CDI pengganti, berarti CDI lama Anda rusak dan perlu diganti.

Langkah 6: Pemeriksaan Lebih Lanjut (Jika Diperlukan)

Jika setelah semua pengecekan di atas motor masih mati total, kemungkinan ada masalah lain yang menyebabkan motor mogok. Beberapa kemungkinan penyebab lainnya adalah:

• Masalah pada Sistem Bahan Bakar: Periksa apakah ada bahan bakar yang masuk ke karburator. Periksa juga kondisi karburator, filter udara, dan selang bahan bakar.
• Masalah pada Kompresi Mesin: Periksa kompresi mesin. Kompresi yang rendah bisa menyebabkan motor sulit dihidupkan.
• Masalah pada Kunci Kontak: Kunci kontak yang rusak bisa menyebabkan arus tidak sampai ke CDI.
• Masalah pada Kabel Bodi: Kabel bodi yang putus atau konslet bisa menyebabkan motor mati total.

Tips Tambahan

• Gunakan Diagram Kelistrikan: Diagram kelistrikan sangat membantu dalam melacak jalur CDI dan mengidentifikasi komponen yang rusak.
• Bersihkan Konektor Secara Berkala: Konektor yang kotor atau berkarat bisa menyebabkan masalah kelistrikan. Bersihkan konektor secara berkala dengan contact cleaner.
• Periksa Ground (Massa): Pastikan semua komponen kelistrikan terhubung dengan baik ke ground.
• Jangan Ragu Meminta Bantuan Ahli: Jika Anda tidak yakin dengan kemampuan Anda, jangan ragu untuk meminta bantuan mekanik profesional.

Kesimpulan

Memeriksa jalur CDI pada Vario 110 karbu yang mati total membutuhkan ketelitian dan kesabaran. Dengan mengikuti panduan ini, Anda bisa mengidentifikasi masalah pada sistem pengapian dan menghidupkan kembali motor kesayangan Anda. Ingatlah untuk selalu berhati-hati saat bekerja dengan sistem kelistrikan dan jangan ragu untuk meminta bantuan ahli jika diperlukan. Selamat mencoba!
